ESEMPI DI CALCOLO CON VALVOLE A 2 e 3VIE

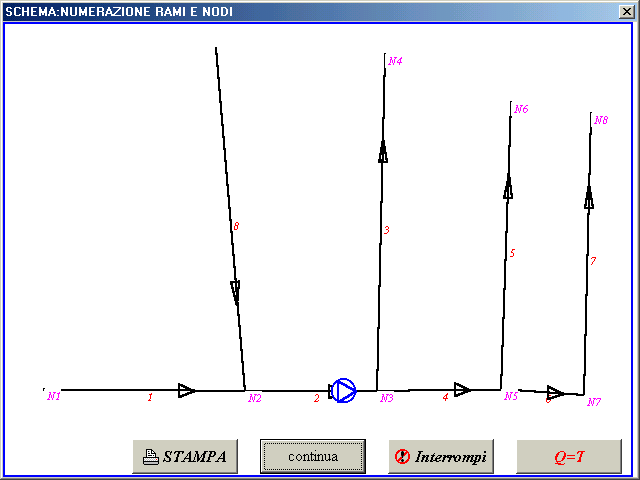

Lo schema della rete con valvola a 3 vie
deviatrice
TITOLO PROGETTO:
DATA:Domenica 10/04/2005 Ore:11.11.52
Pompa : 1 NSZ 30-35 VEL 3 Ramo : 1
Serie tubi di default nel progetto:UNI 8863-Tubi acciaio-M
Progetto a:Perdita ammissibile 300.0 Pa/m
bilanciamento globale:NON ATTIVO
RICERCA AUTOMATICA DISCONTINUITA :NON ATTIVA
--fluido:ACQUA A 65'C
--VISCOSITA[cst]: 0.44 massa vol[kg/mc]: 980.00
TIPO DI CALCOLO:RETE CON RADIATORI
Formula calcolo perdite:DARCY
Temperatura di mandata: 75.0 Salto termico: 10.0
Temperatura ambiente: 20.0
Bilancio tutto:No
Serie detentori default : 1
H max impianto[mt]: 0.000
Pressione taratura valvola sicurezza[bar]: 2.500
Volume acqua caldaia[litri]: 0.000
ASSEGNAZIONI NON DI DEFAULT
ASSEGNAZIONE AUTOMATICA VALVOLE
-------------------------------------------------------------------------
PERDITE di carico rami ,calcolo nominale
ramo Q tubazione L k Ptot vel
mc/h m mH2O m/sec utenza
1 0.378 15 10.0 0.00 0.264 0.52
2 0.378 15 10.0 0.00 1.748 0.52
3 0.172 10 10.0 0.00 0.207 0.38 1
4 0.206 10 10.0 0.00 0.291 0.46
5 0.103 10 10.0 0.00 0.082 0.23 2
6 0.103 10 10.0 0.00 0.082 0.23
7 0.103 10 10.0 0.00 0.082 0.23 3
8 0.000 10 10.0 0.00
Q=portata in mc/h
L=lunghezza tubazione [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale in m H2O
vel=velocità [m/s]
utenza =utenza corrispondente al ramo
-------------------------------------------------------------------------
DETTAGLI PERDITE TUBAZIONI calcolo nominale
mc/h mh2o " " " " " " m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
1 0.378 0.264 0.000 0.000 0.000 0.000 0.000 0.264 0.52
2 0.378 0.264 0.000 0.000 0.000 1.484 0.000 1.748 C= 99
3 0.172 0.207 0.000 0.000 0.000 0.000 0.000 0.207 0.38
4 0.206 0.291 0.000 0.000 0.000 0.000 0.000 0.291 0.46
5 0.103 0.082 0.000 0.000 0.000 0.000 0.000 0.082 0.23
6 0.103 0.082 0.000 0.000 0.000 0.000 0.000 0.082 0.23
7 0.103 0.082 0.000 0.000 0.000 0.000 0.000 0.082 0.23
8
LEGENDA
Q=portata
Pdis=perdita di carico distribuita
Pcon=perdita di carico dovuta alle accidentalità
Pval=perdita di carico nelle valvole
Pdet=perdita di carico nei detentori
Preg=perdita di carico nelle valvole di regolazion
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
-------------------------------------------------------------------------
PORTATA E PREVALENZA NOMINALI
ramo Q[ mc/h] H[mt H2O]
1 0.378 0.264
2 0.378 1.748
4 0.206 0.291
6 0.103 0.082
7 0.103 0.082
prevalenza totale: 2.465
-------------------------------------------------------------------------
LEGENDA
HDIF=differenza di prevalenza fra il percorso
piu' sfavorito e quello a cui appartiene il
ramo
HBIL=prevalenza del percorso cui appartiene
il ramo
POS=posizione numerica di regolazione
-------------------------------------------------------------------------
RADIATORI calcolo nominale
prog ramo Q FT Tman num dt prog modello
mc/h watt C el C
1 3 0.172 2000 75.0 28 10.0 prog ORIGINAL2colonne
2 5 0.103 1200 75.0 17 10.0 prog ORIGINAL2colonne
3 7 0.103 1200 75.0 11 10.0 prog ORlGINAL2colonne
Q=portata
FT=fabbisogno termico del corpo scaldante
num el=numero elementi
dt=salto termico di progetto
prog/verif :progetto o verifica
-------------------------------------------------------------------------
Computo tubazioni
COD TUBAZIONE METRI Peso[KG]
167 10 50.000 8.45
168 15 20.000 11.99
Radiatori
codice tipo elementi
1 ORIGINAL2colonne 45
2 ORlGINAL2colonne 11
CALCOLO VOLUME ACQUA IMPIANTO
TUBAZIONI litri: 11.553
CORPI TERMICI litri: 112.830
caldaia litri: 0.000
totale litri: 124.383
CALCOLO VASO ESPANSIONE
Altezza massima m : 0.0
Press valv sicurEZZA bar : 2.50
Volume VASO LITRI: 6.187
-------------------------------------------------------------------------
DETTAGLI TUBAZIONI
cod Tubo D int D est spess peso SERIE
mm mm kg/m
167 10 12.6 17.20 2.30 0.85 UNI 8863-Tubi acciaio-M
168 15 16.1 21.30 2.60 1.20 UNI 8863-Tubi acciaio-M
-------------------------------------------------------------------------
DETTAGLI RADIATORI
cod MODELLO E50 AltxLarxProfxInt m massa PESO tipo
WATT MM h2o KG
1 ORIGINAL2colonne 71 1000x45x70x935 1.29 1.84 0.97 Ac
2 ORlGINAL2colonne 105 1500x45x70x1435 1.30 2.73 1.34 Ac
-------------------------------------------------------------------------
---------------------------------------------------------
RIEPILOGO VALVOLE REGOLAZIONE
VALVOLA DEVIATRICE
ramo tipo portata COD descrizione KV corsa
mc/h
2 MANDATA 0.38 3 valvola 3 1.00 99
8 BYPASS 0.00 3 valvola 3 1.00 1
---------------------------------------------------------
ESAME DATI pompa.......
Q nom: 0.378 Q max : 2.500 Q min: 0.000 ( mc/h)
H max : 2.950 H min : -0.075 (mt H2O)
Dati portate corretti
RAPPORTO CALCOLO ITERATIVO
Numero max rami per percorso : 5
Prevalenze in mt H2O
Differenza prevalenza percorsi
Max : 0.015
Min : -0.011
NUMERO iterazioni : 25
Approssimazione : 0.0001
TEMPO DI CALCOLO[SEC] : 0.000
-------------------------------------------------------------------------
-------------------------------------------------------------------------
PERDITE di carico rami ,calcolo reale
ramo Q tubazione L k Ptot vel
mc/h m mH2O m/sec utenza
1 0.414 15 10.0 0.00 0.312 0.57
2 0.387 15 10.0 0.00 1.829 0.53
3 0.208 10 10.0 0.00 0.296 0.46 1
4 0.179 10 10.0 0.00 0.222 0.40
5 0.100 10 10.0 0.00 0.077 0.22 2
6 0.079 10 10.0 0.00 0.050 0.18
7 0.079 10 10.0 0.00 0.050 0.18 3
8 0.027 10 10.0 0.00 2.140 0.06 4
Q=portata in mc/h
L=lunghezza tubazione [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale in m H2O
vel=velocità [m/s]
utenza =utenza corrispondente al ramo
-------------------------------------------------------------------------
DETTAGLI PERDITE TUBAZIONI calcolo reale
mc/h mh2o " " " " " " m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
1 0.414 0.312 0.000 0.000 0.000 0.000 0.000 0.312 0.57
2 0.387 0.275 0.000 0.000 0.000 1.554 0.000 1.829 C= 99
3 0.208 0.296 0.000 0.000 0.000 0.000 0.000 0.296 0.46
4 0.179 0.222 0.000 0.000 0.000 0.000 0.000 0.222 0.40
5 0.100 0.077 0.000 0.000 0.000 0.000 0.000 0.077 0.22
6 0.079 0.050 0.000 0.000 0.000 0.000 0.000 0.050 0.18
7 0.079 0.050 0.000 0.000 0.000 0.000 0.000 0.050 0.18
8 0.027 0.005 0.000 0.000 0.000 2.135 0.000 2.140 C= 1
LEGENDA
Q=portata
Pdis=perdita di carico distribuita
Pcon=perdita di carico dovuta alle accidentalità
Pval=perdita di carico nelle valvole
Pdet=perdita di carico nei detentori
Preg=perdita di carico nelle valvole di regolazion
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
C=99 corsa della valvola nel ramo(iniziale)
-------------------------------------------------------------------------
Punto lavoro Pompa NSZ 30-35 VEL
Q= 0.414( mc/h) H= 2.449(mt H2O)
-------------------------------------------------------------------------
-------------------------------------------------------------------------
RADIATORI-dettagli calcolo reale
ramo Q FT Tin Tu Tm Tam DT Fco Emiss Fem scarto%
mc/h watt C C C C C w
3 0.208 2000 75.0 66.6 70.8 20 8.4 1.00 2029 1.02 + 1.4
5 0.100 1200 75.0 64.7 69.8 20 10.3 1.00 1201 1.00 + 0.1
7 0.079 1200 75.0 62.8 68.9 20 12.2 1.00 1121 0.97 -6.6
Q=portata
Ti= Temperatura ingresso acqua
Tu= Temperatura di uscita
Tm=temperatura media fra le 2 precedenti
Tam=temperatura ambiente
DT=salto termico=Ti-Tu
Fco=fattore di correzione dell'emissione
termica dovuta alla collocazione del
corpo termico
EMISS=emissione termica
Fem=fattore di correzione dell'emissione
termica =((Tm-Tam)/50)^m
m=esponente del corpo termico
scarto%=differenza percentuale fra emissione
e fabbisogno termico
-------------------------------------------------------------------------
Emissione totale[watt] : 4353
Temperatura di mandata[C]: 75.0
Temperatura di ritorno[C]: 66.0
---------------------------------------------------------
RIEPILOGO VALVOLE REGOLAZIONE
VALVOLA DEVIATRICE
ramo tipo portata COD descrizione KV corsa
mc/h
2 MANDATA 0.39 3 valvola 3 1.00 99
8 BYPASS 0.03 3 valvola 3 1.00 1
---------------------------------------------------------
corsa q q q T T Emiss hc HBYP
cald byp man man rit watt
10 0.427 0.066 0.362 75.0 64.7 4314 -2.102 2.092
15 0.433 0.087 0.346 75.0 64.3 4288 -2.088 2.078
20 0.437 0.107 0.330 75.0 63.9 4261 -2.076 2.066
25 0.440 0.128 0.312 75.0 63.3 4229 -2.068 2.058
30 0.442 0.149 0.294 75.0 62.7 4193 -2.062 2.052
35 0.445 0.169 0.276 75.0 62.1 4154 -2.054 2.044
40 0.448 0.189 0.259 75.0 61.3 4113 -2.048 2.038
45 0.450 0.209 0.241 75.0 60.5 4063 -2.042 2.033
50 0.451 0.228 0.223 75.0 59.5 4008 -2.039 2.029
55 0.452 0.248 0.204 75.0 58.4 3942 -2.036 2.027
60 0.452 0.267 0.185 75.0 57.0 3866 -2.036 2.026
65 0.452 0.286 0.166 75.0 55.4 3777 -2.035 2.029
70 0.451 0.305 0.146 75.0 53.4 3668 -2.038 2.028
75 0.452 0.325 0.126 75.0 51.0 3530 -2.037 2.027
80 0.451 0.345 0.106 75.0 47.8 3355 -2.038 2.027
85 0.449 0.364 0.085 75.0 43.6 3123 -2.044 2.034
90 0.447 0.382 0.065 75.0 37.7 2804 -2.051 2.041
95 0.442 0.398 0.044 75.0 50.1 1269 -2.064 2.049
-------------------------------------------------------------------------
hc,hbyp =prevalenza rami
-------------------------------------------------------

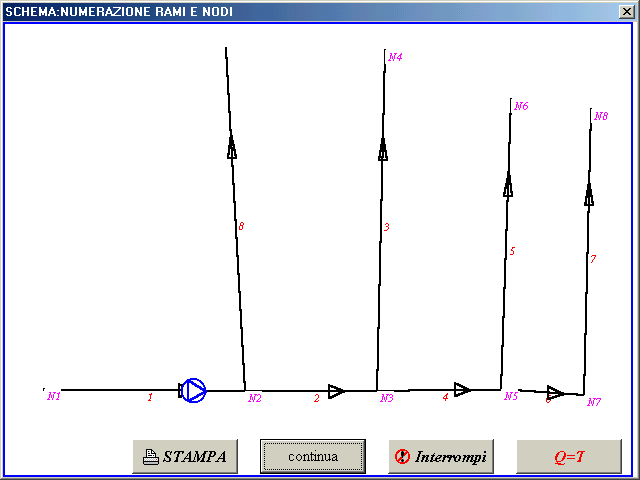

rete con valvola a 3 vie miscelatrice
TITOLO PROGETTO:
DATA:Domenica 10/04/2005 Ore:11.16.20
Pompa : 1 NSZ 30-35 VEL 3 Ramo : 2
Serie tubi di default nel progetto:UNI 8863-Tubi acciaio-M
Progetto a:Perdita ammissibile 300.0 Pa/m
bilanciamento globale:NON ATTIVO
RICERCA AUTOMATICA DISCONTINUITA :NON ATTIVA
--fluido:ACQUA A 65'C
--VISCOSITA[cst]: 0.44 massa vol[kg/mc]: 980.00
TIPO DI CALCOLO:RETE CON RADIATORI
Formula calcolo perdite:DARCY
Temperatura di mandata: 75.0 Salto termico: 10.0
Temperatura ambiente: 20.0
Bilancio tutto:No
Serie detentori default : 1
H max impianto[mt]: 0.000
Pressione taratura valvola sicurezza[bar]: 2.500
Volume acqua caldaia[litri]: 0.000
ASSEGNAZIONI NON DI DEFAULT
ASSEGNAZIONE AUTOMATICA VALVOLE
-------------------------------------------------------------------------
PERDITE di carico rami ,calcolo nominale
ramo Q tubazione L k Ptot vel
mc/h m mH2O m/sec utenza
1 0.189 15 10.0 0.00 0.445 0.26
2 0.378 15 10.0 0.00 0.264 0.52
3 0.172 10 10.0 0.00 0.207 0.38 1
4 0.206 10 10.0 0.00 0.291 0.46
5 0.103 10 10.0 0.00 0.082 0.23 2
6 0.103 10 10.0 0.00 0.082 0.23
7 0.103 10 10.0 0.00 0.082 0.23 3
8 0.189 10 10.0 0.00 103.282 0.42
Q=portata in mc/h
L=lunghezza tubazione [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale in m H2O
vel=velocità [m/s]
utenza =utenza corrispondente al ramo
-------------------------------------------------------------------------
DETTAGLI PERDITE TUBAZIONI calcolo nominale
mc/h mh2o " " " " " " m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
1 0.189 0.074 0.000 0.000 0.000 0.371 0.000 0.445 C= 99
2 0.378 0.264 0.000 0.000 0.000 0.000 0.000 0.264 0.52
3 0.172 0.207 0.000 0.000 0.000 0.000 0.000 0.207 0.38
4 0.206 0.291 0.000 0.000 0.000 0.000 0.000 0.291 0.46
5 0.103 0.082 0.000 0.000 0.000 0.000 0.000 0.082 0.23
6 0.103 0.082 0.000 0.000 0.000 0.000 0.000 0.082 0.23
7 0.103 0.082 0.000 0.000 0.000 0.000 0.000 0.082 0.23
8 0.189 0.247 0.000 0.000 0.000103.035 0.000103.282 C= 1
LEGENDA
Q=portata
Pdis=perdita di carico distribuita
Pcon=perdita di carico dovuta alle accidentalità
Pval=perdita di carico nelle valvole
Pdet=perdita di carico nei detentori
Preg=perdita di carico nelle valvole di regolazion
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
-------------------------------------------------------------------------
LEGENDA
HDIF=differenza di prevalenza fra il percorso
piu' sfavorito e quello a cui appartiene il
ramo
HBIL=prevalenza del percorso cui appartiene
il ramo
POS=posizione numerica di regolazione
-------------------------------------------------------------------------
RADIATORI calcolo nominale
prog ramo Q FT Tman num dt prog modello
mc/h watt C el C
1 3 0.172 2000 75.0 28 10.0 prog ORIGINAL2colonne
2 5 0.103 1200 75.0 17 10.0 prog ORIGINAL2colonne
3 7 0.103 1200 75.0 11 10.0 prog ORlGINAL2colonne
Q=portata
FT=fabbisogno termico del corpo scaldante
num el=numero elementi
dt=salto termico di progetto
prog/verif :progetto o verifica
-------------------------------------------------------------------------
Computo tubazioni
COD TUBAZIONE METRI Peso[KG]
167 10 60.000 8.45
168 15 20.000 11.99
Radiatori
codice tipo elementi
1 ORIGINAL2colonne 45
2 ORlGINAL2colonne 11
CALCOLO VOLUME ACQUA IMPIANTO
TUBAZIONI litri: 11.553
CORPI TERMICI litri: 112.830
caldaia litri: 0.000
totale litri: 124.383
CALCOLO VASO ESPANSIONE
Altezza massima m : 0.0
Press valv sicurEZZA bar : 2.50
Volume VASO LITRI: 6.187
-------------------------------------------------------------------------
DETTAGLI TUBAZIONI
cod Tubo D int D est spess peso SERIE
mm mm kg/m
167 10 12.6 17.20 2.30 0.85 UNI 8863-Tubi acciaio-M
168 15 16.1 21.30 2.60 1.20 UNI 8863-Tubi acciaio-M
-------------------------------------------------------------------------
DETTAGLI RADIATORI
cod MODELLO E50 AltxLarxProfxInt m massa PESO tipo
WATT MM h2o KG
1 ORIGINAL2colonne 71 1000x45x70x935 1.29 1.84 0.97 Ac
2 ORlGINAL2colonne 105 1500x45x70x1435 1.30 2.73 1.34 Ac
-------------------------------------------------------------------------
---------------------------------------------------------
RIEPILOGO VALVOLE REGOLAZIONE
VALVOLA MISCELATRICE
ramo tipo portata COD descrizione KV corsa
mc/h
1 CALDAIA 0.19 3 valvola 3 1.00 99
8 BYPASS 0.19 3 valvola 3 1.00 1
---------------------------------------------------------
ESAME DATI pompa.......
Q nom: 0.378 Q max : 2.500 Q min: 0.000 ( mc/h)
H max : 2.950 H min : -0.075 (mt H2O)
Dati portate corretti
RAPPORTO CALCOLO ITERATIVO
Numero max rami per percorso : 5
Prevalenze in mt H2O
Differenza prevalenza percorsi
Max : 0.012
Min : -0.011
NUMERO iterazioni : 25
Approssimazione : 0.0001
TEMPO DI CALCOLO[SEC] : 0.000
-------------------------------------------------------------------------
-------------------------------------------------------------------------
PERDITE di carico rami ,calcolo reale
ramo Q tubazione L k Ptot vel
mc/h m mH2O m/sec utenza
1 0.385 15 10.0 0.00 1.808 0.53
2 0.410 15 10.0 0.00 0.306 0.56
3 0.221 10 10.0 0.00 0.331 0.49 1
4 0.188 10 10.0 0.00 0.245 0.42
5 0.107 10 10.0 0.00 0.087 0.24 2
6 0.081 10 10.0 0.00 0.053 0.18
7 0.081 10 10.0 0.00 0.053 0.18 3
8 0.025 10 10.0 0.00 1.806 0.06
Q=portata in mc/h
L=lunghezza tubazione [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale in m H2O
vel=velocità [m/s]
utenza =utenza corrispondente al ramo
-------------------------------------------------------------------------
DETTAGLI PERDITE TUBAZIONI calcolo reale
mc/h mh2o " " " " " " m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
1 0.385 0.272 0.000 0.000 0.000 1.536 0.000 1.808 C= 99
2 0.410 0.306 0.000 0.000 0.000 0.000 0.000 0.306 0.56
3 0.221 0.331 0.000 0.000 0.000 0.000 0.000 0.331 0.49
4 0.188 0.245 0.000 0.000 0.000 0.000 0.000 0.245 0.42
5 0.107 0.087 0.000 0.000 0.000 0.000 0.000 0.087 0.24
6 0.081 0.053 0.000 0.000 0.000 0.000 0.000 0.053 0.18
7 0.081 0.053 0.000 0.000 0.000 0.000 0.000 0.053 0.18
8 0.025 0.005 0.000 0.000 0.000 1.801 0.000 1.806 C= 1
LEGENDA
Q=portata
Pdis=perdita di carico distribuita
Pcon=perdita di carico dovuta alle accidentalità
Pval=perdita di carico nelle valvole
Pdet=perdita di carico nei detentori
Preg=perdita di carico nelle valvole di regolazion
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
-------------------------------------------------------------------------
Punto lavoro Pompa NSZ 30-35 VEL
Q= 0.410( mc/h) H= 2.454(mt H2O)
-------------------------------------------------------------------------
-------------------------------------------------------------------------
RADIATORI-dettagli calcolo reale
ramo Q FT Tin Tu Tm Tam DT Fco Emiss Fem scarto%
mc/h watt C C C C C w
3 0.221 2000 75.0 67.1 71.0 20 7.9 1.00 2041 1.03 + 2.0
5 0.107 1200 75.0 65.3 70.1 20 9.7 1.00 1211 1.00 + 0.9
7 0.081 1200 75.0 63.1 69.0 20 11.9 1.00 1126 0.98 -6.2
Q=portata
Ti= Temperatura ingresso acqua
Tu= Temperatura di uscita
Tm=temperatura media fra le 2 precedenti
Tam=temperatura ambiente
DT=salto termico=Ti-Tu
Fco=fattore di correzione dell'emissione
termica dovuta alla collocazione del
corpo termico
EMISS=emissione termica
Fem=fattore di correzione dell'emissione
termica =((Tm-Tam)/50)^m
m=esponente del corpo termico
scarto%=differenza percentuale fra emissione
e fabbisogno termico
-------------------------------------------------------------------------
Emissione totale[watt] : 4379
Temperatura di mandata[C]: 75.0
Temperatura di ritorno[C]: 65.8
---------------------------------------------------------
RIEPILOGO VALVOLE REGOLAZIONE
VALVOLA MISCELATRICE
ramo tipo portata COD descrizione KV corsa
mc/h
1 CALDAIA 0.38 3 valvola 3 1.00 99
8 BYPASS 0.03 3 valvola 3 1.00 1
---------------------------------------------------------
corsa q q q T T Emiss hc HBYP
cald byp man man rit watt
5 0.373 0.041 0.413 74.0 65.2 4290 1.802 1.800
10 0.357 0.060 0.417 73.5 64.8 4241 1.787 1.786
15 0.340 0.079 0.419 73.0 64.5 4192 1.781 1.776
20 0.323 0.098 0.421 72.4 64.0 4131 1.774 1.769
25 0.304 0.116 0.420 71.8 63.5 4071 1.775 1.769
30 0.285 0.134 0.420 71.1 63.0 4004 1.778 1.772
35 0.268 0.152 0.420 70.4 62.4 3936 1.777 1.772
40 0.250 0.169 0.419 69.7 61.8 3862 1.780 1.774
45 0.232 0.186 0.418 68.8 61.1 3780 1.784 1.778
50 0.214 0.202 0.416 67.9 60.3 3680 1.791 1.785
55 0.196 0.218 0.414 66.8 59.4 3576 1.800 1.794
60 0.178 0.233 0.411 65.6 58.4 3460 1.811 1.806
65 0.159 0.248 0.408 64.2 57.2 3319 1.825 1.820
70 0.141 0.263 0.404 62.5 55.8 3162 1.841 1.836
75 0.122 0.278 0.400 60.5 54.2 2969 1.856 1.850
80 0.102 0.294 0.396 58.0 52.1 2740 1.873 1.868
85 0.083 0.307 0.390 55.0 49.6 2463 1.896 1.891
90 0.063 0.321 0.383 51.0 46.3 2111 1.921 1.916
95 0.043 0.333 0.376 45.6 41.9 1654 1.951 1.947
-------------------------------------------------------------------------
-------------------------------------------------------------------------
-------------------------------------------------------------------------
>
rete con valvola a 2 vie
TITOLO PROGETTO:
DATA:Domenica 10/04/2005 Ore:11.19.31
Pompa : 1 NSZ 30-35 VEL 3 Ramo : 2
Serie tubi di default nel progetto:UNI 8863-Tubi acciaio-M
Progetto a:Perdita ammissibile 300.0 Pa/m
bilanciamento globale:NON ATTIVO
RICERCA AUTOMATICA DISCONTINUITA :NON ATTIVA
--fluido:ACQUA A 65'C
--VISCOSITA[cst]: 0.44 massa vol[kg/mc]: 980.00
TIPO DI CALCOLO:RETE CON RADIATORI
Formula calcolo perdite:DARCY
Temperatura di mandata: 75.0 Salto termico: 10.0
Temperatura ambiente: 20.0
Bilancio tutto:No
Serie detentori default : 1
H max impianto[mt]: 0.000
Pressione taratura valvola sicurezza[bar]: 2.500
Volume acqua caldaia[litri]: 0.000
ASSEGNAZIONI NON DI DEFAULT
ASSEGNAZIONE AUTOMATICA VALVOLE
-------------------------------------------------------------------------
PERDITE di carico rami ,calcolo nominale
ramo Q tubazione L k Ptot vel
mc/h m mH2O m/sec utenza
1 0.378 15 10.0 0.00 0.264 0.52
2 0.378 15 10.0 0.00 1.748 0.52
3 0.172 10 10.0 0.00 0.207 0.38 1
4 0.206 10 10.0 0.00 0.291 0.46
5 0.103 10 10.0 0.00 0.082 0.23 2
6 0.103 10 10.0 0.00 0.082 0.23
7 0.103 10 10.0 0.00 0.082 0.23 3
Q=portata in mc/h
L=lunghezza tubazione [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale in m H2O
vel=velocità [m/s]
utenza =utenza corrispondente al ramo
-------------------------------------------------------------------------
DETTAGLI PERDITE TUBAZIONI calcolo nominale
mc/h mh2o " " " " " " m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
1 0.378 0.264 0.000 0.000 0.000 0.000 0.000 0.264 0.52
2 0.378 0.264 0.000 0.000 0.000 1.484 0.000 1.748 C= 99
3 0.172 0.207 0.000 0.000 0.000 0.000 0.000 0.207 0.38
4 0.206 0.291 0.000 0.000 0.000 0.000 0.000 0.291 0.46
5 0.103 0.082 0.000 0.000 0.000 0.000 0.000 0.082 0.23
6 0.103 0.082 0.000 0.000 0.000 0.000 0.000 0.082 0.23
7 0.103 0.082 0.000 0.000 0.000 0.000 0.000 0.082 0.23
LEGENDA
Q=portata
Pdis=perdita di carico distribuita
Pcon=perdita di carico dovuta alle accidentalità
Pval=perdita di carico nelle valvole
Pdet=perdita di carico nei detentori
Preg=perdita di carico nelle valvole di regolazion
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
-------------------------------------------------------------------------
PORTATA E PREVALENZA NOMINALI
ramo Q[ mc/h] H[mt H2O]
1 0.378 0.264
2 0.378 1.748
4 0.206 0.291
6 0.103 0.082
7 0.103 0.082
prevalenza totale: 2.465
-------------------------------------------------------------------------
LEGENDA
HDIF=differenza di prevalenza fra il percorso
piu' sfavorito e quello a cui appartiene il
ramo
HBIL=prevalenza del percorso cui appartiene
il ramo
POS=posizione numerica di regolazione
-------------------------------------------------------------------------
RADIATORI calcolo nominale
prog ramo Q FT Tman num dt prog modello
mc/h watt C el C
1 3 0.172 2000 75.0 28 10.0 prog ORIGINAL2colonne
2 5 0.103 1200 75.0 17 10.0 prog ORIGINAL2colonne
3 7 0.103 1200 75.0 11 10.0 prog ORlGINAL2colonne
Q=portata
FT=fabbisogno termico del corpo scaldante
num el=numero elementi
dt=salto termico di progetto
prog/verif :progetto o verifica
-------------------------------------------------------------------------
Computo tubazioni
COD TUBAZIONE METRI Peso[KG]
167 10 50.000 8.45
168 15 20.000 11.99
Radiatori
codice tipo elementi
1 ORIGINAL2colonne 45
2 ORlGINAL2colonne 11
CALCOLO VOLUME ACQUA IMPIANTO
TUBAZIONI litri: 10.306
CORPI TERMICI litri: 112.830
caldaia litri: 0.000
totale litri: 123.136
CALCOLO VASO ESPANSIONE
Altezza massima m : 0.0
Press valv sicurEZZA bar : 2.50
Volume VASO LITRI: 6.125
-------------------------------------------------------------------------
DETTAGLI TUBAZIONI
cod Tubo D int D est spess peso SERIE
mm mm kg/m
167 10 12.6 17.20 2.30 0.85 UNI 8863-Tubi acciaio-M
168 15 16.1 21.30 2.60 1.20 UNI 8863-Tubi acciaio-M
-------------------------------------------------------------------------
DETTAGLI RADIATORI
cod MODELLO E50 AltxLarxProfxInt m massa PESO tipo
WATT MM h2o KG
1 ORIGINAL2colonne 71 1000x45x70x935 1.29 1.84 0.97 Ac
2 ORlGINAL2colonne 105 1500x45x70x1435 1.30 2.73 1.34 Ac
-------------------------------------------------------------------------
---------------------------------------------------------
RIEPILOGO VALVOLE REGOLAZIONE
VALVOLA A DUE VIE
ramo tipo portata COD descrizione KV corsa
mc/h
2 0.38 3 valvola 3 1.00 99
---------------------------------------------------------
ESAME DATI pompa.......
Q nom: 0.378 Q max : 2.500 Q min: 0.000 ( mc/h)
H max : 2.950 H min : -0.075 (mt H2O)
Dati portate corretti
RAPPORTO CALCOLO ITERATIVO
Numero max rami per percorso : 5
Prevalenze in mt H2O
Differenza prevalenza percorsi
Max : 0.001
Min : -0.001
NUMERO iterazioni : 22
Approssimazione : 0.0001
TEMPO DI CALCOLO[SEC] : 0.000
-------------------------------------------------------------------------
-------------------------------------------------------------------------
PERDITE di carico rami ,calcolo reale
ramo Q tubazione L k Ptot vel
mc/h m mH2O m/sec utenza
1 0.393 15 10.0 0.00 0.283 0.54
2 0.393 15 10.0 0.00 1.882 0.54
3 0.214 10 10.0 0.00 0.311 0.48 1
4 0.179 10 10.0 0.00 0.223 0.40
5 0.106 10 10.0 0.00 0.086 0.24 2
6 0.073 10 10.0 0.00 0.044 0.16
7 0.073 10 10.0 0.00 0.044 0.16 3
Q=portata in mc/h
L=lunghezza tubazione [m]
K=somma coefficienti perdite concentrate
Ptot=perdita di carico totale in m H2O
vel=velocità [m/s]
utenza =utenza corrispondente al ramo
-------------------------------------------------------------------------
DETTAGLI PERDITE TUBAZIONI calcolo reale
mc/h mh2o " " " " " " m/sec
.ramo......Q...Pdis...Pcon...Pval...Pdet...Preg....Put...Ptot....vel
1 0.393 0.283 0.000 0.000 0.000 0.000 0.000 0.283 0.54
2 0.393 0.283 0.000 0.000 0.000 1.600 0.000 1.882 C= 99
3 0.214 0.311 0.000 0.000 0.000 0.000 0.000 0.311 0.48
4 0.179 0.223 0.000 0.000 0.000 0.000 0.000 0.223 0.40
5 0.106 0.086 0.000 0.000 0.000 0.000 0.000 0.086 0.24
6 0.073 0.044 0.000 0.000 0.000 0.000 0.000 0.044 0.16
7 0.073 0.044 0.000 0.000 0.000 0.000 0.000 0.044 0.16
LEGENDA
Q=portata
Pdis=perdita di carico distribuita
Pcon=perdita di carico dovuta alle accidentalità
Pval=perdita di carico nelle valvole
Pdet=perdita di carico nei detentori
Preg=perdita di carico nelle valvole di regolazion
Put=perdita di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale delle perdite
VEL=velocità nella tubazione
-------------------------------------------------------------------------
Punto lavoro Pompa NSZ 30-35 VEL
Q= 0.393( mc/h) H= 2.475(mt H2O)
-------------------------------------------------------------------------
-------------------------------------------------------------------------
RADIATORI-dettagli calcolo reale
ramo Q FT Tin Tu Tm Tam DT Fco Emiss Fem scarto%
mc/h watt C C C C C w
3 0.214 2000 75.0 66.8 70.9 20 8.2 1.00 2034 1.02 + 1.7
5 0.106 1200 75.0 65.2 70.1 20 9.8 1.00 1210 1.00 + 0.8
7 0.073 1200 75.0 61.9 68.4 20 13.1 1.00 1108 0.96 -7.7
Q=portata
Ti= Temperatura ingresso acqua
Tu= Temperatura di uscita
Tm=temperatura media fra le 2 precedenti
Tam=temperatura ambiente
DT=salto termico=Ti-Tu
Fco=fattore di correzione dell'emissione
termica dovuta alla collocazione del
corpo termico
EMISS=emissione termica
Fem=fattore di correzione dell'emissione
termica =((Tm-Tam)/50)^m
m=esponente del corpo termico
scarto%=differenza percentuale fra emissione
e fabbisogno termico
-------------------------------------------------------------------------
Emissione totale[watt] : 4354
Temperatura di mandata[C]: 75.0
Temperatura di ritorno[C]: 65.5
---------------------------------------------------------
RIEPILOGO VALVOLE REGOLAZIONE
VALVOLA A DUE VIE
ramo tipo portata COD descrizione KV corsa
mc/h
2 0.39 3 valvola 3 1.00 99
---------------------------------------------------------
corsa q T T Emiss Hpompa
cald man rit watt m
10 0.076 75.0 52.6 1977 2.858
15 0.100 75.0 52.0 2673 2.829
20 0.123 75.0 55.3 2825 2.801
25 0.146 75.0 57.7 2941 2.774
30 0.168 75.0 60.0 2923 2.747
35 0.189 75.0 57.6 3817 2.722
40 0.209 75.0 58.7 3972 2.697
45 0.229 75.0 59.9 4023 2.672
50 0.248 75.0 60.9 4068 2.650
55 0.266 75.0 61.7 4128 2.628
60 0.283 75.0 62.3 4170 2.607
65 0.300 75.0 62.9 4206 2.587
70 0.315 75.0 63.5 4237 2.568
75 0.332 75.0 64.0 4265 2.548
80 0.348 75.0 64.4 4290 2.529
85 0.361 75.0 64.7 4310 2.513
90 0.374 75.0 65.0 4328 2.498
95 0.385 75.0 65.3 4342 2.485
-------------------------------------------------------------------------

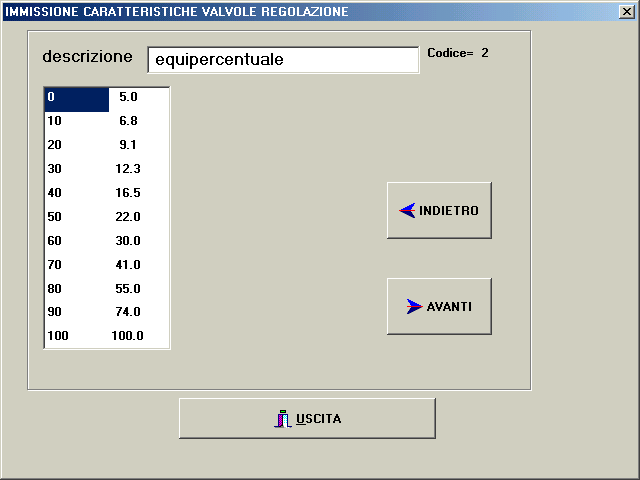

inserimento caratteristica valvole

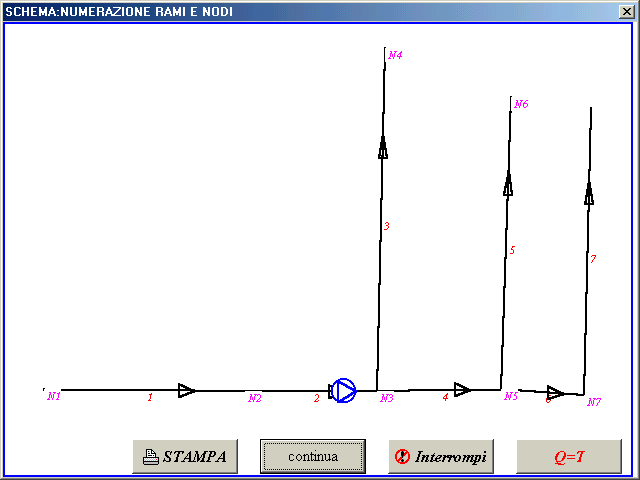

rete con valvola 2 vie
