Rete di scarico UNI 12056

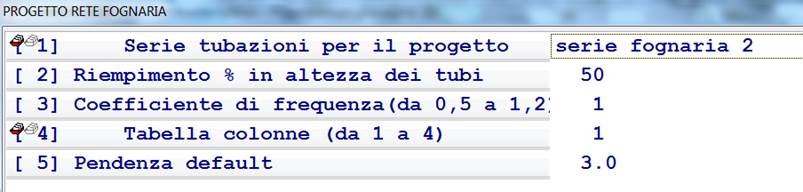

I dati generali



 N.B. questa icona indica che il valore viene scelto da una lista

·       Serie tubazioni di default (collettori)

·       valore del riempimento in percentuale dei tubi (collettori)

·       coefficiente di frequenza

·       tabella di default di riferimento per il calcolo delle colonne

·       pendenza di default(collettori)



i valori dei dati generali possono essere introdotti nell’ambiente grafico con i comandi introdotti come testi:

·       RIE=X        riempimento % tubazioni

·       FRE=X        coefficiente di frequenza

·       TTAB=N       tabella default dimensionamento colonne

·       TPEN=X       pendenza default=2.5%



Formule impiegate:

la portata Q delle acqua reflue è:

Q= K √ ∑DU + Qcon

Dove K=coefficiente di frequenza  (da 0,5 a 1,2)



∑DU=somma unità di scarico

Qcon=portata continua

La portata di una tubazione a riempimento parziale si calcola con l’equazione:

V=-2 x C  x log10[0.001/3.71 x D  +2.51 x 0.00000131/(D x √C ]

Q=V x A

Dove :

·       C= 2 x 2 x 9.81 x D x J

·       J=pendenza

·       D=diametro tubazione

·       A=area bagnata della sezione

·

Comandi specifici ambiente grafico



 unità di scarico utenza

 assegnazione pendenza al ramo(collettore)

 il ramo e  tutta la colonna verticale di cui il ramo fa parte viene dimensionato con riferimento alla tabella specificata

 portata continua della utenza



I rami orizzontali o suborizzontali vengono considerati collettori e calcolati come tali.

I rami verticali o subverticali vengono considerati colonne e considerati come tali. Tutti i rami della stessa colonna vengono dimensionati in base alla massima portata della colonna.



Esempio tabulato

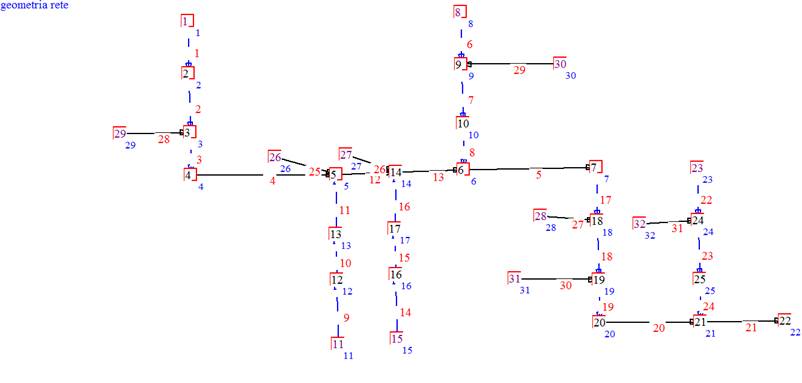

La geometria della rete

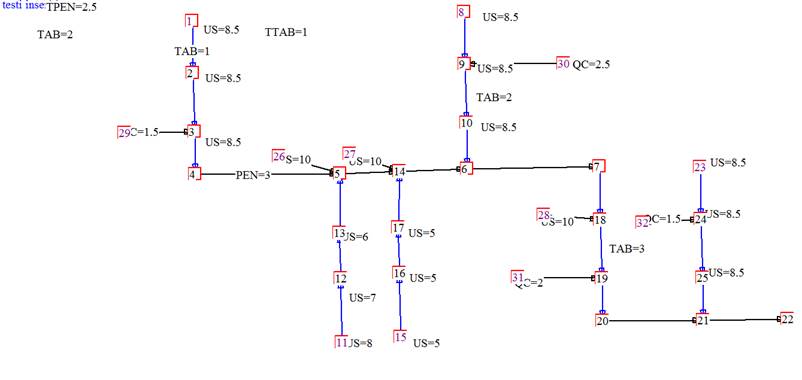

Il file grafico con i comandi

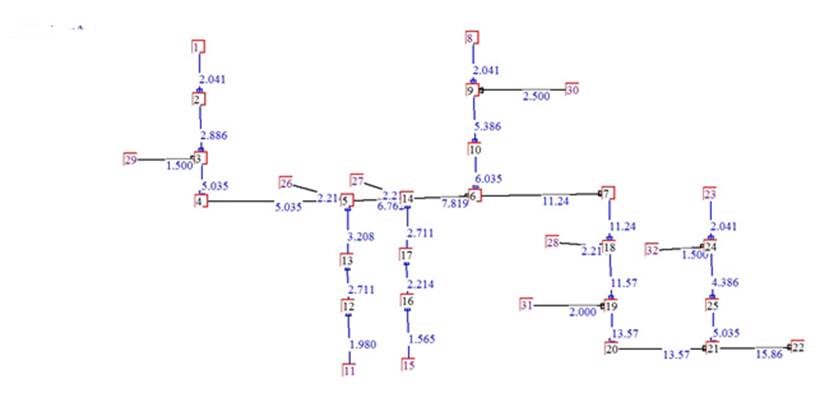

Le portate dei rami

Il tabulato:

Tabulato di calcolo 13/10/2018 10:04:41 utente:non registrato

GEOMETRIA DELLA RETE:Z:\temp\esempi\fognature_2.rete

    Rami                :  31

    Nodi TOTALI         :  32

    Nodi esterni        :  13

    Nodi esterni uscita :   1

    Nodi esterni entrata:  12

    Nodi interni        :  19

    Ingressi            :12

    ramo ingresso[ 1]=   1

    nodo ingresso[ 1]=   1

    ramo ingresso[ 2]=   6

    nodo ingresso[ 2]=   8

    ramo ingresso[ 3]=   9

    nodo ingresso[ 3]=  11

    ramo ingresso[ 4]=  14

    nodo ingresso[ 4]=  15

    ramo ingresso[ 5]=  22

    nodo ingresso[ 5]=  23

    ramo ingresso[ 6]=  25

    nodo ingresso[ 6]=  26

    ramo ingresso[ 7]=  26

    nodo ingresso[ 7]=  27

    ramo ingresso[ 8]=  27

    nodo ingresso[ 8]=  28

    ramo ingresso[ 9]=  28

    nodo ingresso[ 9]=  29

    ramo ingresso[10]=  29

    nodo ingresso[10]=  30

    ramo ingresso[11]=  30

    nodo ingresso[11]=  31

    ramo ingresso[12]=  31

    nodo ingresso[12]=  32

Esame comandi  input grafico

Esame utenze antincendio

Esame utenze gas

Esame utenze idro

Esame utenze riscaldamento

Esame utenze scarichi fognari

<US=8.5>       US=  8.500 nodo=  1

<US=8.5>       US=  8.500 nodo=  2

<US=8.5>       US=  8.500 nodo=  3

<US=8.5>       US=  8.500 nodo= 10

<US=8.5>       US=  8.500 nodo=  9

<US=8.5>       US=  8.500 nodo=  8

<US=7>         US=  7.000 nodo= 12

<US=5>         US=  5.000 nodo= 17

<US=5>         US=  5.000 nodo= 16

<US=8>         US=  8.000 nodo= 11

<US=5>         US=  5.000 nodo= 15

<US=8.5>       US=  8.500 nodo= 25

<US=8.5>       US=  8.500 nodo= 24

<US=8.5>       US=  8.500 nodo= 23

<US=6>         US=  6.000 nodo= 13

<US=10>        US= 10.000 nodo= 26

<US=10>        US= 10.000 nodo= 27

<US=10>        US= 10.000 nodo= 28

<QC=1.5>       QC=  1.500 nodo= 29

<QC=2>         QC=  2.000 nodo= 31

<QC=1.5>       QC=  1.500 nodo= 32

<QC=2.5>       QC=  2.500 nodo= 30

Analisi testi generali input grafico

<RIE=70>        riempimento % tubazioni=

<TPEN=2.5>      pendenza default=

<TTAB=1>       tabella default colonna US=

Analisi testi specifici input grafico

 coefficiente di frequenza=

<FRE=0.7>       coefficiente di frequenza=

ASSEGNO AL RAMO=  1 ramo=  1 tabella colonna=2.0

<TAB=2>        ASSEGNO AL RAMO=  1 ramo=  1 tabella colonna=2.0

ASSEGNO AL RAMO=  4 ramo=  4 pendenza%=3.0

<PEN=3>        ASSEGNO AL RAMO=  4 ramo=  4 pendenza%=3.0

ASSEGNO AL RAMO=  1 ramo=  1 tabella colonna=1.0

<TAB=1>        ASSEGNO AL RAMO=  1 ramo=  1 tabella colonna=1.0

ASSEGNO AL RAMO=  7 ramo=  7 tabella colonna=2.0

<TAB=2>        ASSEGNO AL RAMO=  7 ramo=  7 tabella colonna=2.0

ASSEGNO AL RAMO= 18 ramo= 18 tabella colonna=3.0

<TAB=3>        ASSEGNO AL RAMO= 18 ramo= 18 tabella colonna=3.0

determinazione PERCORSI scarico

------------------------------------------------------------------------

Dati generali

DATA:Sabato     13/10/2018  Ore:10:04:41

rete di scarico fognature civili

TITOLO PROGETTO:

nome file:Z:\temp\esempi\fognature_2.rete

data e dimensione file=14/05/2018 18:27:28 dimensione=   1851 bytes

Riempimento in altezza % dei tubi      =  70

coefficiente di frequenza=0.7

tabella di default colonne=  1

pendenza default          = 2.5

Tubazioni di scarico

ramo...tipo...US.....Qc.....Qt.....Diam...pend...riem...Vel....tab....Qmax

                     l/s....L/s....mm.....%......%.......m/s..........L/s

  1     colo   8.5   0.000  2.041 125                            1

  2     colo  17.0   0.000  2.886 125                            1

  3     colo  25.5   1.500  5.035 125                            1

  4     coll  25.5   1.500  5.035 101/110 3.0    70    <1.15           5.835

  5     coll 107.0   4.000 11.241 147/160 2.5    70    <1.47          15.869

  6     colo   8.5   0.000  2.041 150                            2

  7     colo  17.0   2.500  5.386 150                            2

  8     colo  25.5   2.500  6.035 150                            2

  9     colo   8.0   0.000  1.980 100                            1

 10     colo  15.0   0.000  2.711 100                            1

 11     colo  21.0   0.000  3.208 100                            1

 12     coll  56.5   1.500  6.762 115/125 2.5    70    <1.25           8.202

 13     coll  81.5   1.500  7.819 115/125 2.5    70    <1.25           8.202

 14     colo   5.0   0.000  1.565 100                            1

 15     colo  10.0   0.000  2.214 100                            1

 16     colo  15.0   0.000  2.711 100                            1

 17     colo 107.0   4.000 11.241 200                            3

 18     colo 117.0   4.000 11.572 200                            3

 19     colo 117.0   6.000 13.572 200                            3

 20     coll 117.0   6.000 13.572 147/160 2.5    70    <1.47          15.869

 21     coll 142.5   7.500 15.856 147/160 2.5    70    <1.47          15.869

 22     colo   8.5   0.000  2.041 125                            1

 23     colo  17.0   1.500  4.386 125                            1

 24     colo  25.5   1.500  5.035 125                            1

 25     coll  10.0   0.000  2.214 83/90   2.5    70    <1.00           3.417

 26     coll  10.0   0.000  2.214 83/90   2.5    70    <1.00           3.417

 27     coll  10.0   0.000  2.214 83/90   2.5    70    <1.00           3.417

 28     coll   0.0   1.500  1.500 69/75   2.5    70    <0.88           2.083

 29     coll   0.0   2.500  2.500 83/90   2.5    70    <1.00           3.417

 30     coll   0.0   2.000  2.000 69/75   2.5    70    <0.88           2.083

 31     coll   0.0   1.500  1.500 69/75   2.5    70    <0.88           2.083

------------------------------------------------------------------------

Legenda:

·       coll=collettore orizzintale

·       colo=colonna verticale

·       US=unità scarico ramo

·       Qc=portata continua

·       QT=somma portata continua e quella derivante dalle unità di scarico

·       Diam=tubazione ramo

·       Pend=pendenza % ramo(collettori)

·       Riem=riempimento % ramo(collettori)

·       Vel=velocità nella tubazione(collettori) riferita alla portata massima

·       Tab=tabella di riferimento calcolo colonne

1-  ventilazione primaria braga a squadra

2-  ventilazione primaria braga ad angolo

3-  ventilazione secondaria braga a squadra

4-  ventilazione secondaria braga ad angolo

·       Qmax=portata massima per l’assegnato riempimento e l’assegnata pendenza(collettori)
