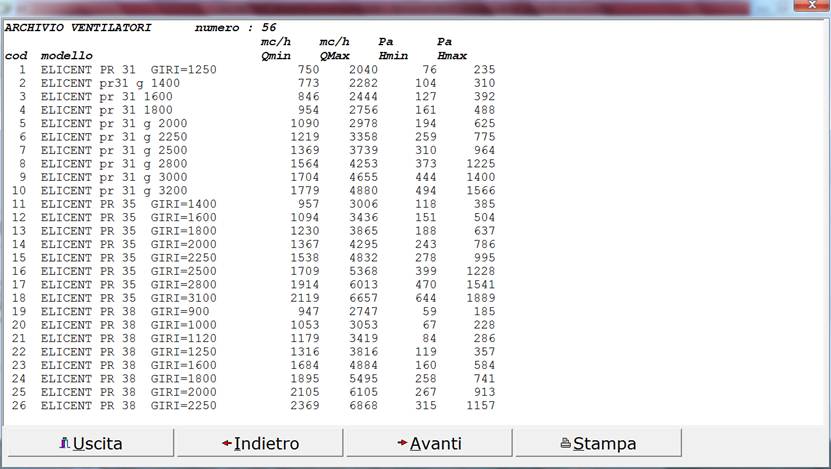

L’archivio

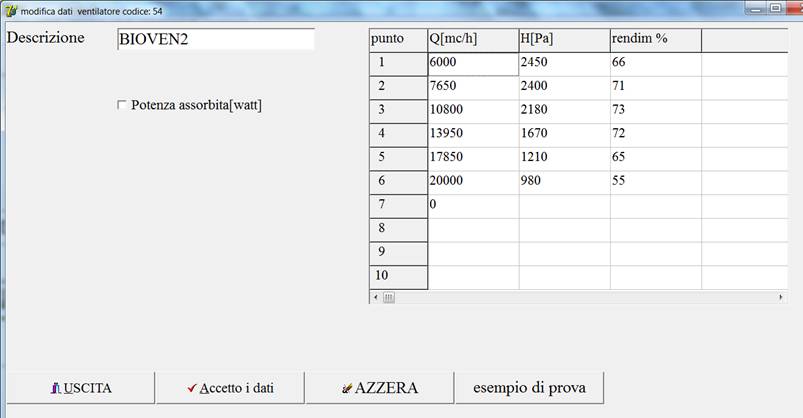

La maschera immissione dati. La curva del rendimento č opzionale
Per quanto riguarda l'elaborazione dei punti valgono le stesse considerazione fatte per le pompe.
L’elaborazione
ventilatore=BIOVEN 2
interpolazione curva q-h ventilatore
Coefficienti:..
termine di grado : 0 798.12264574107
termine di grado : 1 5.88590007390
termine di grado : 2 -0.00666155339
termine di grado : 3 0.00000254696
termine di grado : 4 -0.00000000033
num Q[mc/h]..H [Pa]....Hteor......scarto %
1 600 2450.0 2438.6 -0.5
2 765 2400.0 2428.9 1.2
3 1080 2180.0 2141.5 -1.8
4 1395 1670.0 1702.0 1.9
5 1785 1210.0 1193.3 -1.4
6 2000 980.0 985.8 0.6
interpolazione curva q-rend% ventilatore
Coefficienti:..
termine di grado : 0 -7.25084786361
termine di grado : 1 0.24152063416
termine di grado : 2 -0.00027197331
termine di grado : 3 0.00000013826
termine di grado : 4 -0.00000000003
num.......Q[mc/h]..Rend......rend teo..scarto%
1 600 66.00 66.06 0.1
2 765 71.00 70.85 -0.2
3 1080 73.00 73.20 0.3
4 1395 72.00 71.83 -0.2
5 1785 65.00 65.09 0.1
6 2000 55.00 54.97 -0.1
minimo valore portata:600.000
massimo valore portata: 2000

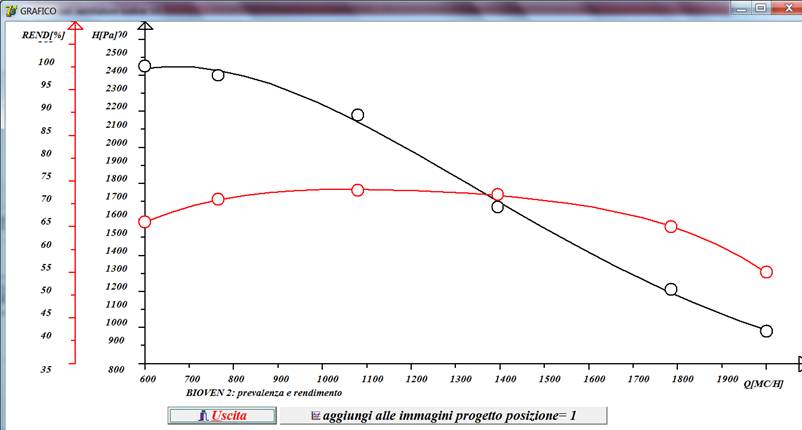

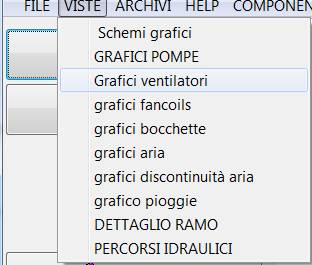

Grafici ventilatori dal menu principale:
