Le Valvole

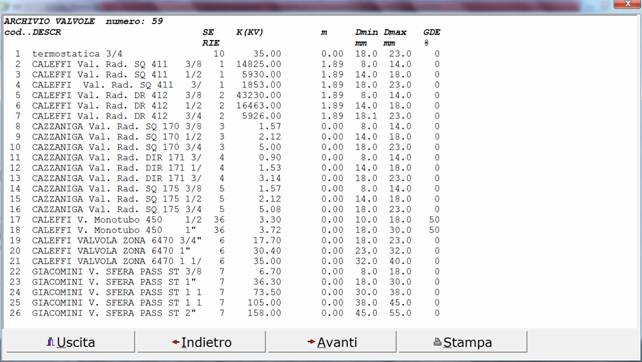

L’archivio valvole

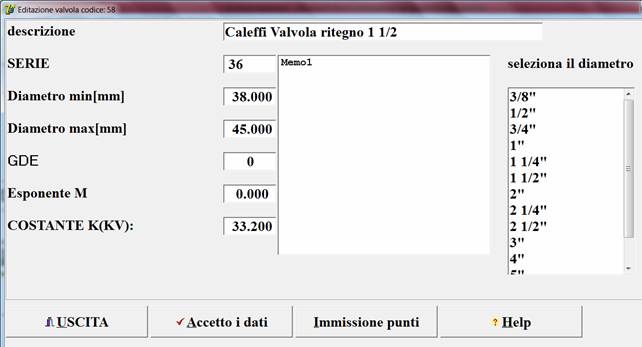

La maschera di immissione/modifica valvole

La serie e i diametro minimo e massimo sono i valori necessari per la selezione della valvola assegnata ad una tubazione. Il comando SV=N è riferito al ramo. N è la serie della valvola che viene assegnata al ramo, .Il software cercherà ,per la selezione della valvola  ,essendo D il diametro interno del ramo e D1 e D2 i valori del diametro minimo e massimo corrispondenti alla valvola , la valvola avente :

D1<D=<D2

La perdita della valvola viene espressa come':

H= K Q ^m

dove    H[pa]   e        Q[m³/h]

se il valore introdotto di m  è zero allora il valore successivo introdotto è KV  e vale la relazione :

dove ΔP [bar]

GDE:è il valore percentuale di portata che ottiene la stessa emissione termica del corpo radiante (per le valvole monotubo).Nel caso di collegamento monotubo il software andrà a cercare nel ramo dove è il corpo termico la presenza della valvola monotubo e correggerà l'emissione termica secondo il valore impostato.

Selezionando il diametro sulla destra  ,automaticamente vengono impostati i valori di DMIN e DMAX. I valori sono memorizzati nel  file testo: DIAMETRI.TXT che può essere modificato dall'utente attraverso la voce : menu generale-->componenti-->diametri.

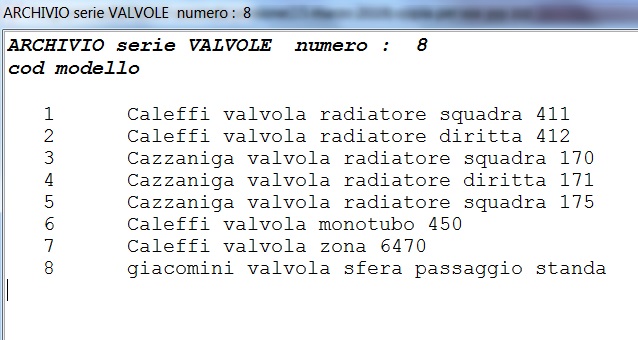

Le serie di valvole

La serie di valvole. Il codice abbina alla serie la sua descrizione. pertanto i comandi relativi alla serie , tipo ST=7 si riferiscono alla serie=caleffi valvola zona 6470.

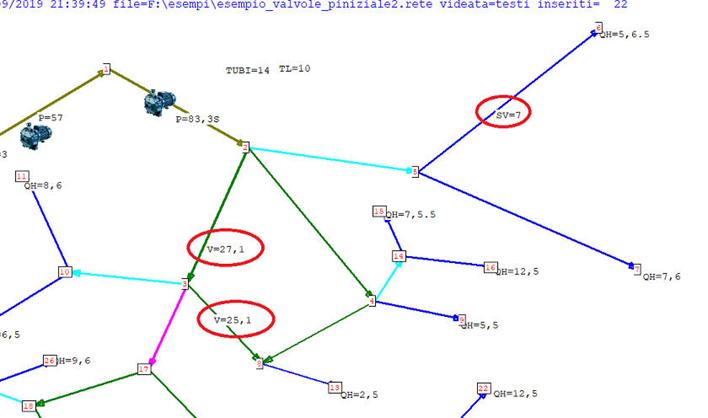

Esempi applicativi :i comandi V= e SV=

I comandi SV= e V=

<SV=7> VALVOLA SERIE= 7 ramo: 5
<V=27,1> Ramo= 2 valvola cod= 27 NUM= 1
<V=25,1> Ramo= 7 valvola cod= 25 NUM= 1

DETTAGLI PERDITE TUBAZIONI
ramo Q......Pdis...Pcon...Pval...Pdet...Put....Ptot...vel....
mc/h mmH2o " " " " " m/sec
1    268.1  6012                               6012 8.55
2    115.6  1143      0 2366                   3509 3.69
5     25.02 1944      0  256                   2199 3.14
7      4.330  68      0   17                     86 0.54

VALVOLE
RAMO..Q.......perdita...Valvola
......mc/h....mm H2O
2     115.630 2366.2    GIACOMINI V. SFERA PASS ST 2 1/2"
5      25.022  255.7    GIACOMINI V. SFERA PASS ST 2"
7       4.330   17.3    GIACOMINI V. SFERA PASS ST 1 1/2"

DETTAGLI VALVOLE
cod DESCR                           SE K(KV) m    Dmin Dmax GDE...
.. RIE mm mm %
25 GIACOMINI V. SFERA PASS ST 1 1/2" 7 105.0 0.00 38.0 45.0    0
26 GIACOMINI V. SFERA PASS ST 2"     7 158.0 0.00 45.0 55.0    0
27 GIACOMINI V. SFERA PASS ST 2 1/2" 7 240.0 0.00 55.0 65.0    0

Il comando VU=

<VU=7> tutte LE UTENZE valvola serie=7

Assegnazione valvole ai rami delle utenze
ramo= 5  serie valvola= 7 codice= 26 GIACOMINI V. SFERA PASS ST 2"
ramo= 6  serie valvola= 7 codice= 26 GIACOMINI V. SFERA PASS ST 2"
ramo= 9  serie valvola= 7 codice= 26 GIACOMINI V. SFERA PASS ST 2"
ramo= 11 serie valvola= 7 codice= 26 GIACOMINI V. SFERA PASS ST 2"
ramo= 12 serie valvola= 7 codice= 26 GIACOMINI V. SFERA PASS ST 2"
ramo= 13 serie valvola= 7 codice= 24 GIACOMINI V. SFERA PASS ST 1 1/4"

VALVOLE
RAMO..Q.......perdita...Valvola
......mc/h....mm H2O
5     63.501   1646.6 GIACOMINI V. SFERA PASS ST 2"
6     69.961   1998.6 GIACOMINI V. SFERA PASS ST 2"
9     74.672   2276.9 GIACOMINI V. SFERA PASS ST 2"
11    57.149   1333.6 GIACOMINI V. SFERA PASS ST 2"
12    45.968    862.8 GIACOMINI V. SFERA PASS ST 2"
13    28.309   1512.2 GIACOMINI V. SFERA PASS ST 1 1/4"
------------------------------------------------------------------------
DETTAGLI VALVOLE
cod DESCR                            SE K(KV)    m  Dmin Dmax     GDE...
.. RIE mm mm %
24 GIACOMINI V. SFERA PASS ST 1 1/4" 7  73.5   0.00  30.0 38.0 0
26 GIACOMINI V. SFERA PASS ST 2"     7 158.0   0.00  45.0 55.0 0

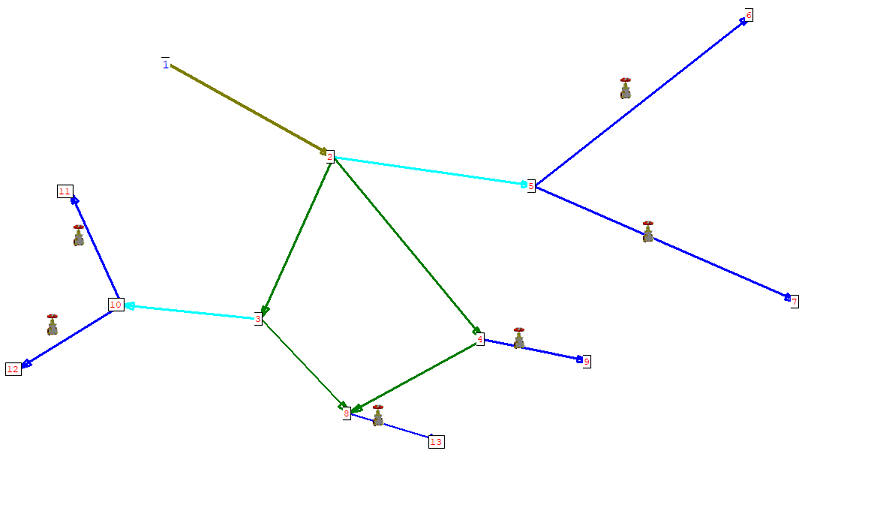

la collocazione delle valvole con il comando VU=
