Queste tabelle memorizzano i prospetti della UNI 806 associando la tubazione corrispondente alla riga di selezione con il codice tubazione dell’archivio tubazioni. Ad esempio per la condizione della prima riga si associa la tubazione codice 158 avente diametro interno 16,7 mm. Per l’associazione si seleziona prima la tubazione dall’elenco a destra e poi si clicca sulla colonna tubazione alla riga selezionata. I file contenenti i dati dei prospetti sono PROSPETTOX.TXT

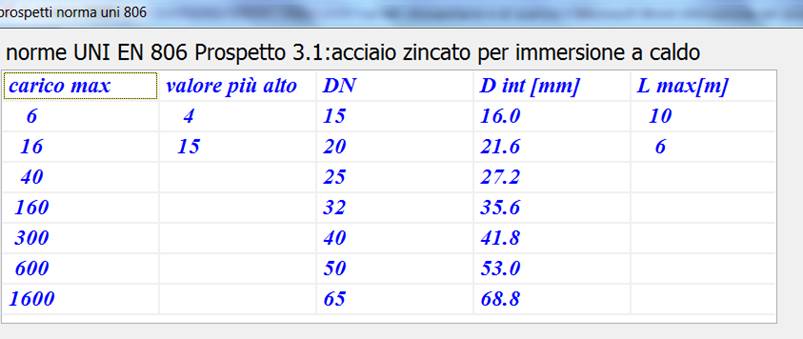

norme UNI EN 806 Prospetto 3.1:acciaio zincato per immersione a caldo
carico UC DN Dint L max
max max mm m
6 4 15 16.0 10
16 15 20 21.6 6
40 25 27.2
160 32 35.6
300 40 41.8
600 50 53.0
1600 65 68.8
---------------------------------------------------------------------
norme UNI EN 806 Prospetto 3.2:rame
carico UC DN Dint L max
max max mm m
1 12x1 10.0 20
2 12x1 10.0 7
3 2 12x1 10.0 5
3 2 15x1 13.0 15
4 2 15x1 13.0 9
6 4 15x1 13.0 7
10 5 18x1 16.0
20 8 22x1 20.0
50 28x1.5 25.0
165 35x1.5 32.0
430 42x1.5 39.0
1050 54x2 50.0
2100 76.1x2 72.1
---------------------------------------------------------------------
norme UNI EN 806 Prospetto 3.3:acciaio zincato per immersione a caldo
carico UC DN Dint L max
max max mm m
3 15x1 13.0 15
4 15x1 13.0 9
6 4 15x1 13.0 7
10 5 18x1 16.0
20 8 22x1 20.0
50 28x1.2 25.6
165 35x1.5 32.0
430 42x1.5 39.0
1050 54x1.5 51.0
2100 76.1x2 72.1
---------------------------------------------------------------------
norme UNI EN 806 Prospetto 3.4:PE-X
carico UC DN Dint L max
max max mm m
1 12x1.7 8.6 13
2 12x1.7 8.6 4
3 16x2.2 11.6 9
4 16x2.2 11.6 5
5 4 16x2.2 11.6 4
8 5 20x2.8 14.4
16 8 25x3.5 18.0
35 32x4.4 23.2
100 40x5.5 29.0
350 50x6.9 36.2
700 63x8.6 45.8
---------------------------------------------------------------------
norme UNI EN 806 Prospetto 3.5:PB
carico UC DN Dint L max
max max mm m
1 12x1.3 9.4 20
2 12x1.3 9.4 7
3 2 12x1.3 9.4 5
3 2 16x1.5 13.0 15
4 2 16x1.5 13.0 9
6 4 16x1.5 13.0 7
13 5 20x1.9 16.2
25 8 25x2.3 20.4
55 32x3 26.0
180 40x3.7 32.6
500 50x4.6 40.8
1100 63x5.8 53.0
---------------------------------------------------------------------
norme UNI EN 806 Prospetto 3.6:PP
carico UC DN Dint L max
max max mm m
1 16x2.7 10.6 20
2 16x2.7 10.6 12
3 2 16x2.7 10.6 8
3 2 20x3.4 13.2 15
4 2 20x3.4 13.2 9
6 4 20x3.4 13.2 7
13 5 25x4.2 16.6
30 8 32x5.4 21.2
70 40x6.7 26.6
200 50x4.6 40.8
540 63x10.5 42.0
970 75x12.5 50.0
---------------------------------------------------------------------
norme UNI EN 806 Prospetto 3.7:PVC-C
carico UC DN Dint L max
max max mm m
3 16x2 12.0 10
4 16x2 12.0 6
5 4 16x2 12.0 5
10 5 20x2.3 15.4
20 8 25x2.8 19.4
45 32x3.6 24.8
160 40x4.5 31.0
420 50x5.6 38.8
900 63x6.9 49.2
---------------------------------------------------------------------
norme UNI EN 806 Prospetto 3.8:PEX/AL/PE-HD PE-MD/AL/PE-HD
carico UC DN Dint L max
max max mm m
3 16x2 12.0 9
4 16x2 12.0 5
5 4 16x2 12.0 4
6 5 18x2 14.0
10 5 20x2.5 15.0
20 8 26x3 20.0
55 32x3 26.0
180 40x3.5 33.0
540 50x4 42.0
1300 63x4.5 54.0
