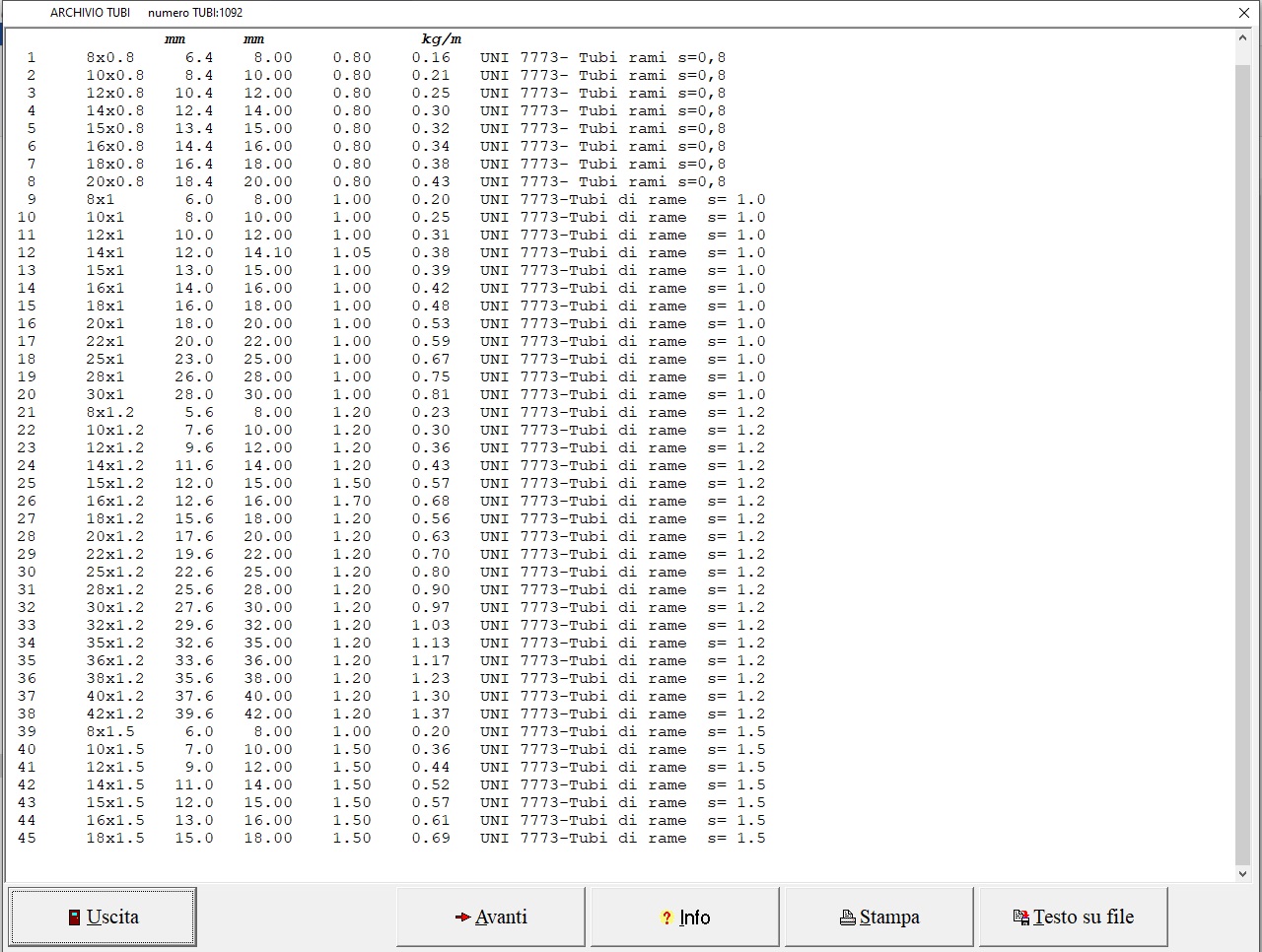

Archivio tubazioni
Sono 1092 tubazioni raggruppati in 72 serie.
L’archivio tubazioni
I codici da
Le tubazioni della stessa serie devono
essere ordinate secondo il diametro interno crescente.
Il software effettua il progetto della tubazione, in base al criterio di
perdita ammissibile , solo se sia indicata , o per default o per assegnazione
diretta la serie di tubazioni.
In questo caso individua il diametro che soddisfa questo criterio ,
procedendo iterativamente nell’insieme di codici tubazioni corrispondenti alla
serie designata . Tale ricerca implica che i diametri interni della serie
abbiano valori crescenti.
Esempio :
perdita assegnata [Pa/m]= 350 portata= 0.622 mc/h Lunghezza=
tubo=8x1.2 pdis=1123013 pcon=
302576 ptot= 129599
tubo=10x1.2 pdis=
246244 pcon=
89193 ptot=
30494
tubo=12x1.2 pdis= 78300 pcon= 35035 ptot= 10303
tubo=14x1.2 pdis= 31208 pcon= 16434 ptot= 4331
tubo=l5xl.2 pdis= 26485 pcon= 14350 ptot= 3712
tubo=16x1.2 pdis= 20921 pcon= 11806 ptot= 2975
tubo=18x1.2 pdis= 7482 pcon= 5024 ptot= 1137
tubo=20x1.2 pdis= 4197 pcon= 3101 ptot= 663
tubo=22x1.2 pdis= 2509 pcon= 1935 ptot= 404
tubo=25x1.2
pdis=
1272 pcon=
1095 ptot=
215 OK
in questo caso la tubazione 25x2
ha perdite distribuite totali= 1272 Pa ,
perdite concentrate totali=1095 Pa per un totale di
2367 Pa ossia 215 Pa/m
minore dei 350 Pa/m
assegnati
La

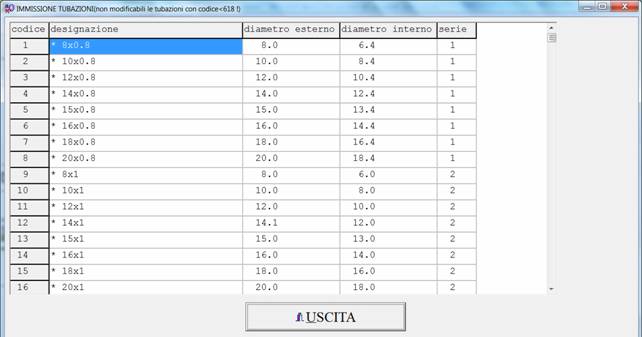

maschera per l’immissione/modifica delle tubazioni(dal menu Componenti)

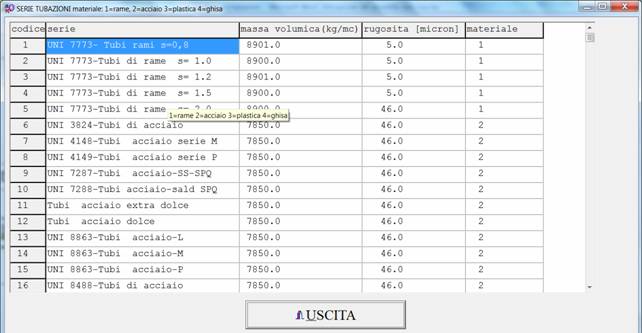

SERIE TUBAZIONI
Le serie sono collegate alle tubazioni , pertanto la massa volumica, il tipo di materiale e la
rugosità della tubazione sono quelle della serie cui appartiene.

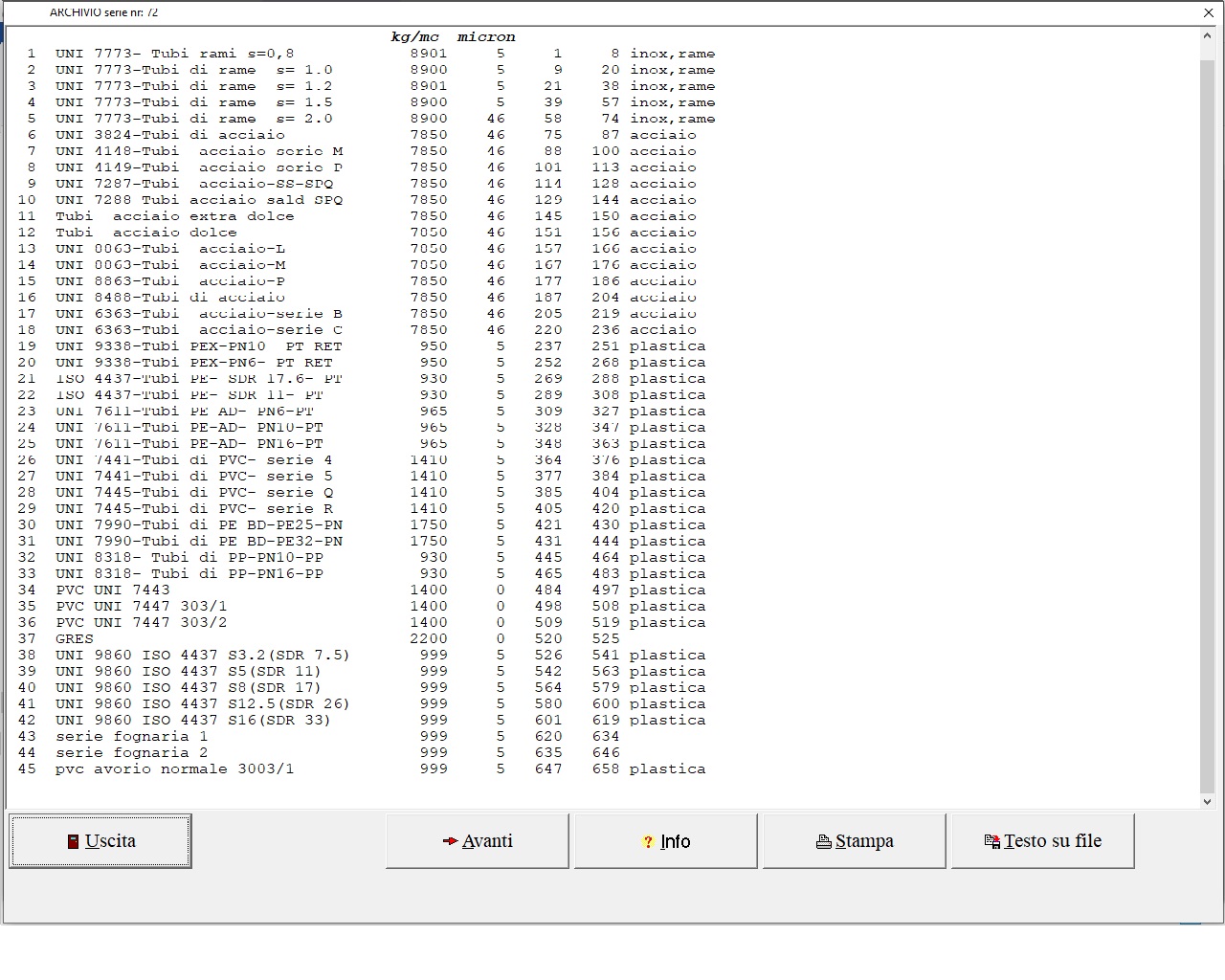

L’archivio serie
tubazioni
La maschera per
l’immissione/variazione serie tubazioni
Materiali 1=rame 2= acciaio
3= plastica 4 =ghisa
Assegnazione dei diametri
Il comando :D32..D500
assegna al ramo vicino al quale è posto il diametro corrispondente
Questi comandi assegnano i codici associati alla indicazione
letterale D20..D500
TAN= assegno codice associato D20..D500 a tutti gli anelli
TMON= assegno codice associato D20..D500 a tutti i montanti
TMO2= assegno codice associato D20..D500 a tutti i montanti2
TDER= assegno codice associato D20..D500 a tutte le derivazioni
TDEF= assegno codice associato D20..D500 ai rami in mancanza di altre assegnazioni
TIN= assegno codice associato D20..D500 a
tutti gli ingressi
Questi comandi assegnano i codici tubazione
TDC= assegno codice tubazione a tutte le derivazioni
TAC= assegno codice tubazione a tutti gli anelli
TMC= assegno codice tubazione a tutti i montanti
ANE=assegno ai rami anello il codice tubazione=
TINGR=assegno ai rami ingresso il codice tubazione=
TMON2=assegno ai
rami montanti 2 il codice tubazione=

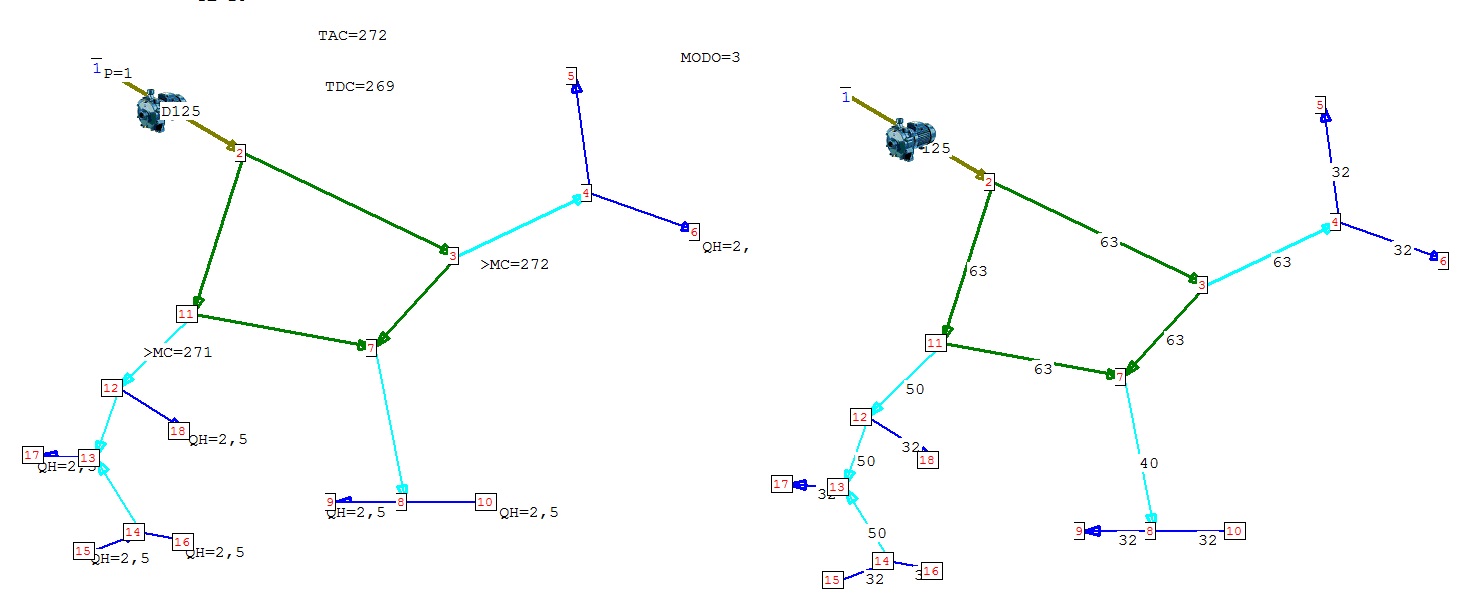

Esempio
comandi >MC= TDC= TMC=
TAC=
Cod.....Tubo....D int...D
est...spess...peso....
mm mm kg/m
269 32 28.0
32.00 2.00 0.18
derivazioni(blu)
270 40 35.4
40.00 2.30 0.25
montanti(azzurro)
271 50 44.2
50.00 2.90 0.40
montanti
272 63 55.8
63.00 3.60 0.62
anelli/montanti
TT= assegno uno stesso codice
tubazione a tutti i rami
>ST= assegnazione la serie tubi ai rami a valle del punto
ST= assegnazione la serie tubi al ramo
TUBI= assegno serie tubazioni default nel progetto
PAM= perdita di pressione ammessa nel progetto tubazioni
Esempio di assegnazione dei diametri
Esempio di assegnazione

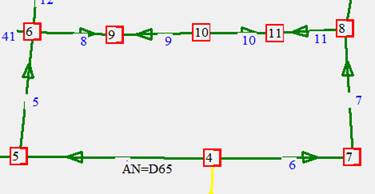

AN=DXX riguarda i rami=
4,5,8,9,10,11,7,6
>DXX assegna a tutti i rami della
derivazione cui appartiene il ramo puntato dal
comando il diametro DXX

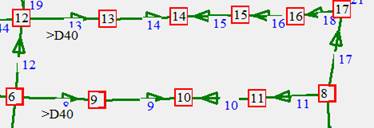

Esempio di assegnazione >DXX
>D40 assegna ai rami della
derivazione aperta o chiusa il diametro =D40 nel caso di figura
i rami sono 13,14,15,16,18
E successivamente 8,9,10,11
Esempio di assegnazione DXX
