Rete di scarico UNI 12056

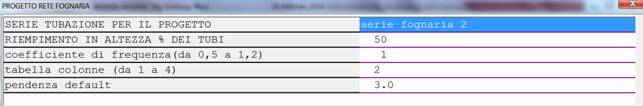

I dati generali
· Serie tubazioni di default (collettori)
· valore del riempimento in percentuale dei tubi (collettori)
·
coefficiente
di frequenza
·
tabella
di default di riferimento per il calcolo delle colonne
·
pendenza
di default(collettori)
i
valori dei dati generali possono essere introdotti nellambiente grafico con i
comandi introdotti come testi:
·
RIE=X riempimento %
tubazioni
·
FRE=X coefficiente
di frequenza
·
TTAB=N tabella default
dimensionamento colonne
·
TPEN=X pendenza
default=2.5%
Formule impiegate:
la portata Q
delle acqua reflue č:
Q= K √ ∑DU + Qcon
Dove
K=coefficiente di frequenza (da
∑DU=somma
unitą di scarico
Qcon=portata
continua
La portata di
una tubazione a riempimento parziale si calcola con lequazione:
V=-2 x C x
log10[0.001/3.71 x
D +2.51 x 0.00000131/(D x √C ]
Q=V x A
Dove :
·
C= 2 x √ 2 x 9.81 x D x J
·
J=pendenza
·
D=diametro
tubazione
·
A=area
bagnata della sezione
·
Comandi specifici ambiente grafico
unitą
di scarico utenza
assegnazione pendenza al ramo(collettore)
il ramo
e tutta la colonna di cui il ramo fa
parte viene dimensionato con riferimento alla tabella specificata
portata
continua della utenza
I rami orizzontali o suborizzontali vengono considerati collettori e
calcolati come tali.
I rami verticali o subverticali vengono considerati colonne e
considerati come tali. Tutti i rami della stessa colonna vengono dimensionati
in base alla massima portata della colonna.
Esempio tabulato

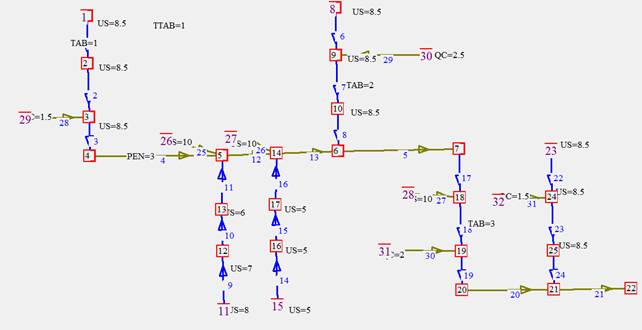

La geometria
della rete con i testi
GEOMETRIA DELLA
RETE:
c:\delphi_retiuno_nuova_versione\esempi\fognature_2.rete
Rami : 31
Nodi TOTALI :
32
Nodi esterni :
13
Nodi esterni uscita : 1
Nodi esterni entrata: 12
Nodi interni :
19
Ingressi :12
---------------------------------------------------------------------
Comandi input grafico
<US=8.5>
US= 8.500 nodo= 1
<US=8.5>
US= 8.500 nodo= 2
<US=8.5>
US= 8.500 nodo= 3
<US=8.5>
US= 8.500 nodo= 10
<US=8.5>
US= 8.500 nodo= 9
<US=8.5>
US= 8.500 nodo= 8
<US=7>
US= 7.000 nodo= 12
<US=5>
US= 5.000 nodo= 17
<US=5>
US= 5.000 nodo= 16
<US=8>
US= 8.000 nodo= 11
<US=5>
US= 5.000 nodo= 15
<US=8.5>
US= 8.500 nodo= 25
<US=8.5>
US= 8.500 nodo= 24
<US=8.5>
US= 8.500 nodo= 23
<US=6>
US= 6.000 nodo= 13
<US=10>
US= 10.000 nodo= 26
<US=10>
US= 10.000 nodo= 27
<US=10>
US= 10.000 nodo= 28
<QC=1.5> QC=
1.500 nodo= 29
<QC=2> QC=
2.000 nodo= 31
<QC=1.5> QC=
1.500 nodo= 32
<QC=2.5> QC=
2.500 nodo= 30
---------------------------------------------------------------------
Analisi testi
generali input grafico
<RIE=70> riempimento % tubazioni=
<TPEN=2.5> pendenza default=
<TTAB=1> tabella default colonna US=
--------------------------------------------------------------------
Analisi testi
specifici input grafico
<FRE=0.7> coefficiente di frequenza=
<TAB=2> ASSEGNO AL RAMO= 1 ramo=
1 tabella colonna=2.0
<PEN=3> ASSEGNO AL RAMO= 4 ramo=
4 pendenza%=3.0
<TAB=1> ASSEGNO AL RAMO= 1 ramo=
1 tabella colonna=1.0
<TAB=2> ASSEGNO AL RAMO= 7 ramo=
7 tabella colonna=2.0
<TAB=3>
ASSEGNO AL RAMO= 18 ramo= 18 tabella colonna=3.0
Dati generali
DATA:Lunedi 14/05/2018
Ore:20:23:51
Versione ing
Gianluigi Muci
TITOLO PROGETTO:
nome
file:c:\delphi_retiuno_nuova_versione\esempi\fognature_2.rete
data e
dimensione file=14/05/2018 18:27:28 dimensione= 1851 bytes
rete scarico
edifici civili
Riempimento in
altezza % dei tubi = 70
coefficiente di
frequenza=0.7
tabella di
default colonne= 1
pendenza
default = 2.5
Tubazioni di
scarico
US=unitą di
scarico
QC=portata
continua
QT=portata acque reflue+portata continua
Tab=riferimento tabella
Tubazioni di
scarico
ramo...tipo...US.....Qc.....Qt.....Diam...pend...riem...Vel....tab....Qmax
l/s....L/s....mm.....%......%.......m/s..........L/s
1 colo
8.5 0.000 2.041 125 1
2 colo
17.0 0.000 2.886 125 1
3 colo 25.5
1.500 5.035 125 1
4 coll 25.5
1.500 5.035 101/110 3.0 70
<1.15 5.835
5 coll 81.5
1.500 7.819 115/125 2.5 70
<1.25 8.202
6 colo 8.5
0.000 2.041 90 2
7 colo 8.5
0.000 2.041 70 2
8 colo 0.0
0.000 0.000 70 1
9 colo
8.0 0.000 1.980 100 1
10
colo 15.0 0.000
2.711 100
1
11
colo 21.0 0.000
3.208 100
1
12
coll 56.5 1.500
6.762 115/125 2.5 70 <1.25 8.202
13
coll 81.5 1.500
7.819 115/125 2.5 70 <1.25 8.202
14
colo 5.0 0.000
1.565 100
1
15
colo 10.0 0.000
2.214 100
1
16
colo 15.0 0.000
2.711 100
1
17
colo 81.5 1.500
7.819 200
3
18
colo 91.5 1.500
8.196 200
3
19
colo 91.5 3.500 10.196 200 3
20
coll 91.5 3.500 10.196 147/160 2.5 70
<1.47 15.869
21
coll 117.0 5.000 12.572 147/160
2.5 70 <1.47 15.869
22
colo 8.5 0.000
2.041 125
1
23
colo 17.0 1.500
4.386 125
1
24
colo 25.5 1.500
5.035 125
1
25
coll 10.0 0.000
2.214 83/90 2.5 70
<1.00 3.417
26
coll 10.0 0.000
2.214 83/90 2.5 70
<1.00 3.417
27
coll 10.0 0.000
2.214 83/90 2.5 70
<1.00 3.417
28
coll 0.0 1.500
1.500 69/75 2.5 70
<0.88 2.083
29
coll 0.0
2.500 2.500 83/90 2.5
70 <1.00 3.417
30
coll 0.0 2.000
2.000 69/75 2.5 70
<0.88 2.083
31
coll 0.0 1.500
1.500 69/75 2.5 70
<0.88 2.083
