LE RETI GENERICHE

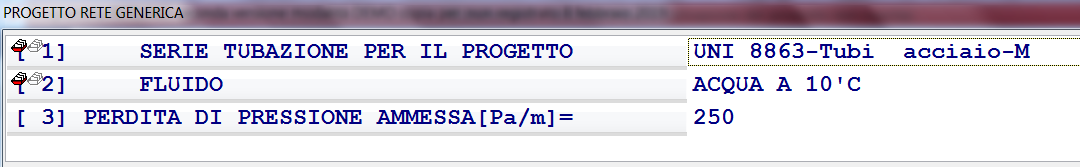

La
maschera
dati generali
L’ambiente grafico

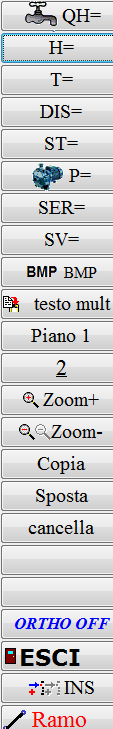

I
bottoni dell’ambiente grafico
Il
comando
QH=

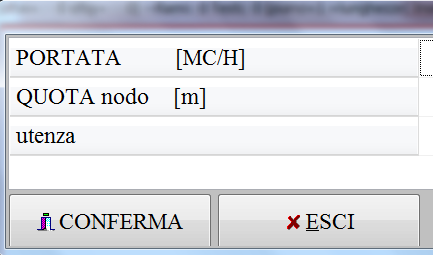

La
maschera
del comando QH=
L’utenza
è
relativa all’archivio UTENZE GENERICHE:
Se
l’utenza
viene specificata viene aggiunta al ramo la perdita di carico
derivante dalla seguente equazione, altrimenti non vi è alcuna
perdita.
Q=
K √ DP
dove Q in mc/h e DP in BAR
Esempio:
Q=7,817
mc/h K=60
DP= 0,173 m H2O o 0,017 BAR
IL
comando
VU=
Immette
nei
rami utenza la valvola avente la serie specificata. Il diametro
viene
selezionato in sede di calcolo in base al diametro della tubazione
Esempio:
<VU=7>
tutte LE UTENZE valvola
serie= 7.0

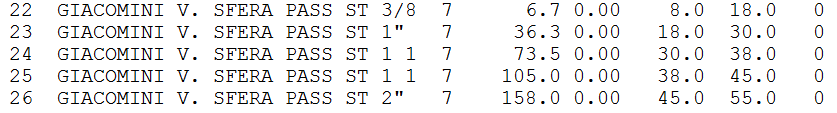

L’archivio
delle
valvole con serie=7
Il
tabulato
con l’assegnazione delle valvole:
VALVOLE
RAMO..Q.......perdita...Valvola
......mc/h....mm
H2O
5
63.501 1646.6 GIACOMINI V.
SFERA
PASS ST 2"
6
69.961 1998.6 GIACOMINI V.
SFERA
PASS ST 2"
9
74.672 2276.9 GIACOMINI V.
SFERA
PASS ST 2"
11
57.149 1333.6 GIACOMINI V.
SFERA
PASS ST 2"
12
45.968 862.8
GIACOMINI V. SFERA PASS ST 2"
13 28.309
1512.2 GIACOMINI V. SFERA PASS ST 1
1/4"
Il
comando
SER=
I
parametri sono 3: portata nominale altezza serbatoio cilindrico,
sezione di
base
L’immissione
del
comando SER= implica il calcolo in funzione del tempo per
il
ricalcolo dell’altezza d’acqua nel serbatoio a gravità.In
funzione di questo comando compare il simbolo del serbatoio.
Il
comando
che produce l’iterazione , da immettere come testo è:
ITER=
n,D
Dove
n=numero
di iterazioni e d=intervallo di tempo in secondi.
La
variazione
di volume del serbatoio in funzione del tempo D è
DV= Q x D
La
variazione
di volume produce una variazione di livello:
DV=
S
DH
E
quindi DH= Q D/S
Il
programma
, partendo dai dati iniziali effettua il calcolo delle
portate reali,
determina le portate uscenti/entranti dei serbatoi e ne ricalcola il
livello
che sarà quello di partenza per la successiva iterazione.

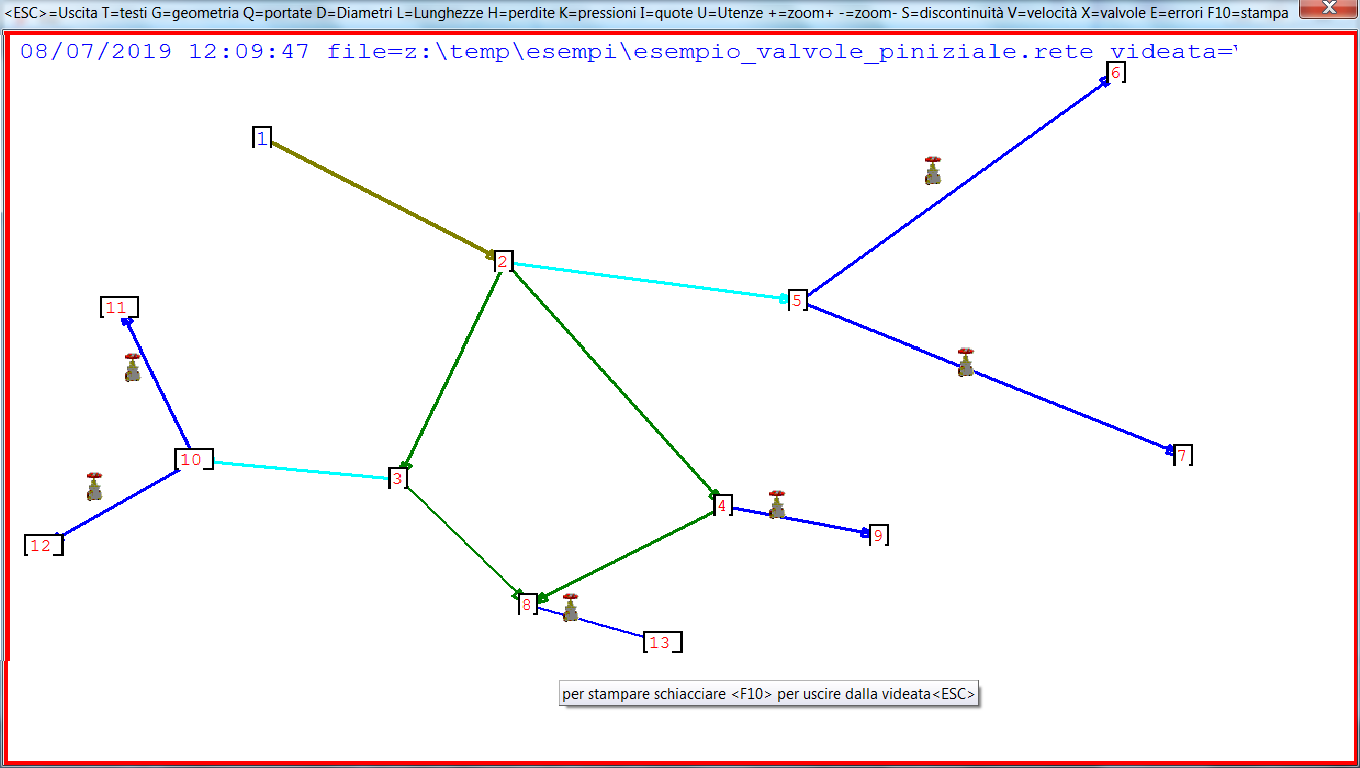

Lo
schema
della rete con serbatoi
Effettuato
il
calcolo è possibile visualizzare l’andamento
temporale di livelli e portate con il bottone:

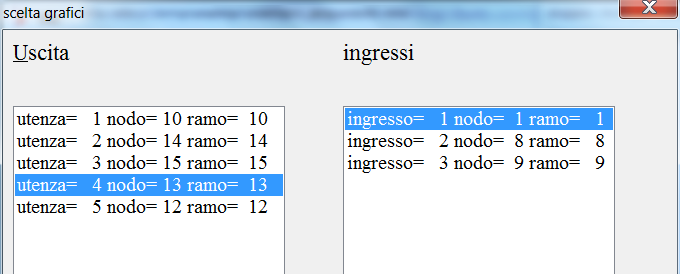

Il
menu
di visualizzazione dei grafici

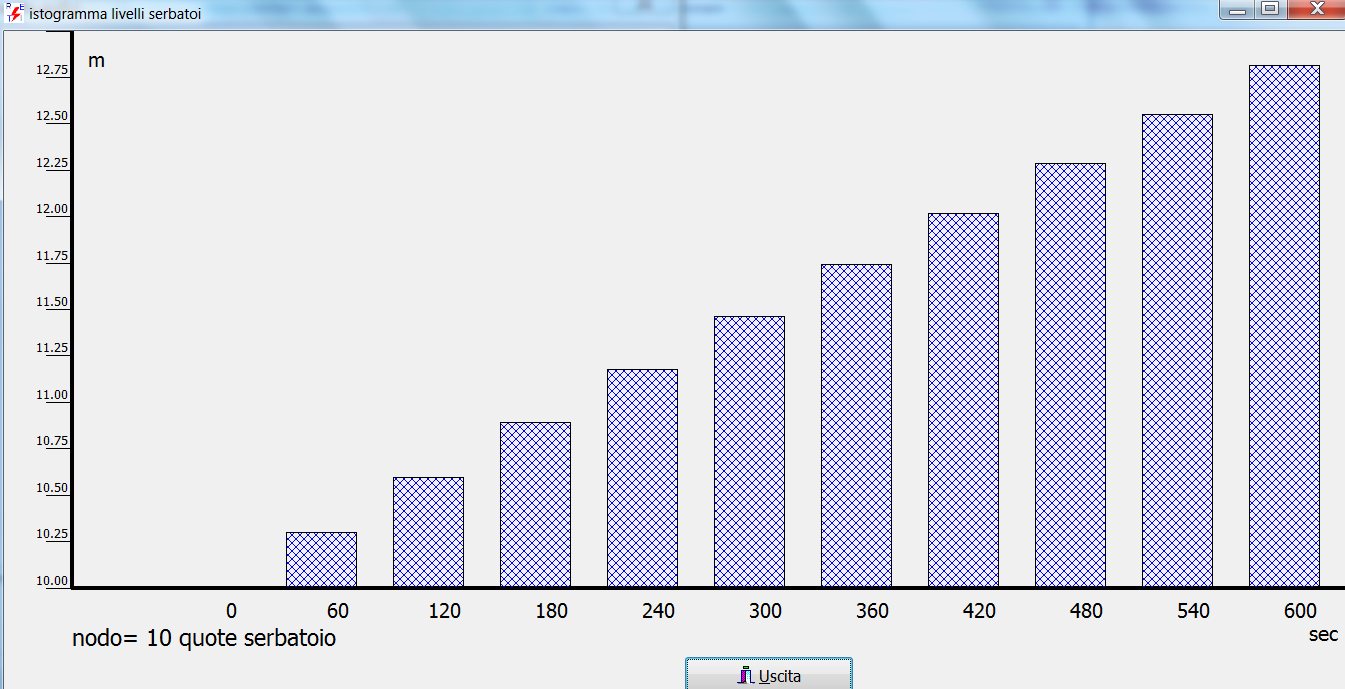

Il
grafico
di un serbatoio

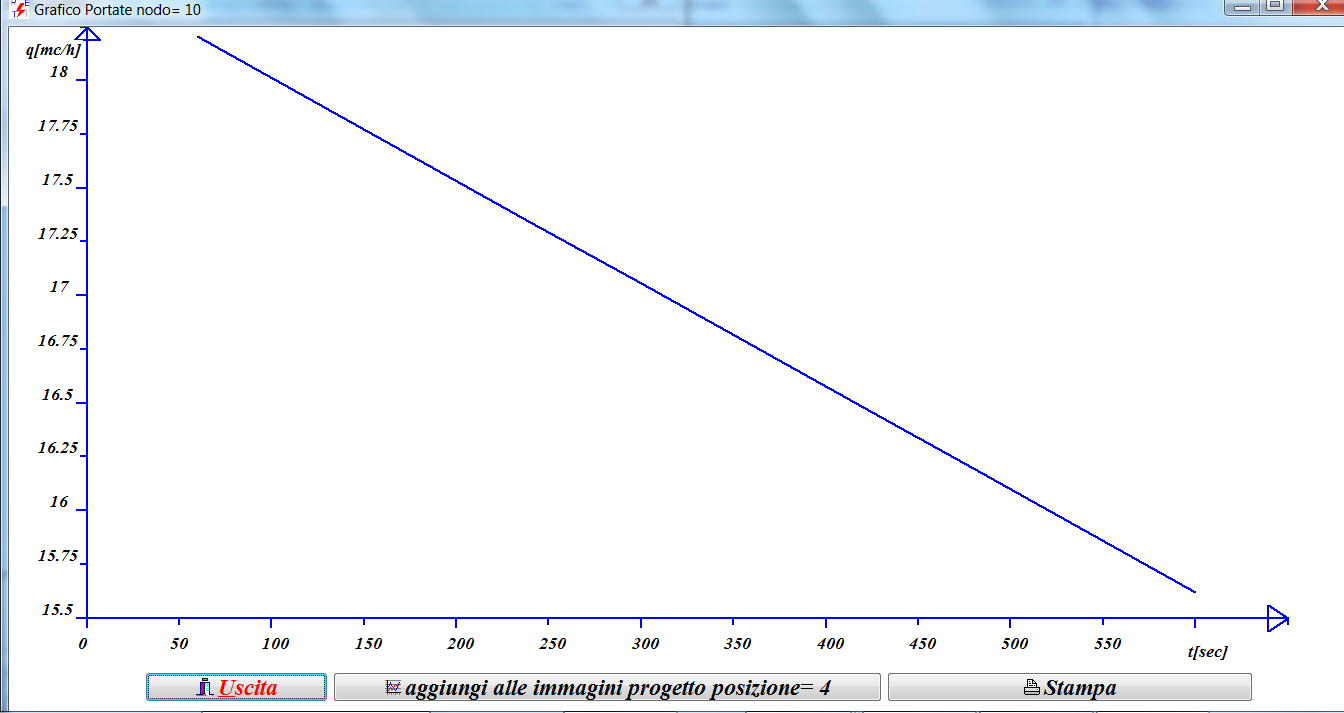

La
portata
uscente da un serbatoio
