LE RETI AERAULICHE

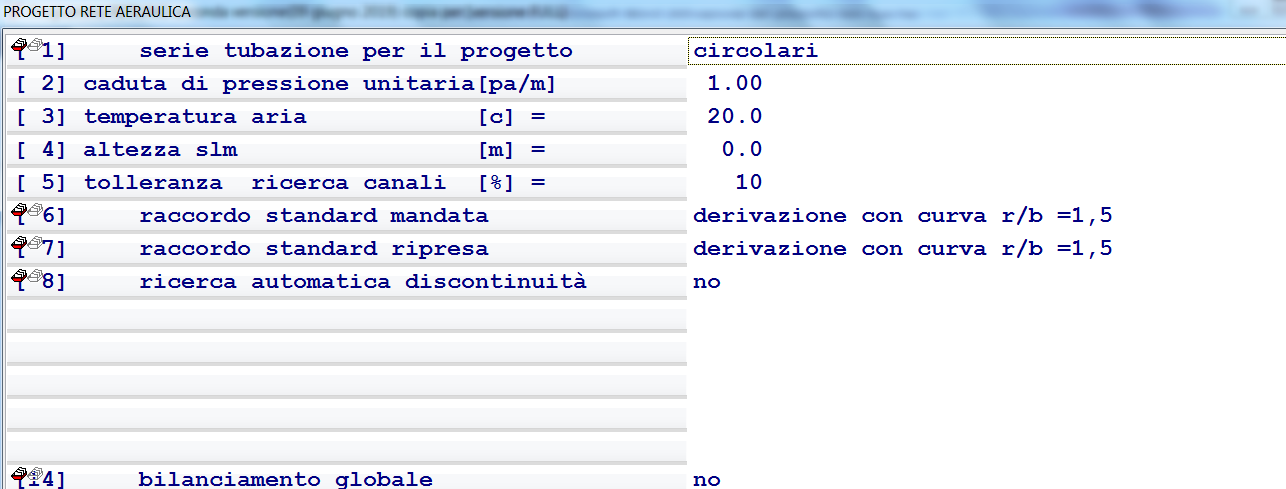

La maschera dati generali





Lo schema



Riga 1:la serie tubazioni può essere selezionata fra circolari e rettangolari cliccando sulla riga

Riga 2: la caduta di pressione nel calcolo di progetto dei canali

Riga 3,4:temperatura aria di riferimento ed altezza sul livello del mare

Riga 5: il canale rettangolare viene scelto fra quelli che ricadono in questa fascia di caduta di pressione ammessa.

Nel caso di figura fra 0,9 ed 1,1 pa/m

Righe 6,7:le discontinuità assunte come standard nelle derivazioni e passaggi





Riga 8: se SI le derivazioni e passaggi di cui sopra vengono determinate automaticamente sia come rami che come valori sia per la mandata che per l’aspirazione. Il software individua sia i rami derivazione che i rami a monte o valle ed assegna dinamicamente le perdite in funzione dei parametri.



Rete di mandata



 l

la la perdita concentrata nella derivazione è Δp=k V2/2g

·       la perdita concentrata nel passaggio diritto(a valle)  è Δp=k V22/2g



Rete di  aspirazione



I coefficienti delle perdite concentrate sono:

(relativo alla derivazione)  k 23=-0,92*(1-x)2 –x2[(1,2*(y*cos γ-1)+0,8*(1-y2)-(1-1/y)*y* cos γ)) +(2-1/y)*x*(1-x)

(relativo al condotto di monte)  k 13=-0,03*(1-x)2 –X2[1+1,62 (y*cos γ-1)+0,38*(1-y2)-(1-1/y)*y* cos γ)) +(2-1/y)*x*(1-x)

Dove:



la perdita nella derivazione è                             : Δp=ρ k23 V22/2

la perdita nel passaggio diritto (ramo di monte) è: Δp=ρ k13 V12/2



Riga 14: se SI le utenze vengono bilanciate tutte con un valore assegnato di K di una discontinuità fittizia tale che  tutti i percorsi hanno la stessa prevalenza

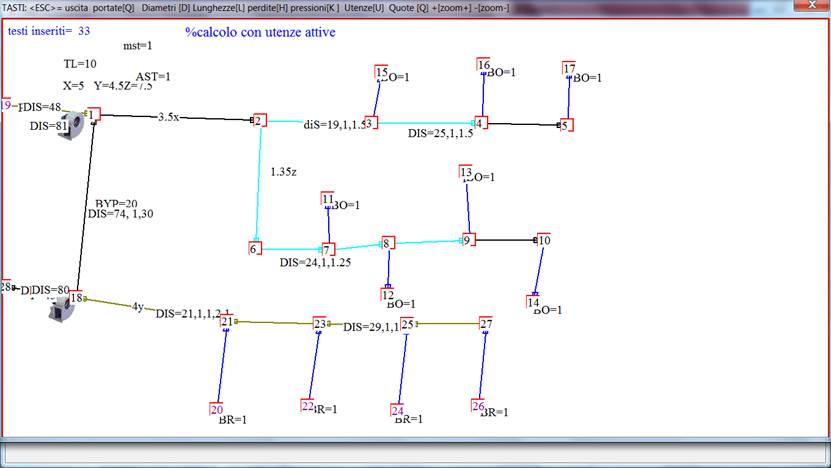

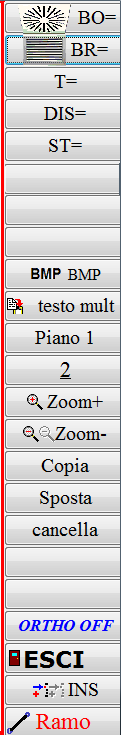

L’ambiente grafico. Comandi specifici:

BO= n    n=codice bocchetta di mandata

BR= n    n=codice bocchetta di ripresa

Bocchette di mandata e di ripresa condividono lo stesso archivio. E’ solo la descrizione che le differenzia.

<MST=1>        mandata standard=1

<AST=1>        ripresa standard=1

<BYP=20>       BYPASS canale:D=70, N.B il ramo di bypass viene individuato automativamente.





Tabulato di calcolo 03/03/2019 15:30:25 utente:non registrato

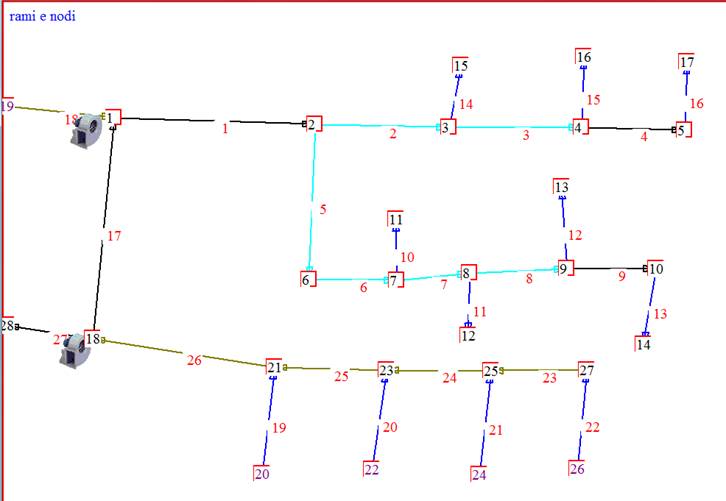

GEOMETRIA DELLA RETE:

Z:\temp\esempi\esempio_misto_aria.rete









I testi inseriti



  Rami                :  27

    Nodi TOTALI         :  28

    Nodi esterni        :  13

    Nodi esterni uscita :   8

    Nodi esterni entrata:   5

    Nodi interni        :  15

    Ingressi            : 5

    ramo ingresso[ 1]=  18

    nodo ingresso[ 1]=  19

    ramo ingresso[ 2]=  19

    nodo ingresso[ 2]=  20

    ramo ingresso[ 3]=  20

    nodo ingresso[ 3]=  22

    ramo ingresso[ 4]=  21

    nodo ingresso[ 4]=  24

    ramo ingresso[ 5]=  22

    nodo ingresso[ 5]=  26

ricerca diramazioni aperte...



Esame comandi  input grafico...

Esame utenze aeraulica

<BO=1>         utenza(mandata)  nodo= ramo= 14 COD=  1  Q=680.000

<BO=1>         utenza(mandata)  nodo= ramo= 15 COD=  1  Q=680.000

<BO=1>         utenza(mandata)  nodo= ramo= 16 COD=  1  Q=680.000

<BO=1>         utenza(mandata)  nodo= ramo= 11 COD=  1  Q=680.000

<BO=1>         utenza(mandata)  nodo= ramo= 13 COD=  1  Q=680.000

<BO=1>         utenza(mandata)  nodo= ramo= 12 COD=  1  Q=680.000

<BO=1>         utenza(mandata)  nodo= ramo= 10 COD=  1  Q=680.000

<BR=1>         utenza(aspirazione)  nodo= ramo= 19 COD=  1  Q=680.000

<BR=1>         utenza(aspirazione)  nodo= ramo= 20 COD=  1  Q=680.000

<BR=1>         utenza(aspirazione)  nodo= ramo= 21 COD=  1  Q=680.000

<BR=1>         utenza(aspirazione)  nodo= ramo= 22 COD=  1  Q=680.000

Analisi testi generali input grafico

<TL=10>        tutti rami L=    10.000

<X=5>          X=   5

<Y=4.5>        Y=   5

<Z=7.5>        Z=   8

Analisi testi specifici input grafico

<P=45>         VENTILATORE ord:1 cod: 45 RAMO= 27

<P=48>         VENTILATORE ord:2 cod: 48 RAMO= 18

<BYP=20>       BYPASS canale:D=70

<MST=1>        mandata standard=1

<AST=1>        ripresa standard=1

<DIS=19,1,1.5> ramo=   2 DIS= 19 CURVA 90 GRADI N=  1

<DIS=21,1,1,2.1ramo=  26 DIS= 21 CURVA RETT 90 GRADI CON R/W DEFINITO N=  1

<DIS=24,1,1.25>ramo=   6 DIS= 24 CURVA CIRC 3 SETTORI CON R/D DEFINITO N=  1

<DIS=25,1,1.5> ramo=   3 DIS= 25 CURVA CIRC 5 SETTORI CON R/D DEFINITO N=  1

<DIS=29,1,1.25>ramo=  24 DIS= 29 CURVA CIRC A SETTORI N=  1

<DIS=48>       ramo=  18 DIS= 48 imbocco circolare con invito N=  1

<DIS=63>       ramo=  27 DIS= 63 sbocco con invito rett N=  1

<DIS=80>       ramo=  27 DIS= 80 curva rett ad 1 segmento N=  1

<DIS=81>       ramo=  18 DIS= 81 curva rett 3 segmenti N=  1

<DIS=74, 1,30> ramo=  17 DIS= 74 regolatore a farfalla N=  1

riepilogo utenze di calcolo con le portate e  rami e nodi associati

utenza..ramo....nodo....Q

   1      14      15    680.000

   2      15      16    680.000

   3      16      17    680.000

   4      11      12    680.000

   5      13      14    680.000

   6      12      13    680.000

   7      10      11    680.000

   8      19      20    680.000

   9      20      22    680.000

  10      21      24    680.000

  11      22      26    680.000

ramo bypass=  17

Progetto tubazioni con una perdita di carico assegnata di :     1 Pa/m

----- Calcolo nominale ----------

Perdite di carico rami

ramo...Q.......tubazione     L.....k.....kb....Ptot...vel...

       mc/h                  m                 Pa     m/s

   1    4760    D=500          17.5   0.0         17.3  6.7

   2    2040    D=350          10.0   0.2         15.6  5.9

   3    1360    D=300          10.0   0.3         17.5  5.3

   4     680    D=250          10.0   0.0          8.1  3.8

   5    2720    D=400          10.1   0.0         10.6  6.0

   6    2720    D=400          10.0   0.4         19.1  6.0

   7    2040    D=350          10.0   0.0         11.9  5.9

   8    1360    D=300          10.0   0.0         11.9  5.3

   9     680    D=250          10.0   0.0          8.1  3.8

  10     680    D=250          10.0   0.0          8.1  3.8

  11     680    D=250          10.0   0.0          8.1  3.8

  12     680    D=250          10.0   0.0          8.1  3.8

  13     680    D=250          10.0   0.0          8.1  3.8

  14     680    D=250          10.0   0.0          8.1  3.8

  15     680    D=250          10.0   0.0          8.1  3.8

  16     680    D=250          10.0   0.0          8.1  3.8

  17       0    250X250        10.0   4.6          0.0  0.0

  18    4760    D=500          10.0   1.6         53.6  6.7

  19     680    D=250          10.0   0.0          8.1  3.8

  20     680    D=250          10.0   0.0          8.1  3.8

  21     680    D=250          10.0   0.0          8.1  3.8

  22     680    D=250          10.0   0.0          8.1  3.8

  23     680    D=250          10.0   0.0          8.1  3.8

  24    1360    D=300          10.0   0.3         18.0  5.3

  25    2040    D=350          10.0   0.0         11.9  5.9

  26    2720    D=400          18.0   0.2         23.0  6.0

  27    2720    D=400          10.0   2.1         56.2  6.0

Q=portata in mc/h

L=lunghezza tubazione  [m]

K=somma coefficienti perdite concentrate

Ptot=perdita di carico totale  in m H2O

vel=velocità  [m/s]  ?= perdita eccessiva

utenza =utenza corrispondente al ramo

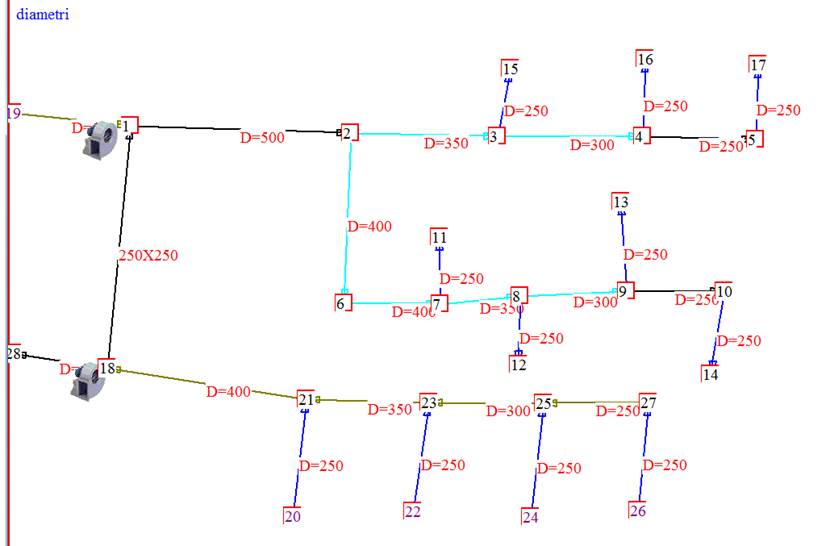

I diametri



------------------------------------------------------------------------

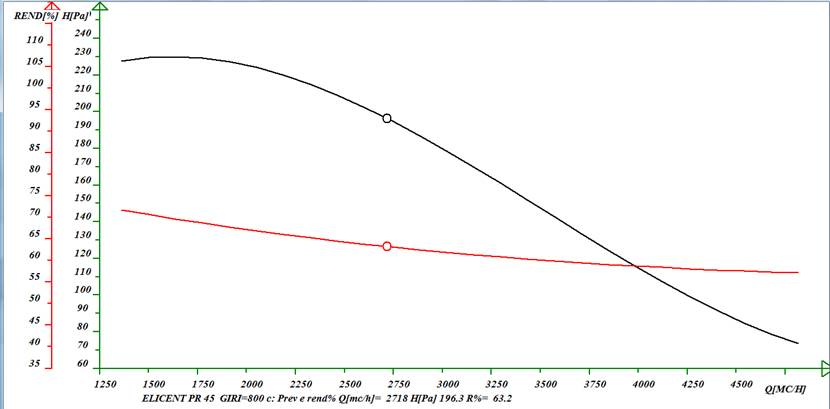

ESAME DATI ventilatore progressivo=1 codice=45

cod= 45 SAER FC 20-2B           Q min=  1.00 max=  5.00 H min= 13.0 max= 36.0

Equazione pompa H[Pa] Q[mc/h]

 H[m]=+40.500000-5.916643Q+1.958000Q^2-0.583330Q^3+0.041666Q^4

punto di lavoro nominale

portata   : 2720.0 mc/h

prevalenza:  196.2 mH2O

Ventilatore  Q min: 1360.0 Q max: 4816.0 mc/h

H min:     73 H max:    228 Pa

la portata ricade nel range della curva caratteristica

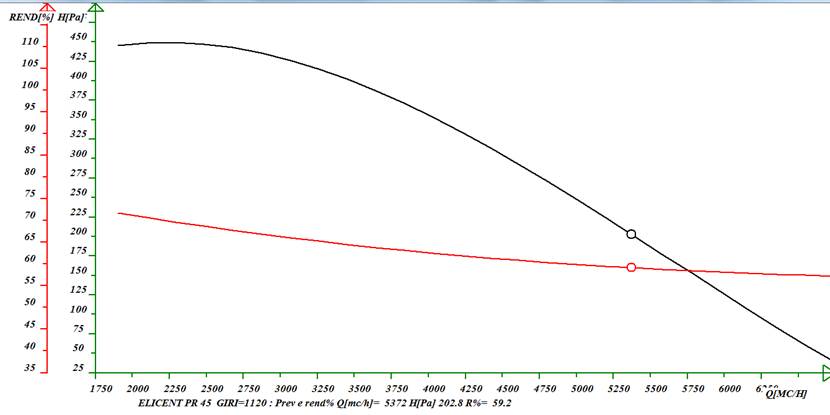

ESAME DATI ventilatore progressivo=2 codice=48

cod= 48 SOTERMEC VML 320        Q min=  1.50 max=  6.00 H min= 38.8 max=115.8

Equazione pompa H[Pa] Q[mc/h]

 H[m]=+131.40000-12.233338Q+2.339000Q^2-0.842425Q^3+0.060606Q^4

punto di lavoro nominale

portata   : 4760.0 mc/h

prevalenza:  275.9 mH2O

Ventilatore  Q min: 1904.0 Q max: 6742.0 mc/h

H min:     39 H max:    446 Pa

la portata ricade nel range della curva caratteristica

Riepilogo diramazioni e passaggi

------------------------------------------------------------------------

Mandata

Ord..cod..cod..ramo..ramo..ramo..V1....V2....V3....V3/V1..V2/V1..Kd....Kp....

     der.pd..  mon.. val.. der..      m/s

  1    1    2    10     7     6    6.0   5.9   3.8  0.64   0.98   1.32  0.09

  2    1    2    11     8     7    5.9   5.3   3.8  0.65   0.91   1.21  0.11

  3    1    2    12     9     8    5.3   3.8   3.8  0.72   0.72   0.79  0.35

  4    1    2    13     0     9    3.8         3.8  1.00          0.25

  5    1    2    14     3     2    5.9   5.3   3.8  0.65   0.91   1.21  0.11

  6    1    2    15     4     3    5.3   3.8   3.8  0.72   0.72   0.79  0.35

  7    1    2    16     0     4    3.8         3.8  1.00          0.25

Aspirazione

Ord.Der..PD...ramo.ramo.ramo.m2.....m3.....A2.....A3.....m23..A32..Kd....Kp....

    cod. cod..Der..pd...val

  8  67   68    19   25   26   680   2720  49087  125664  0.25 2.56 0.14  0.31

  9  67   68    20   24   25   680   2040  49087  96211   0.33 1.96 0.31  0.37

 10  67   68    21   23   24   680   1360  49087  70686   0.50 1.44 0.61  0.44

 11  67   68    22        23   680    680  49087  49087   1.00 1.00 1.20

m23=m2/m3  A32=A3/A2

------------------------------------------------------------------------

Dati generali

DATA:Domenica   03/03/2019  Ore:15:30:25

rete aeraulica

TITOLO PROGETTO:

nome file:Z:\temp\esempi\esempio_misto_aria.rete

data e dimensione file=03/03/2019 12:25:40 dimensione=   1764 bytes

Tolleranza nel progetto canali rettangolari:   10

OTTIMIZZAZIONE NELLA SELEZIONE :NON ATTIVA

fluido:Aria a t= 20.0 Altezza SLM:     0

t= 20 Viscosità[cst]:   14.96 massa vol[kg/mc]:   1.205

rapporto R/D oppure R/W curve = 1.25

DERIVAZIONE STANDARD= 1.25

DISCONTINUITA SELEZIONATE:

PROG..RAMO..COD..NUM..Diam..P1....P2....k....Descrizione

                   mm

   1     2    19    1   350 1.50       0.18  CURVA 90 GRADI

   2     3    25    1   300 1.50       0.32  CURVA CIRC 5 SETTORI CO

   3     3     2    1   300 0.91       0.11  PASSAGGIO DIRITTO CON C

   4     4     2    1   250 0.72       0.35  PASSAGGIO DIRITTO CON C

   5     6    24    1   400 1.25       0.39  CURVA CIRC 3 SETTORI CO

   6     7     2    1   350 0.98       0.09  PASSAGGIO DIRITTO CON C

   7     8     2    1   300 0.91       0.11  PASSAGGIO DIRITTO CON C

   8     9     2    1   250 0.72       0.35  PASSAGGIO DIRITTO CON C

   9    10     1    1   250 0.64       1.32  DERIVAZIONE CON CURVA R

  10    11     1    1   250 0.65       1.21  DERIVAZIONE CON CURVA R

  11    12     1    1   250 0.72       0.79  DERIVAZIONE CON CURVA R

  12    13     1    1   250 1.00       0.25  DERIVAZIONE CON CURVA R

  13    14     1    1   250 0.65       1.21  DERIVAZIONE CON CURVA R

  14    15     1    1   250 0.72       0.79  DERIVAZIONE CON CURVA R

  15    16     1    1   250 1.00       0.25  DERIVAZIONE CON CURVA R

  16    17    74    1   273 30.00      4.60  regolatore a farfalla

  17    18    48    1   500            0.40  imbocco circolare con i

  18    18    81    1   500            1.20  curva rett 3 segmenti

  19    19    67    1   250            0.14  diramazione ripresa 90°

  20    20    67    1   250            0.31  diramazione ripresa 90°

  21    21    67    1   250            0.61  diramazione ripresa 90°

  22    22    67    1   250            1.20  diramazione ripresa 90°

  23    23    68    1   250            0.44  passaggio diritto ripre

  24    24    29    1   300 1.25       0.35  CURVA CIRC A SETTORI

  25    24    68    1   300            0.37  passaggio diritto ripre

  26    25    68    1   350            0.31  passaggio diritto ripre

  27    26    21    1   400 1.00 2.10  0.19  CURVA RETT 90 GRADI CON

  28    27    63    1   400            0.80  sbocco con invito rett

  29    27    80    1   400            1.30  curva rett ad 1 segment

calcolo con utenze attive

Percorsi idraulici trovati= 12

Soluzione della rete con metodo iterativo di Cross

iterazione=    1      errore medio=130.859 percorsi ok=   0

….

iterazione=   49      errore medio= 0.122 percorsi ok=  12

Percorsi idraulici chiusi=  0 aperti= 12 totali= 12 attivi  12 non attivi=   0

Percorsi idraulici = 12

Iterazioni del calcolo iterativo= 49 scostamento medio=0.122

Verifica congruenza risultati

Verifica  della rete idraulica..

I percorsi idraulici sono verificati quando la differenza fra i valori

delle colonne :Pstatica e Perdite è minore di= 0.3 Pa

delta=incremento finale delle portate nel calcolo iterativo

Pstatica=differenza fra la quota geometrica iniziale e finale sommata

con la prevalenza della/e pompa/e

Perdite:perdite di carico del percorso idraulico

perc.....HW.......H.bocch..Hven.....residuo..

         Pa       Pa       Pa

   1         203     0.0      203     -0.2

   2         194     9.1      203      0.0

   3         198     5.0      203      0.2

   4         200     2.9      203     -0.1

   5         182    21.2      203      0.0

   6         193     9.6      203      0.0

   7         197     5.5      203      0.0

   8         173    23.3      196      0.0

   9         182    14.5      196      0.0

  10         189     7.2      196      0.0

  11         192     4.0      196      0.0

  12        -196     0.0     -196     -0.2

Le equazioni di equilibrio idraulico dei percorsi sono soddisfatte







Perdite di carico rami

ramo...Q.......tubazione     L.....k.....kb....Ptot...vel...

       mc/h                  m                 Pa     m/s

   1    6728    D=500          17.5   0.0         33.5  9.5

   2    3077    D=350          10.0   0.2         34.5  8.9

   3    1665    D=300          10.0   0.6         34.0  6.5

   4     717    D=250          10.0   0.7         15.7  4.1

   5    3651    D=400          10.1   0.0         18.6  8.1

   6    3651    D=400          10.0   0.4         33.8  8.1

   7    2117    D=350          10.0   0.3         18.9  6.1

   8    1194    D=300          10.0   0.3         12.7  4.7

   9     515    D=250          10.0   0.7          8.3  2.9

  10    1534    D=250          10.0   0.3         49.0  8.7

  11     922    D=250          10.0   0.4         20.9  5.2

  12     679    D=250          10.0   0.5         12.2  3.8

  13     515    D=250          10.0   0.3          6.1  2.9

  14    1412    D=250          10.0   0.3         45.5  8.0

  15     948    D=250          10.0   0.5         23.0  5.4

  16     717    D=250          10.0   0.3         11.4  4.1

  17    1355    250X250        10.0   4.6        117.3  6.0

  18    5372    D=500          10.0   1.6         68.1  7.6

  19    1481    D=250          10.0   0.7         66.7  8.4

  20    1165    D=250          10.0   0.8         43.0  6.6

  21     818    D=250          10.0   0.8         22.1  4.6

  22     610    D=250          10.0   1.2         15.2  3.5

  23     610    D=250          10.0   0.5         10.0  3.5

  24    1428    D=300          10.0   0.8         28.2  5.6

  25    2593    D=350          10.0   0.4         32.6  7.5

  26    4074    D=400          18.0   0.2         50.0  9.0

  27    2718    D=400          10.0   2.1         56.1  6.0

Q=portata in mc/h

L=lunghezza tubazione  [m]

K=somma coefficienti perdite concentrate

Ptot=perdita di carico totale  in m H2O

vel=velocità  [m/s]  ?= perdita eccessiva

utenza =utenza corrispondente al ramo



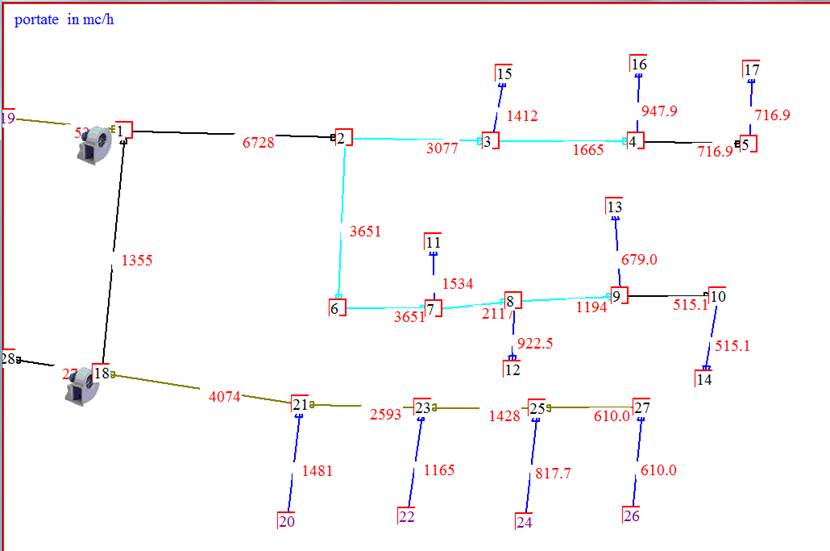

Le portate



ESAME DATI ventilatore progressivo=1 codice=45

cod= 45 SAER FC 20-2B           Q min=  1.00 max=  5.00 H min= 13.0 max= 36.0

Equazione pompa H[Pa] Q[mc/h]

 H[m]=+40.500000-5.916643Q+1.958000Q^2-0.583330Q^3+0.041666Q^4

punto di lavoro reale

portata:    2718 mc/h

prevalenza:  196.3 Pa

Ventilatore  Q min: 1360.0 Q max: 4816.0 mc/h

H min:     73 H max:    228 Pa

la portata ricade nel range della curva caratteristica

ESAME DATI ventilatore progressivo=2 codice=48

cod= 48 SOTERMEC VML 320        Q min=  1.50 max=  6.00 H min= 38.8 max=115.8

Equazione pompa H[Pa] Q[mc/h]

 H[m]=+131.40000-12.233338Q+2.339000Q^2-0.842425Q^3+0.060606Q^4

punto di lavoro reale

portata:    5372 mc/h

prevalenza:  202.8 Pa

Ventilatore  Q min: 1904.0 Q max: 6742.0 mc/h

H min:     39 H max:    446 Pa

la portata ricade nel range della curva caratteristica





Dettagli accidentalità

RAMO.DESCRIZIONE..................cod.V.....Vp.....V/Vp..k

  3  PASSAGGIO DIRITTO CON CURVA R  2    8.9   6.5  0.74  0.32

  4  PASSAGGIO DIRITTO CON CURVA R  2    6.5   4.1  0.62  0.69

  7  PASSAGGIO DIRITTO CON CURVA R  2    8.1   6.1  0.76  0.27

  8  PASSAGGIO DIRITTO CON CURVA R  2    6.1   4.7  0.77  0.25

  9  PASSAGGIO DIRITTO CON CURVA R  2    4.7   2.9  0.62  0.68

 10  DERIVAZIONE CON CURVA R/B =1,  1    8.1   8.7  1.08  0.25

 11  DERIVAZIONE CON CURVA R/B =1,  1    6.1   5.2  0.85  0.40

 12  DERIVAZIONE CON CURVA R/B =1,  1    4.7   3.8  0.82  0.46

 13  DERIVAZIONE CON CURVA R/B =1,  1    2.9   2.9  1.00  0.25

 14  DERIVAZIONE CON CURVA R/B =1,  1    8.9   8.0  0.90  0.35

 15  DERIVAZIONE CON CURVA R/B =1,  1    6.5   5.4  0.82  0.46

 16  DERIVAZIONE CON CURVA R/B =1,  1    4.1   4.1  1.00  0.25

RAMO.DESCRIZIONE..................cod.R/d...k

  2  CURVA 90 GRADI                19   1.50  0.18

  3  CURVA CIRC 5 SETTORI CON R/D  25   1.50  0.32

  6  CURVA CIRC 3 SETTORI CON R/D  24   1.25  0.39

RAMO.DESCRIZIONE..................cod.m2....m3....A2....A3....m2/m3..A3/A2..k

 19  diramazione ripresa 90°       67   1481  4074  49.1 125.7  0.36  2.56  0.75

 20  diramazione ripresa 90°       67   1165  2593  49.1  96.2  0.45  1.96  0.79

 21  diramazione ripresa 90°       67    818  1428  49.1  70.7  0.57  1.44  0.83

 22  diramazione ripresa 90°       67    610   610  49.1  49.1  1.00  1.00  1.20

 23  passaggio diritto ripresa 90° 68    818  1428  49.1  70.7  0.57  1.44  0.48

 24  passaggio diritto ripresa 90° 68   1165  2593  49.1  96.2  0.45  1.96  0.45

 25  passaggio diritto ripresa 90° 68   1481  4074  49.1 125.7  0.36  2.56  0.41

Perdite Bocchette calcolo reale

..                              mc/h   mc/h   Pa        m

ramo..cod...bocchetta           Qnom...Qcalc..H......   lancio

 14     1   gardair 500x200        680   1412    21.2

 15     1   gardair 500x200        680    948     9.6

 16     1   gardair 500x200        680    717     5.5

 11     1   gardair 500x200        680    922     9.1

 13     1   gardair 500x200        680    515     2.9

 12     1   gardair 500x200        680    679     5.0

 10     1   gardair 500x200        680   1534    25.0

 19     1   gardair 500x200        680   1481    23.3

 20     1   gardair 500x200        680   1165    14.5

 21     1   gardair 500x200        680    818     7.2

 22     1   gardair 500x200        680    610     4.0

DETTAGLI PERDITE CANALI

ramo  Q......Pdis...Pcon...Pval...Pdet...Put....Ptot...vel....

        mc/h   Pa      "      "      "    "      "      m/sec

    1   6728   33.5    0.0    0.0    0.0          33.5   9.52

    2   3077   26.0    8.6    0.0    0.0          34.5   8.88

    3   1665   17.5   16.5    0.0    0.0          34.0   6.54

    4  716.9    8.9    6.8    0.0    0.0          15.7   4.06

    5   3651   18.6    0.0    0.0    0.0          18.6   8.07

    6   3651   18.3   15.5    0.0    0.0          33.8   8.07

    7   2117   12.7    6.2    0.0    0.0          18.9   6.11

    8   1194    9.3    3.4    0.0    0.0          12.7   4.69

    9  515.1    4.8    3.5    0.0    0.0           8.3   2.91

   10   1534   37.6   11.4    0.0    0.0          49.0   8.68

   11  922.5   14.3    6.6    0.0    0.0          20.9   5.22

   12  679.0    8.1    4.1    0.0    0.0          12.2   3.84

   13  515.1    4.8    1.3    0.0    0.0           6.1   2.91

   14   1412   32.1   13.4    0.0    0.0          45.5   7.99

   15  947.9   15.1    8.0    0.0    0.0          23.0   5.36

   16  716.9    8.9    2.5    0.0    0.0          11.4   4.06

   17   1355   16.8  100.5    0.0    0.0         117.3   6.02

   18   5372   12.4   55.7    0.0    0.0          68.1   7.60

   19   1481   35.2   31.6    0.0    0.0          66.7   8.38

   20   1165   22.3   20.7    0.0    0.0          43.0   6.59

   21  817.7   11.4   10.7    0.0    0.0          22.1   4.63

   22  610.0    6.6    8.6    0.0    0.0          15.2   3.45

   23  610.0    6.6    3.4    0.0    0.0          10.0   3.45

   24   1428   13.1   15.1    0.0    0.0          28.2   5.61

   25   2593   18.7   13.9    0.0    0.0          32.6   7.49

   26   4074   40.7    9.3    0.0    0.0          50.0   9.00

   27   2718   10.5   45.7    0.0    0.0          56.1   6.01

LEGENDA

Q=portata

Pdis=perdita distribuita

Pcon=perdita nelle accidentalità

Pval=perdita valvole

Pdet=perdita detentori

Preg=perdita valvole di regolazione

Put=perdita di carico nelle utenze

(fancoil,bocchette..)

Ptot=totale delle perdite

VEL=velocità nella tubazione

------------------------------------------------------------------------

reynolds x 1000

rugosità relativa x1000

t= 20 Viscosità[cst]:   14.96 massa vol[kg/mc]:   1.204

Calcolo perdite di carico continue secondo la formula DARCY implicita

ramo      Q       D int   L       vel     Rug     REYN    f       Dp

          mc/h    mm      m       m/s     rel     olds            Pa

   1       6728  500.0      17.5 9.52       0.40  318181  0.0175    33.5

   2       3077  350.0      10.0 8.88       0.57  207890  0.0191    26.0

   3       1665  300.0      10.0 6.54       0.67  131231  0.0204    17.5

   4        717  250.0      10.0 4.06       0.80   67813  0.0225     8.9

   5       3651  400.0      10.1 8.07       0.50  215822  0.0187    18.6

   6       3651  400.0      10.0 8.07       0.50  215822  0.0187    18.3

   7       2117  350.0      10.0 6.11       0.57  143004  0.0198    12.7

   8       1194  300.0      10.0 4.69       0.67   94125  0.0211     9.3

   9        515  250.0      10.0 2.91       0.80   48723  0.0235     4.8

  10       1534  250.0      10.0 8.68       0.80  145110  0.0207    37.6

  11        922  250.0      10.0 5.22       0.80   87256  0.0218    14.3

  12        679  250.0      10.0 3.84       0.80   64227  0.0226     8.1

  13        515  250.0      10.0 2.91       0.80   48723  0.0235     4.8

  14       1412  250.0      10.0 7.99       0.80  133569  0.0209    32.1

  15        948  250.0      10.0 5.36       0.80   89665  0.0217    15.1

  16        717  250.0      10.0 4.06       0.80   67813  0.0225     8.9

  17       1355  273.3      10.0 6.02       0.73  110075  0.0210    16.8

  18       5372  500.0      10.0 7.60       0.40  254077  0.0179    12.4

  19       1481  250.0      10.0 8.38       0.80  140107  0.0208    35.2

  20       1165  250.0      10.0 6.59       0.80  110197  0.0213    22.3

  21        818  250.0      10.0 4.63       0.80   77348  0.0221    11.4

  22        610  250.0      10.0 3.45       0.80   57696  0.0230     6.6

  23        610  250.0      10.0 3.45       0.80   57696  0.0230     6.6

  24       1428  300.0      10.0 5.61       0.67  112536  0.0207    13.1

  25       2593  350.0      10.0 7.49       0.57  175172  0.0194    18.7

  26       4074  400.0      18.0 9.00       0.50  240842  0.0185    40.7

  27       2718  400.0      10.0 6.01       0.50  160713  0.0192    10.4

Q=portata,Rug rel=rugosità relativa,REYNOLDS=numero di reynolds

f=coefficiente di attrito,DP=perdita di carico unitaria

Riepilogo diramazioni e passaggi

------------------------------------------------------------------------

Mandata

Ord..cod..cod..ramo..ramo..ramo..V1....V2....V3....V3/V1..V2/V1..Kd....Kp....

     der.pd..  mon.. val.. der..      m/s

  1    1    2    10     7     6    8.1   6.1   8.7  1.08   0.76   0.25  0.27

  2    1    2    11     8     7    6.1   4.7   5.2  0.85   0.77   0.40  0.25

  3    1    2    12     9     8    4.7   2.9   3.8  0.82   0.62   0.46  0.68

  4    1    2    13     0     9    2.9         2.9  1.00          0.25

  5    1    2    14     3     2    8.9   6.5   8.0  0.90   0.74   0.35  0.32

  6    1    2    15     4     3    6.5   4.1   5.4  0.82   0.62   0.46  0.69

  7    1    2    16     0     4    4.1         4.1  1.00          0.25

Aspirazione

Ord.Der..PD...ramo.ramo.ramo.m2.....m3.....A2.....A3.....m23..A32..Kd....Kp....

    cod. cod..Der..pd...val

  8  67   68    19   25   26  1481   4074  49087  125664  0.36 2.56 0.75  0.41

  9  67   68    20   24   25  1165   2593  49087  96211   0.45 1.96 0.79  0.45

 10  67   68    21   23   24   818   1428  49087  70686   0.57 1.44 0.83  0.48

 11  67   68    22        23   610    610  49087  49087   1.00 1.00 1.20

m23=m2/m3  A32=A3/A2

Dettaglio congruenza percorso 1

------------------------------------------------------------------------

percorso=   1 QG2=  0.0 m QG1=  0.0 m nodo finale= 11 rami=   5

prog..ramo..Q........L......tubo..............HW.......

            mc/h     m                        Pa

   5    18  5372.128  10.0 12x1.2                  68.1 +

   4     1  6727.516  17.5 12x1.2                  33.5 +

   3     5  3650.617  10.1 8x1.2                   18.6 +

   2     6  3650.617  10.0 8x1.2                   33.8 +

   1    10  1534.079  10.0 22x1                    49.0 +

QG,PU, HW, HP[Pa] portate in mc/h

Q utenza =1534.079 PU=Perdita utenza=       0.0 HW=perdite rami=   203.0

QG= Quote geom=       0 HP=Pompa/e:   202.8 [PU+HW]=     203 QG+HP=   202.8

Differenza  PU+HW-QG-HP=     0.1

Computo tubazioni

COD       TUBAZIONE                              L         Peso

..                                               m         Kg

  17      22x1                                  140.000     82.20

  19      28x1                                   30.000     22.65

  20      30x1                                   30.000     24.33

  21      8x1.2                                  48.125     10.98

  23      12x1.2                                 27.500      9.97

  48      25x1.5                                 10.000      9.86

peso totale= 2080.3

Computo    bocchette aria

codice    tipo                               numero

    1...gardair 500x200                            11

DETTAGLI  TUBAZIONI

  cod  Tubo     D int   D est   spess   peso    SERIE

              mm      mm              kg/m

 17     22x1     20.0   22.00    1.00    0.59   UNI 7773-Tubi di rame  s= 1.0

 19     28x1     26.0   28.00    1.00    0.75   UNI 7773-Tubi di rame  s= 1.0

 20     30x1     28.0   30.00    1.00    0.81   UNI 7773-Tubi di rame  s= 1.0

 21     8x1.2     5.6    8.00    1.20    0.23   UNI 7773-Tubi di rame  s= 1.2

 23     12x1.2    9.6   12.00    1.20    0.36   UNI 7773-Tubi di rame  s= 1.2

 48     25x1.5   22.0   25.00    1.50    0.99   UNI 7773-Tubi di rame  s= 1.5

------------------------------------------------------------------------

report errori=  0

Tempo di calcolo=   0.405 secondi
