Tabulato
di calcolo 25/05/2019 18:11:36 utente:
ricerca
diramazioni aperte...
Esame
comandi
input grafico...
Analisi

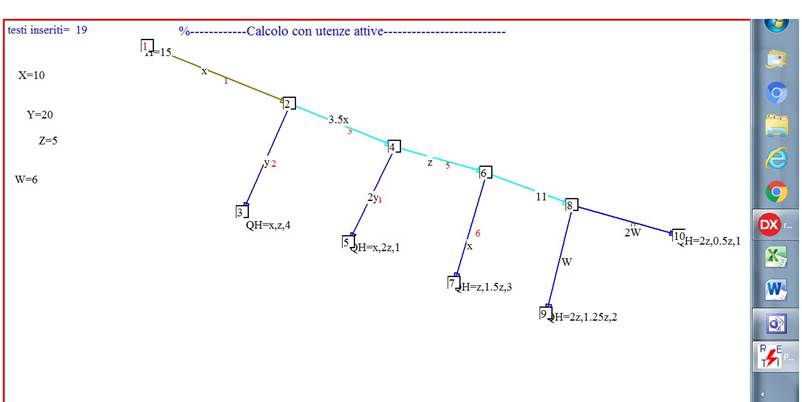

testi generali input grafico
<X=10> X=
10
<Y=20> Y=
20
<Z=5> Z=
5
<W=6> W=
6
Utenze
trovate= 5
Esame
utenze dei comandi grafici
utenze
totali trovate= 5
riepilogo
utenze di calcolo con le portate

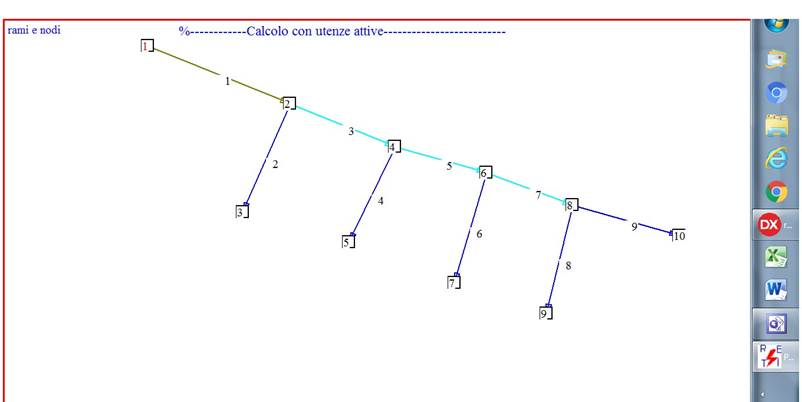

e rami e nodi associati
utenza..ramo....nodo......Q......H
geom Ute
..........................mc/h
..m H2O
1
2 3 10.000
5.00 utenza generica 4
2
4 5 10.000
10.00 utenza generica 1
3
6 7 5.000
7.50 utenza generica 3
4
8 9 10.000
6.25 utenza generica 2
5
9 10 10.000
2.50 utenza generica 1
utenze
attive trovate= 5
------------------------------------------------------------------------
ingressi
ingressi=
1
nodo
iniziale= 1 nodo finale ingresso
rete= 2
rami 1
nodi 1
Esame
della rete
derivazioni= 5 aperte=
5 chiuse= 0
rami =
9
nodi =
10
Montanti = 0
punti
tripli = 4
Rami Derivazioni
= 5
"
Ingressi = 1
"
Montanti = 0
"
Montanti 2 =
0
"
Anelli/maglie= 0
"
derivazioni chiuse= 0
utenze trovate=
5
portata
nominale rete con le utenze tutte attive=45.000 mc/h
------------------------------------------------------------------------
Completo
esame della rete ingresso= 1
Montanti = 1
Maglie =
0
Subreti =
0
Montanti
2 =
0
percorsi
totali trovati= 5
controllo
percorsi idraulici..
completa analisi testi cad..
Analisi
testi specifici input grafico
<H=15> pressione
iniziale ingresso 1= 15.0 mH2O
assegnazione utenze ai percorsi..
esame
utenze ripetute..
Progetto
tubazioni con una perdita di carico
assegnata di : 250 Pa/m

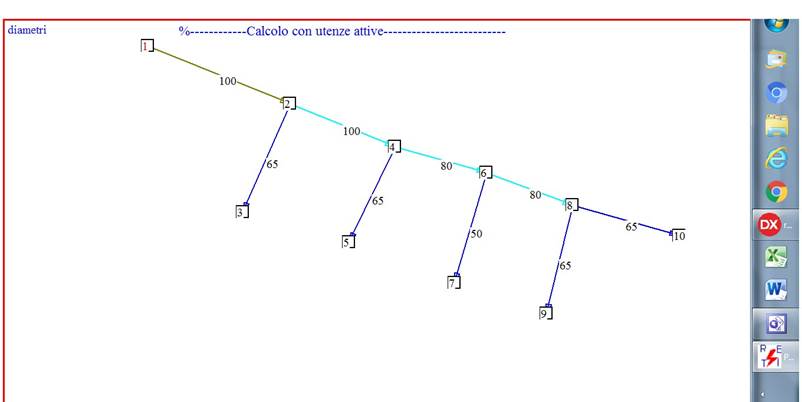

Dimensionamento
maglie con il max diametro
-----
Calcolo nominale ----------
------------------------------------------------------------------------
Perdite
di carico rami
ramo
Q
tubazione L k
Pt vel
mc/h
m
Pa
m/s
1
45.00 100
10.0 0.0
1934 1.4
2
10.00 65
20.0 0.0
1946 0.7
3
35.00 100
35.0 0.0
4230 1.1
4 10.00 65
40.0 0.0
3892
0.7
5
25.00 80
5.0 0.0
1198 1.3
6
5.000 50
10.0 0.0
987 0.6
7
20.00 80
11.0 0.0
1738 1.1
8
10.00 65
6.0 0.0
584 0.7
9
10.00 65
12.0 0.0
1168 0.7
Q=portata
in mc/h
L=lunghezza
tubazione [m]
K=somma
coefficienti perdite concentrate
Ptot=perdita
di carico totale in m H2O
vel=velocitā [m/s]
?= perdita eccessiva
utenza
=utenza corrispondente al ramo
------------------------------------------------------------------------
Progetto
tubazioni con una perdita di carico
assegnata di : 250 Pa/m
Dimensionamento
maglie con il max diametro
-----
Calcolo nominale ----------
------------------------------------------------------------------------
Perdite
di carico rami
ramo
Q
tubazione L k
Pt
vel
mc/h
m
Pa
m/s
1
45.00 100
10.0 0.0
1934 1.4
2
10.00 65
20.0 0.0
1946 0.7
3
35.00 100
35.0 0.0
4230 1.1
4
10.00 65
40.0 0.0
3892 0.7
5
25.00 80
5.0 0.0
1198 1.3
6
5.000 50
10.0 0.0
987 0.6
7
20.00 80
11.0 0.0
1738 1.1
8
10.00 65
6.0 0.0
584 0.7
9
10.00 65
12.0 0.0
1168 0.7
Q=portata
in mc/h
L=lunghezza
tubazione [m]
K=somma
coefficienti perdite concentrate
Ptot=perdita
di carico totale in m H2O
vel=velocitā [m/s]
?= perdita eccessiva
utenza
=utenza corrispondente al ramo
------------------------------------------------------------------------
------------------------------------------------------------------------
Dati
generali
DATA:Sabato 25/05/2019
Ore:18:11:36
generica
TITOLO
PROGETTO:
nome
file:z:\temp\esempi\esempio_xyz.rete
data
e dimensione file=28/04/2019 23:19:26 dimensione=
1043 bytes
Rete
generica
Serie
tubi di default nel progetto:UNI 8863-Tubi acciaio-M
perdita
di carico unitaria ammessa= 250.00 Pa
Fluido:ACQUA
A 10'C VISC[cst]:
1.3 massa vol[kg/mc]:1001.0
formula
calcolo perdite di carico DARCY-WEISBACH
------------------------------------------------------------------------
%CARICO
IDRAULICO AI NODI INIZIALE E
FINALI(PRESSIONE+QUOTA GEOMETRICA)
UTENZA
RAMO PORTATA
quota geom+piez
SUP
.
mc/h metri
h2o mq
1
2 10.000 5.000
2
4 10.000 10.000
3
6
5.000 7.500
4
8 10.000 6.250
5
9 10.000 2.500

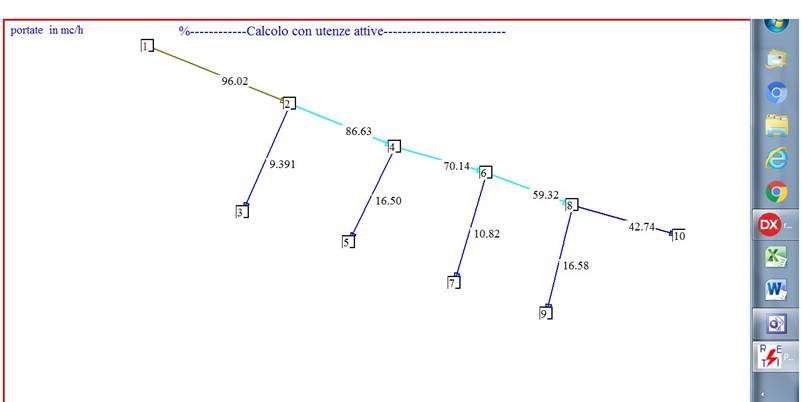

------------Calcolo
con utenze
attive--------------------------
Percorsi
idraulici trovati= 5
Assegno
e controllo quote geometriche..
TUTTI
I PERCORSI IDRAULICI HANNO PREVALENZA MAGGIORE/UGUALE A QUELLA MINIMA
Soluzione
della rete con metodo iterativo di
Cross
iterazione= 1
errore medio= 5.108 percorsi ok=
0
iterazione= 2
errore medio= 1.919 percorsi ok=
0
iterazione= 3
errore medio= 1.154 percorsi ok=
0
iterazione= 4
errore medio= 0.746 percorsi ok=
0
iterazione= 5
errore medio= 0.497 percorsi ok=
0
iterazione= 6
errore medio= 0.336 percorsi ok=
0
iterazione= 7
errore medio= 0.234 percorsi ok=
0
iterazione= 8
errore medio= 0.187 percorsi ok=
0
iterazione= 9
errore medio= 0.161 percorsi ok=
1
iterazione= 10
errore medio= 0.142 percorsi ok=
0
iterazione= 11
errore medio= 0.126 percorsi ok=
0
iterazione= 12
errore medio= 0.110 percorsi ok=
0
iterazione= 13
errore medio= 0.096 percorsi ok=
0
iterazione= 14
errore medio= 0.083 percorsi ok=
0
iterazione= 15
errore medio= 0.072 percorsi ok=
0
iterazione= 16
errore medio= 0.062 percorsi ok=
0
iterazione= 17
errore medio= 0.053 percorsi ok=
0
iterazione= 18
errore medio= 0.046 percorsi ok=
0
iterazione= 19
errore medio= 0.039 percorsi ok=
0
iterazione= 20
errore medio= 0.033 percorsi ok=
0
iterazione= 21
errore medio= 0.028 percorsi ok=
0
iterazione= 22
errore medio= 0.024 percorsi ok=
0
iterazione= 23
errore medio= 0.021 percorsi ok=
1
iterazione= 24
errore medio= 0.018 percorsi ok=
1
iterazione= 25
errore medio= 0.015 percorsi ok=
1
iterazione= 26
errore medio= 0.013 percorsi ok=
2
iterazione= 27
errore medio= 0.011 percorsi ok=
3
iterazione= 28
errore medio= 0.009 percorsi ok=
3
iterazione= 29
errore medio= 0.008 percorsi ok=
3
iterazione= 30
errore medio= 0.007 percorsi ok=
3
iterazione= 31
errore medio= 0.006 percorsi ok=
3
iterazione= 32
errore medio= 0.005 percorsi ok=
3
iterazione= 33
errore medio= 0.004 percorsi ok=
3
iterazione= 34
errore medio= 0.003 percorsi ok=
4
iterazione= 35
errore medio= 0.003 percorsi ok=
4
iterazione= 36
errore medio= 0.002 percorsi ok=
5
Percorsi
idraulici chiusi= 0 aperti=
5 totali=
5 attivi 5 non attivi= 0
Iterazioni
del calcolo iterativo= 36 scostamento medio=0.002
Verifica
congruenza risultati
Verifica
della rete idraulica..
I
percorsi idraulici sono verificati quando la differenza fra i valori
delle
colonne :Pstatica e Perdite č minore di=
150 Pa
delta=incremento
finale delle portate nel calcolo iterativo
Pstatica=differenza
fra la quota geometrica iniziale e finale sommata
con
la prevalenza della/e pompa/e
Perdite:perdite
di carico del percorso idraulico
percorso..tipo......Pstatica..Perdite...residuo...delta.....stato
Pa
Pa
Pa
mc/h
1
aperto 98100 9923
-5.4 -0.000
OK
2
aperto 49050 41519
-27.4 -0.002
OK
3
aperto 73575 44348
-15.7 -0.001
OK
4
aperto 85838 55368
-92.3 -0.004
OK
5
aperto 122625 71772
119.5 0.006
OK
Le
equazioni di equilibrio idraulico dei
percorsi sono soddisfatte
------------------------------------------------------------------------
Perdite
di carico rami
ramo
Q
tubazione L k
Pt
vel
mc/h
m
Pa
m/s
1
96.02 100
10.0 0.0
8189 3.1
2
9.391 65
20.0 0.0
1735 0.7
3
86.63
100
35.0 0.0
23514 2.8
4
16.50 65
40.0 0.0
9814 1.2
5
70.14 80
5.0 0.0
8556 3.8
6
10.82 50
10.0 0.0
4090 1.4
7
59.32 80
11.0 0.0
13623 3.2
8
16.58 65
6.0 0.0
1487 1.2
9
42.74 65
12.0 0.0
17903 3.2
Q=portata
in mc/h
L=lunghezza
tubazione [m]
K=somma
coefficienti perdite concentrate
Ptot=perdita
di carico totale in m H2O
vel=velocitā [m/s]
?= perdita eccessiva
utenza
=utenza corrispondente al ramo
------------------------------------------------------------------------
Pressioni
e portate alle utenze generiche
utenza..codice..Nodo....Q.......Q.......H
geo...P.......P.......
utenza
mc/h L/min m
mH2O bar
1
4
3 9.391
156.5 5.00
8.989
0.882
2
1
5 16.495
274.9 10.00
0.770
0.076
3
3
7 10.815
180.3 7.50
2.981
0.292
4
2
9 16.585
276.4 6.25
3.115
0.306
5
1
10 42.736
712.3 2.50
5.172
0.507
------------------------------------------------------------------------
DETTAGLI
PERDITE TUBAZIONI
ramo
Q......Pdis...Pcon...Pval...Pdet...Put....Ptot...vel....
mc/h PA
" " "
" " m/sec
1
96.02 8189
0
0 0 8189
3.06
2
9.391 1735
0
0 0 1735
0.70
3
86.63 23514
0
0 0 23514
2.76
4
16.50 9814
0
0 0 9814
1.23
5
70.14 8556
0
0 0 8556
3.79
6
10.82 4090
0
0 0 4090
1.36
7
59.32 13623
0
0
0
13623 3.21
8
16.58 1487
0
0 0 1487
1.24
9
42.74 17903
0
0 0 17903
3.18
LEGENDA
Q=portata
Pdis=perdita
distribuita
Pcon=perdita
nelle accidentalitā
Pval=perdita
valvole
Pdet=perdita
detentori
Preg=perdita
valvole di regolazione
Put=perdita
di carico nelle utenze
(fancoil,bocchette..)
Ptot=totale
delle perdite
VEL=velocitā
nella tubazione
------------------------------------------------------------------------
rugositā
relativa x1000
Fluido:ACQUA
A 10'C VISC[cst]:
1.3 massa vol[kg/mc]:1001.0
Calcolo
perdite di carico continue secondo la
formula DARCY implicita
ramo
Q D int L
vel
Rug REYN f
Dp
mc/h mm
m
m/s rel olds
Pa
1 96.022
105.3 10.0
3.06 0.44
246006 0.0181
8088
2
9.391 68.9
20.0 0.70 0.67
36768 0.0243
1726
3
86.631 105.3
35.0 2.76 0.44
221948 0.0183
23255
4
16.495 68.9
40.0 1.23 0.67
64586 0.0222
9744
5
70.136 80.9
5.0 3.79 0.57
233883 0.0189
8406
6
10.815 53.1
10.0 1.36 0.87
54947 0.0233
4047
7
59.321 80.9
11.0 3.21 0.57
197818 0.0192
13410
8
16.585 68.9
6.0 1.24 0.67
64938 0.0222
1477
9
42.736 68.9
12.0 3.18 0.67
167333 0.0199
17604
Q=portata,Rug rel=rugositā
relativa,REYNOLDS=numero di reynolds
f=coefficiente
di attrito,DP=perdita di carico unitaria
------------------------------------------------------------------------
Pressioni
ai nodi
Nodo
Quota...Qg+QP...QG+QP...P
m m
H2O bar
m H2O
1
0.000 15.000
1.472
15.000
2
0.000 14.165
1.390
14.165
3
5.000 13.988
1.372
8.988
4
0.000 11.768
1.154
11.768
5
10.000 10.768
1.056
0.768
6
0.000 10.896
1.069
10.896
7
7.500 10.479
1.028
2.979
8
0.000 9.507 0.933
9.507
9
6.250 9.356 0.918
3.106
10
2.500 7.682 0.754
5.182
------------------------------------------------------------------------
percorsi
effettivi= 5
------------------------------------------------------------------------
Dettaglio
congruenza percorso
------------------------------------------------------------------------
percorso= 6 QG2=
0.0 m QG1= 0.0 m nodo
finale= 9 rami=
0
prog..ramo..Q........L......tubo..............HW.......
mc/h m
Pa
QG,PU,
HW, HP[Pa] portate in mc/h
Q
utenza = 0.000 PU=Perdita utenza= 30562.1 HW=perdite rami=
0.0
QG=
Quote geom=
0 HP=Pompa/e: 0.0
[PU+HW]= 30562 QG+HP=
0.0
Differenza PU+HW-QG-HP= 30562.1
------------------------------------------------------------------------
-----------Computi-----------
------------------------------------------------------------------------
Computo
tubazioni
COD
TUBAZIONE
L
Peso
..
m
Kg
173
50
10.000 50.34
174
65
78.000 502.06
175
80
16.000 134.00
176
100
45.000 548.34
peso
totale= 1234.7
Computo
utenze generiche
codice tipo
numero
1...utenza generica 1
2
2...utenza generica 2
1
3...utenza generica 3
1
4...utenza generica 4
1
------------------------------------------------------------------------
DETTAGLI
TUBAZIONI
cod
Tubo D int D est
spess
peso SERIE
mm mm
kg/m
173 50
53.1 60.30
3.60
5.03 UNI 8863-Tubi acciaio-M
174 65
68.9 76.10
3.60
6.44 UNI 8863-Tubi acciaio-M
175 80
80.9 88.90
4.00
8.38 UNI 8863-Tubi acciaio-M
176 100
105.3 114.30
4.50
12.19 UNI 8863-Tubi acciaio-M
------------------------------------------------------------------------
Dettagli
utenze generiche
cod Descr
Qnom
K
1
utenza generica 1
100.0 60.0
2
utenza generica 2
60.0 30.0
3
utenza generica 3
30.0 20.0
4
utenza generica 4
50.0 10.0
CALCOLO
VOLUME ACQUA IMPIANTO
TUBAZIONI litri:
787.094
totale litri: 787.094
------------------------------------------------------------------------
------------------------------------------------------------------------
report
errori=
0
Tempo
di calcolo= 0.143 secondi
