RETI GAS

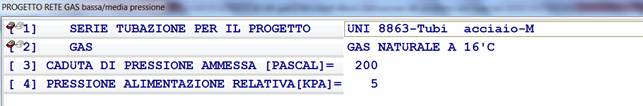

La maschera dei dati generali



 N.B. questa icona indica che il valore viene scelto da una lista





1 riga: serie Tubazioni Cliccando con il mouse sulla prima riga(prima colonna) si seleziona la serie dei tubi per il calcolo di progetto dei rami

2 riga: Gas: Cliccando con il mouse sulla seconda riga si seleziona il gas



3 riga: perdita  di pressione consentita fra alimentazione ed ogni singola utenza (in pascal):dato numerico da introdurre

4’riga:pressione di alimentazione (in KPA). Se la pressione di alimentazione è <5 il calcolo è in bassa pressione , se compreso fra 5 e 400 è in media pressione.



La serie di tubi può essere inserita anche nell’ambiente grafico con il comando

TUBI=N

La pressione di alimentazione può essere inserita  nell’ambiente grafico con il comando

PAL=X

Analogamente la perdita di pressione con il comando

PAM=X

Il gas con i comandi, rispettivamente per gas naturale e GPL:

GAS

GPL

Oppure FLU=N

I comandi dell’ambiente grafico





Inserisce la potenza termica dell’utenza(kw).Il comando può essere messo come testo come:

N=X

Inserisce la portata dell’utenza in stm3/h.Il comando può essere messo come testo come:

Q=X

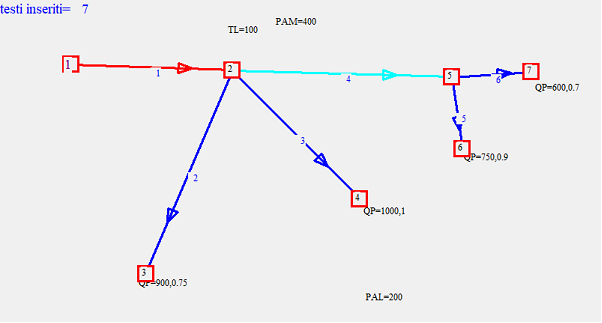

Nel calcolo in media pressione  l’utenza viene inserita con il comando

Dove Q=portata in st m3/h e P=pressione al nodo in bar.analogamente il comando può essere inserito come testo QP=X,Y

Attribuisce la ramo puntato dal testo il codice tubazione.Il comando può essere messo come testo come:

T=N

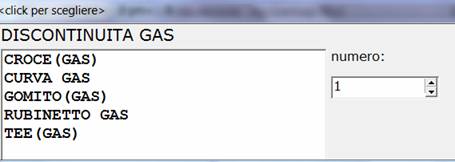

Attribuisce al ramo la discontinuità selezionata





In alternativa le discontinuità possono essere immesse  come testi con la seguente corrispondenza, rispetto all’elenco

CRO

CUR

GOM

SAR

TEE

Se il testo viene seguito da un numero , questo indica il numero di discontinuità uguali . Es CUR3= 3 curve

Attribuisce al ramo la serie di tubi specificata nel calcolo di progetto. Può essere inserito come testo con il comando ST=N

I nomi

Possono essere inseriti i nomi delle utenze facendo precedere il nome dal segno ! ex, nel nodo terminale del ramo dove è localizzata l’utenza EX:

!SALA PRANZO

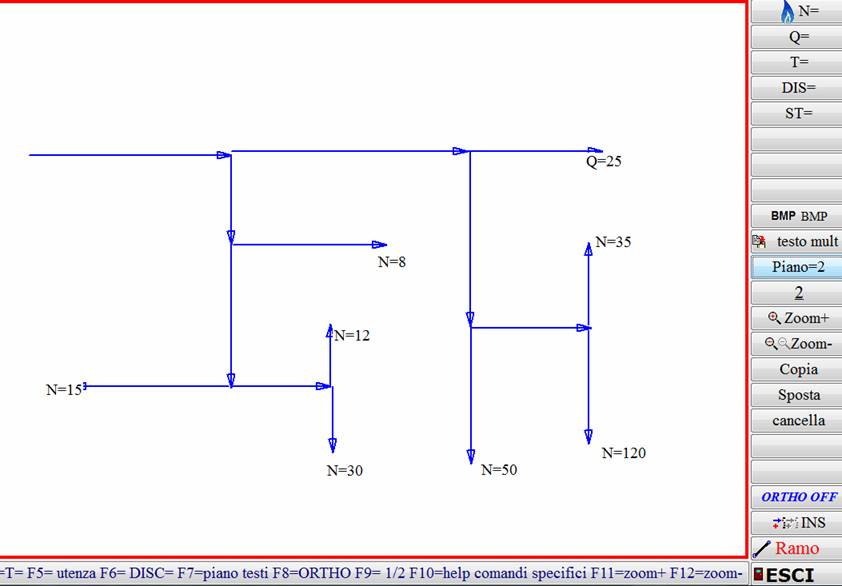

Le utenze vanno inserite attivando i bottoni N= e Q= in alto a destra e cliccando sul punto , che è il nodo terminale del ramo. Compare una finestra in cui inserire il valore

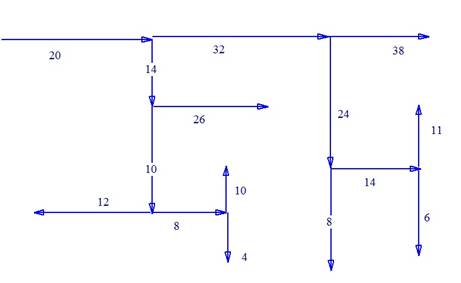

Le lunghezze vanno inserite rendendo attivi i bottoni in basso a destra: TESTO e INS e cliccando in corrispondenza del ramo.

Alla comarsa della finestra di immissione digitare il valore numerico .

Le discontinuità possono essere inserite come testi cliccando in corrispondenza dei rami ed immettendo i testi predefiniti.Oppure accedendo al bottone DISC





Formule di calcolo

Formule impiegate per il calcolo delle perdite di carico

reti gas in bassa pressione(fino a p<=5 kpa)

                              DP[mbar]=K L Q1.82/D4.82 L[m] Q[Stm3/h] D[mm]

k= formula di renouardt =2320000 x d

d=densità fittizia=(ρ/1.22)x (22/υ)-0.2

ρ= massa volumica

υ = viscosità cinematica

reti gas in media pressione(fino a p<=400 kpa



                         P2-P1=26,071 x d* x L x  L Q1.82/[ Pm D4.82  ]  P1,P2[bar]





Esempio di calcolo di rete in bassa pressione



Tabulato di calcolo 02/04/2018 20:19:18

GEOMETRIA DELLA RETE=

c:\delphi_retiuno_nuova_versione\esempi\esempio_gas_bassa_pressione.rete

    Rami                :  15

    Nodi TOTALI         :  16

    Nodi esterni        :   9

    Nodi esterni uscita :   8

    Nodi esterni entrata:   1

    Nodi interni        :   7

    Ingressi            : 1

    ramo ingresso[ 1]=   1

    nodo ingresso[ 1]=   1

------------------------------------------------------------------

Esame comandi relativi alle utenze

<N=15>         N[kw]= 15.0 nodo=  6

<N=30>         N[kw]= 30.0 nodo=  8

<N=12>         N[kw]= 12.0 nodo=  9

<N=8>          N[kw]=  8.0 nodo=  4

<N=50>         N[kw]= 50.0 nodo= 13

<N=120>        N[kw]=120.0 nodo= 15

<N=35>         N[kw]= 35.0 nodo= 16

<Q=25>         Q[mc/h]= 25.000 nodo= 12

---------------------------------------------------------

esame della rete

derivazioni=  8 aperte=  8 chiuse=  0

Montanti 1 =  2

punti tripli=  0

Maglie    =   0

Montanti 2 =  0

utenze  trovate=  8

portata nominale rete con le utenze tutte attive=   52 mc/h

------------------------------------------------------------------

Analisi testi generali input grafico

Analisi testi specifici input grafico

<RUB>          RUB=RUBINETTO GAS ,numero=  1 ,cod= 26 ,ramo=  1

<GOM3>         GOM3=GOMITO(GAS) ,numero=  3 ,cod= 22 ,ramo=  1

<CUR>          CUR=CURVA GAS ,numero=  1 ,cod= 11 ,ramo=  2

<CUR>          CUR=CURVA GAS ,numero=  1 ,cod= 11 ,ramo=  5

<GOM>          GOM=GOMITO(GAS) ,numero=  1 ,cod= 22 ,ramo=  5

<GOM>          GOM=GOMITO(GAS) ,numero=  1 ,cod= 22 ,ramo=  3

<CUR>          CUR=CURVA GAS ,numero=  1 ,cod= 11 ,ramo=  3

<CUR2>         CUR2=CURVA GAS ,numero=  2 ,cod= 11 ,ramo= 10

<GOM>          GOM=GOMITO(GAS) ,numero=  1 ,cod= 22 ,ramo= 12

<CUR>          CUR=CURVA GAS ,numero=  1 ,cod= 11 ,ramo= 12

<GOM>          GOM=GOMITO(GAS) ,numero=  1 ,cod= 22 ,ramo= 14

<GOM>          GOM=GOMITO(GAS) ,numero=  1 ,cod= 22 ,ramo= 15

<CUR>          CUR=CURVA GAS ,numero=  1 ,cod= 11 ,ramo= 15

<GOM>          GOM=GOMITO(GAS) ,numero=  1 ,cod= 22 ,ramo= 11

<CUR4>         CUR4=CURVA GAS ,numero=  4 ,cod= 11 ,ramo= 11

<!CUCINA>      utenza   12  nodo=  12

<!SALA PRANZO> utenza    8  nodo=   8

<SAR>          SAR=RUBINETTO GAS ,numero=  1 ,cod= 26 ,ramo=  4

<SAR>          SAR=RUBINETTO GAS ,numero=  1 ,cod= 26 ,ramo=  3

<SAR>          SAR

<SAR>          SAR=RUBINETTO GAS ,numero=  1 ,cod= 26 ,ramo= 13

<SAR>          SAR

<SAR>          SAR

<SAR>          SAR=RUBINETTO GAS ,numero=  1 ,cod= 26 ,ramo= 11

<SAR>          SAR

<TEE>          TEE=TEE(GAS) ,numero=  1 ,cod= 30 ,ramo=  5

<TEE>          TEE=TEE(GAS) ,numero=  1 ,cod= 30 ,ramo=  2

<TEE>          TEE=TEE(GAS) ,numero=  1 ,cod= 30 ,ramo= 10

<TEE>          TEE=TEE(GAS) ,numero=  1 ,cod= 30 ,ramo=  1

<TEE>          TEE=TEE(GAS) ,numero=  1 ,cod= 30 ,ramo=  9

<TEE>          TEE=TEE(GAS) ,numero=  1 ,cod= 30 ,ramo=  6

<TEE>          TEE

------------------------------------------------------------------

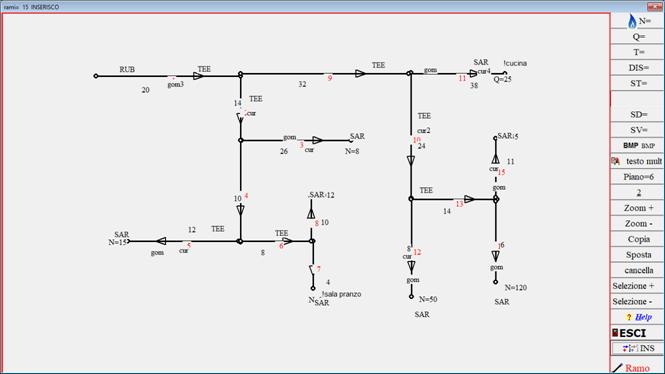

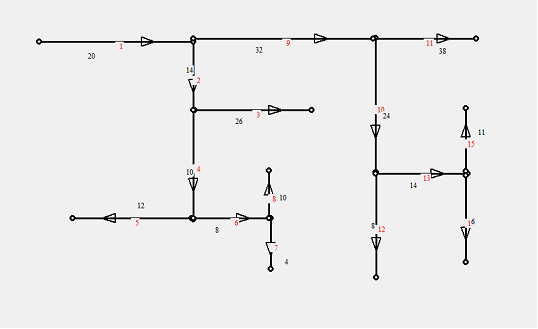

lo schema della rete con le lunghezze dei rami ed in rosso la loro numerazione

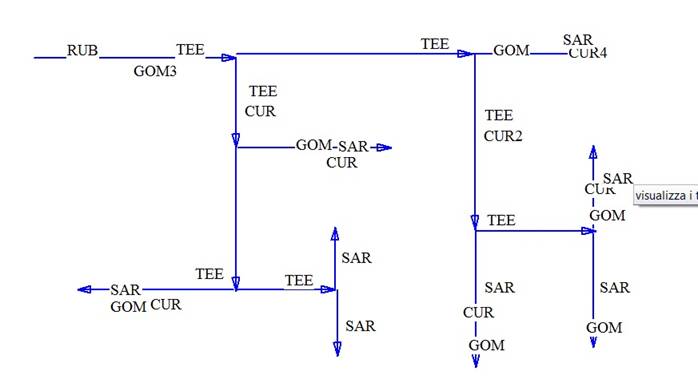

i testi introdotti.



------------------------------------------------------------------

Dati generali

DATA:Lunedi     02/04/2018  Ore:20:19:18

Versione ing ………….

TITOLO PROGETTO:

file:c:\delphi_retiuno_nuova_versione\esempi\esempio_gas_bassa_pressione.rete

data e dimensione file=02/04/2018 20:19:14 dimensione=   1839 bytes

Calcolo rete gas

Pressione alimentazione=   5.0 BASSA Pressione

formula di calcolo delle perdite = RENOUARDT

Calcolo a perdita ammessa  200.00  fra alimentazione e le utenze

--fluido:GAS NATURALE A 16'C

--VISCOSITA[cst]:  14.30 massa volumica[kg/mc]:   0.73  PCI[kj/kg]=  35900

Serie tubi di default nel progetto:UNI 8863-Tubi  acciaio-M

Perdite di carico rami

 ramo    Q    tubazione        L    Lacc    Leq      Pt      vel

        mc/h                   m    m       m        Pa      m/s

  1     52.1  80             20.0    13.1   33.1      36   2.81

  2      6.5  32             14.0     1.7   15.7      19   1.78

  3      0.8  15             26.0     1.4   27.4      36   1.09

  4      5.7  32             10.0     0.9   10.9      10   1.56

  5      1.5  20             12.0     2.0   14.0      14   1.13

  6      4.2  25              8.0     1.1    9.1      19   2.00

  7      3.0  20              4.0     0.0    4.0      14   2.26

  8      1.2  15             10.0     0.0   10.0      27   1.64

  9     45.6  80             32.0     3.6   35.6      30   2.46

 10     20.6  50             24.0     2.8   26.8      41   2.58

 11     25.0  65             38.0     5.3   43.3      27   1.86

 12      5.0  32              8.0     1.5    9.5       7   1.37

 13     15.5  50             14.0     1.6   15.6      14   1.95

 14     12.0  50              6.0     1.7    7.7       4   1.51

 15      3.5  25             11.0     1.3   12.3      18   1.67

---------------------------------------------------------------------

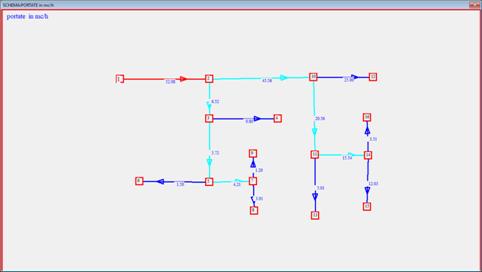

le portate della rete



VERIFICA DELLA PERDITA ALIMENTAZIONE-UTENZE

Utenza    1     ramo      1     Dp[Pa]   78.9    Verificato

         5     20                 13.5

         4     32                 10.5

         2     32                 19.1

         1     80                 35.7

Utenza    2     ramo      1     Dp[Pa]   98.0    Verificato

         7     20                 13.7

         6     25                 19.0

         4     32                 10.5

         2     32                 19.1

         1     80                 35.7

Utenza    3     ramo      1     Dp[Pa]  111.5    Verificato

         8     15                 27.2

         6     25                 19.0

         4     32                 10.5

         2     32                 19.1

         1     80                 35.7

Utenza    4     ramo      1     Dp[Pa]   90.5    Verificato

         3     15                 35.7

         2     32                 19.1

         1     80                 35.7

Utenza    5     ramo      1     Dp[Pa]  113.5    Verificato

        12     32                  7.2

        10     50                 40.5

         9     80                 30.1

         1     80                 35.7

Utenza    6     ramo      1     Dp[Pa]  124.8    Verificato

        14     50                  4.4

        13     50                 14.2

        10     50                 40.5

         9     80                 30.1

         1     80                 35.7

Utenza    7     ramo      1     Dp[Pa]  138.8    Verificato

        15     25                 18.4

        13     50                 14.2

        10     50                 40.5

         9     80                 30.1

         1     80                 35.7

Utenza    8     ramo      1     Dp[Pa]   92.4    Verificato

        11     65                 26.6

         9     80                 30.1

         1     80                 35.7

Q=portata in mc/h

L=lunghezza tubazione[m]

Lacc=lunghezza equivalente delle accidentalità[m]

Leq=lunghezza equivalente totale [m]

Pt=perdita di carico totale[Pa]

vel=velocità [m/s]

------------------------------------------------------------------

Potenze termiche/portate  UTENZE

Utenza..nome.utenza.........RAMO....POTENZA

                                    KW

    1                           5    Q=    1.5 mc/h

    2                           7    Q=    3.0 mc/h

    3                           8    Q=    1.2 mc/h

    4                           3    Q=    0.8 mc/h

    5                          12    Q=    5.0 mc/h

    6                          14    Q=   12.0 mc/h

    7                          15    Q=    3.5 mc/h

    8                          11    Q=   25.0 mc/h

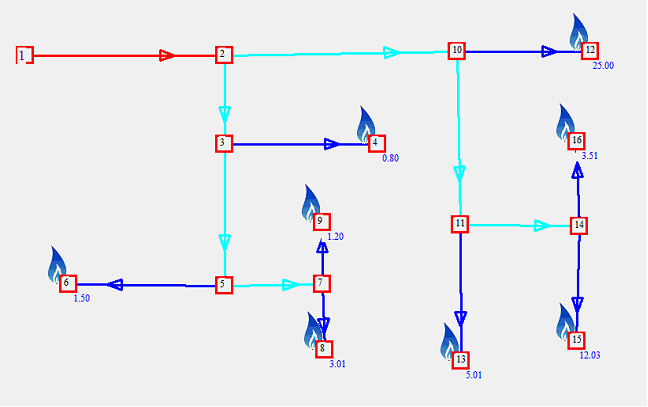

visualizzazione grafica delle portate delle utenze

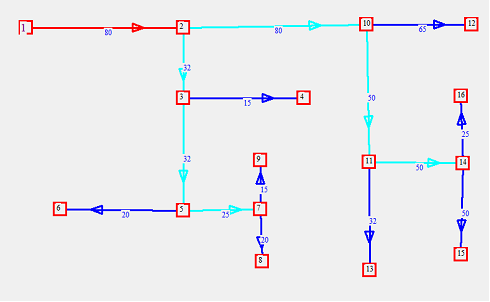

i diametri

---------------------------------------------------------

DISCONTINUITA SELEZIONATE:

PROG.RAMO..COD.NUM..Diam....Leq.....Descrizione



   1     1    26     1   80.9      2.6        RUBINETTO GAS

   2     1    22     3   80.9      2.3        GOMITO(GAS)

   3     1    30     1   80.9      3.6        TEE(GAS)

   4     2    11     1   36.0      0.2        CURVA GAS

   5     2    30     1   36.0      1.5        TEE(GAS)

   6     3    22     1   16.1      0.9        GOMITO(GAS)

   7     3    11     1   16.1      0.2        CURVA GAS

   8     3    26     1   16.1      0.4        RUBINETTO GAS

   9     4    26     1   36.0      0.9        RUBINETTO GAS

  10     5    11     1   21.7      0.2        CURVA GAS

  11     5    22     1   21.7      0.9        GOMITO(GAS)

  12     5    30     1   21.7      0.8        TEE(GAS)

  13     6    30     1   27.3      1.1        TEE(GAS)

  14     9    30     1   80.9      3.6        TEE(GAS)

  15    10    11     2   53.1      0.2        CURVA GAS

  16    10    30     1   53.1      2.3        TEE(GAS)

  17    11    22     1   68.9      2.0        GOMITO(GAS)

  18    11    11     4   68.9      0.3        CURVA GAS

  19    11    26     1   68.9      2.1        RUBINETTO GAS

  20    12    22     1   36.0      1.3        GOMITO(GAS)

  21    12    11     1   36.0      0.2        CURVA GAS

  22    13    26     1   53.1      1.6        RUBINETTO GAS

  23    14    22     1   53.1      1.7        GOMITO(GAS)

  24    15    22     1   27.3      1.1        GOMITO(GAS)

  25    15    11     1   27.3      0.2        CURVA GAS

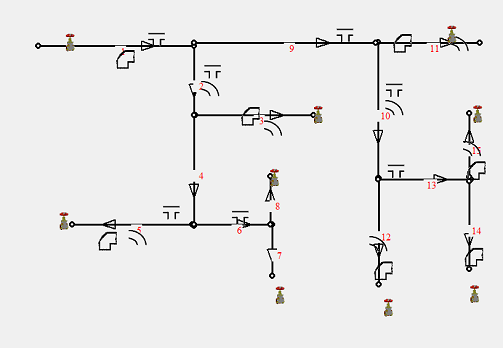

visualizzazione grafica discontinuità



------------------------------------------------------------------

Computo tubazioni

COD       TUBAZIONE                              L         Peso

..                                               m         Kg

 168      15                                     36.000     43.17

 169      20                                     16.000     24.93

 170      25                                     19.000     45.73

 171      32                                     32.000     98.99

 173      50                                     44.000    221.49

 174      65                                     38.000    244.59

 120      80                                     52.000    435.50

------------------------------------------------------------------

               DETTAGLI  TUBAZIONI

  cod  Tubo     D int   D est   spess   peso    SERIE

              mm      mm              kg/m

168     15       16.1   21.30    2.60    1.20   UNI 8863-Tubi  acciaio-M

169     20       21.7   26.90    2.60    1.56   UNI 8863-Tubi  acciaio-M

170     25       27.3   33.70    3.20    2.41   UNI 8863-Tubi  acciaio-M

171     32       36.0   42.40    3.20    3.09   UNI 8863-Tubi  acciaio-M

173     50       53.1   60.30    3.60    5.03   UNI 8863-Tubi  acciaio-M

174     65       68.9   76.10    3.60    6.44   UNI 8863-Tubi  acciaio-M

120     80       80.9   88.90    4.00    8.38   UNI 8863-Tubi  acciaio-M

------------------------------------------------------------------



Lunghezze equivalenti delle discontinuità calcolo gas naturale/metano

DN            gomito     curva 90°  pezzo a T  Croce      Valvola

<=20          1          0,2        0,8        1,5        0,3

25-50         1,5        0,5        2          4          0,8

65-80         3          0,8        4          8          1,5

>80           4,5        1,5        6,5        13         2

Lunghezze equivalenti delle discontinuità calcolo GPL

DN            gomito     curva 90°  pezzo a T  Croce      Valvola

<=20          1          0,2        1           2          0,3

25-50         2          0,5        2.5         5          0,8

65-80         3          1          4,5         9          1,5

>80           5          1,5        7,5        15          2

Formule impiegate per il calcolo delle perdite di carico

d*=(d/1.22) (22/v)^-0.2  densità fittizia

K renouardt=2320000 d*

d=densità kg/mc  v=viscosità cinematica [cst]  Q[Stmc/h] D[mm] L[m]

reti gas in bassa pressione(fino a p<=5 kpa)

K =2320000 d*

DP[Pa]=k x L x  Q^1.82/D^4.82

reti gas in media pressione(fino a p<=400 kpa)

K =26,071 d*

P1^2-P2^2=[ K x L x Q^1.82/D^4.82]

 P1,P2[bar]



Tempo di calcolo=   0.037 secondi

------------------------------------------------------------------------

numero linee tabulato= 240







ESEMPIO GAS MEDIA PRESSIONE





lo schema della rete



il tabulato di calcolo

Tabulato di calcolo 01/11/2019 10:53:49 utente:

file=z:\esempi\esempio_gas_media_pressione.rete

Esame comandi  input grafico...

Analisi testi generali input grafico

<TL=100>       tutti rami L=   100.000

<PAL=200>         Pressione alimentazione relativa[KPa]=    200

<PAM=400>      Perdita ammissibile[Pa]=400.000

<TUBI=14>      Serie tubi=UNI 8863-Tubi  acciaio-M

<FLU=14>       FLUIDO=METANO

Esame utenze gas

Esame utenze gas bassa pressione

Esame utenze idro

Esame utenze riscaldamento

Esame utenze scarichi fognari

Esame utenze aeraulica

Esame utenze generico

------------------------------------------------------------------------

Esame utenze dei comandi grafici

utenze totali trovate=  4

riepilogo utenze di calcolo con le portate e  rami e nodi associati

........................mc/h....Bar.....

   1       2       3    900.000

   2       6       7    600.000

   3       5       6    750.000

   4       3       4    1000.000

utenze attive trovate=  4

------------------------------------------------------------------------

Esame della rete

ingresso=1

rami e nodi ingresso

 Ingresso rete: nodo iniziale=  1 nodo finale=  2

 rami: 1

 nodi: 1

rami         =   6

nodi         =   7

derivazioni=  4 aperte=  4 chiuse=  0

Montanti     =  1

Maglie       =  0

Subreti      =  0

Montanti 2   =  0

punti tripli(nodi cui convergono più di 2 rami) =  2

Percorsi parziali =  4

Percorsi totali   =  4

Tipologia dei rami

Rami  Derivazioni  =  4

  "   Ingressi     =  1

  "   Montanti     =  1

  "   Montanti 2   =  0

  "   Anelli/maglie=  0

  "  derivazioni chiuse=  0

utenze  trovate=  4

portata nominale rete con le utenze tutte attive=3250.000 mc/h

------------------------------------------------------------------------

percorsi totali trovati=   4

controllo percorsi idraulici..

Analisi testi specifici input grafico

<D100>         ramo=  4 codice tubazione=194

<D100>         ramo=  2 codice tubazione=194

<D100>         ramo=  3 codice tubazione=194

<D100>         ramo=  5 codice tubazione=194

<D100>         ramo=  6 codice tubazione=194

<D125>         ramo=  1 codice tubazione=195

Esame utenze ripetute..

------------------------------------------------------------------------

------------------------------------------------------------------------

Dati generali

DATA:Venerdi    01/11/2019  Ore:10:53:49

Tipo progetto:gas

File :z:\esempi\esempio_gas_media_pressione.rete

data e dimensione file=30/10/2019 23:53:46 dimensione=    960 bytes

unità di misura delle pressioni:Kpa

Pressione alimentazione= 200.0[kpa] MEDIA pressione

formula di calcolo delle perdite = RENOUARDT

Calcolo a perdita unitaria=  400.00 Pa/m

Fluido:METANO       VISC[cst]:  14.3 massa vol[kg/mc]:   0.7 PCI[kj/kg]= 35800

Serie tubi di default nel progetto:UNI 8863-Tubi  acciaio-M

----- Calcolo  reale----------

------------------------------------------------------------------------

Perdite di carico rami

ramo    Q       tubazione      L       Leq     Ltot    Ptot    vel     Pmedia

        mc/h                   m       m       m       kpa     m/s     bar(A)

   1     10970.2 125             100.0   0.00    100.0   74.89   87.9   2.626

   2      4361.6 100             100.0   0.00    100.0   50.09   69.6   2.001

   3      3090.3 100             100.0   0.00    100.0   25.18   46.4   2.126

   4      3518.3 100             100.0   0.00    100.0   32.43   53.7   2.090

   5       873.4 100             100.0   0.00    100.0   2.805   14.6   1.914

   6      2644.9 100             100.0   0.00    100.0   22.23   46.5   1.814

Q=portata in mc/h

L=lunghezza tubazione[m]

Lacc=lunghezza equivalente delle accidentalità[m]

Leq=lunghezza equivalente totale [m]

Pt=perdita di carico totale[Pa/BAR]

vel=velocità [m/s]

------------------------------------------------------------------------

verifica della uguaglianza P1^2-p2^2=K L Q^1,82/D^4,82

..ramo.....q....pin.....pfin....D1......KL......diff....

                bar(A)  bar(A)

    1   10970.20  3.000   2.252   3.932   3.933   0.002

    2   4361.579  2.252   1.750   2.008   2.004  -0.004

    3   3090.295  2.252   2.000   1.070   1.071   0.000

    4   3518.327  2.252   1.928   1.352   1.356   0.003

    5   873.430   1.928   1.900   0.108   0.107  -0.001

    6   2644.897  1.928   1.700   0.828   0.806  -0.021

D1=P1^2-p2^2  KL = k x L x Q^1,82/D^4,82

------------------------------------------------------------------------

Pressioni ai nodi

Nodo....Qg......QP......QP-QG

        m       Kpa     Kpa

     1   0.000   0.003   0.003

     2   0.000   0.002   0.002

     3   0.000   0.002   0.002

     4   0.000   0.002   0.002

     5   0.000   0.002   0.002

     6   0.000   0.002   0.002

     7   0.000   0.002   0.002

QG= quota geometrica QP=pressione totale

Formule impiegate per il calcolo delle perdite di carico

d*=(d/1.22) (22/v)^-0.2  densità fittizia

K renouardt=2320000 d*

d=densità kg/mc  v=viscosità cinematica [cst]  Q[Stmc/h] D[mm] L[m]

reti gas in bassa pressione(fino a p<=5 kpa)

K =2320000 d*

DP[Pa]=k x L x  Q^1.82/D^4.82

reti gas in media pressione(fino a p<=400 kpa)

K =26,071 d*

P1^2-P2^2=[ K x L x Q^1.82/D^4.82]

 P1,P2[bar]

Lunghezze equivalenti delle discontinuità calcolo gas naturale/metano

DN            gomito     curva 90°  pezzo a T  Croce      Valvola

<=20          1          0,2        0,8        1,5        0,3

25-50         1,5        0,5        2          4          0,8

65-80         3          0,8        4          8          1,5

>80           4,5        1,5        6,5        13         2

Lunghezze equivalenti delle discontinuità calcolo GPL

DN            gomito     curva 90°  pezzo a T  Croce      Valvola

<=20          1          0,2        1           2          0,3

25-50         2          0,5        2.5         5          0,8

65-80         3          1          4,5         9          1,5

>80           5          1,5        7,5        15          2

Dettaglio congruenza percorso

------------------------------------------------------------------------

percorso=   1 QG2=  0.0 m QG1=  0.0 m nodo finale=  3 rami=   2

prog..ramo..Q........L......tubo..............HW.......

            mc/h     m                        Pa

   2     1  10970.20 100.0 125                      0.0 +

   1     2  4361.579 100.0 100                      0.0 +

QG,PU, HW, HP[Pa] portate in mc/h

Q utenza =4361.579 PU=Perdita utenza=       0.0 HW=perdite rami=     0.0

QG= Quote geom=       0 HP=Pompa/e:     0.0 [PU+HW]=       0 QG+HP=     0.0

Differenza  PU+HW-QG-HP=     0.0

+= ramo con prevalenza positiva -=con prevalenza negativa

------------------------------------------------------------------------

Testi ambiente grafico

progr..testo..............tipo

   1   QP=900,0.75         utenza

   2   QP=600,0.7          utenza

   3   QP=750,0.9          utenza

   4   QP=1000,1           utenza

   5   TL=100              lunghezze

   6   PAL=200             pressione alimentazione

   7   PAM=400             perdita ammissibile

   8   TUBI=14             dimensionamento tubi

   9   FLU=14              comandi riscaldamento

  10   D100                dimensionamento tubi

  11   D100                dimensionamento tubi

  12   D100                dimensionamento tubi

  13   D100                dimensionamento tubi

  14   D100                dimensionamento tubi

  15   D125                dimensionamento tubi

-----------Computi-----------

------------------------------------------------------------------------

Computo tubazioni

COD       TUBAZIONE                              L         Peso

..                                               m         Kg

 194      100                                   500.000   6092.62

 195      125                                   100.000   1660.95

peso totale= 7753.6

------------------------------------------------------------------------

DETTAGLI  TUBAZIONI

  cod  Tubo     D int   D est   spess   peso    SERIE

              mm      mm              kg/m

194     100     105.3   114.30   4.50   12.19   UNI 8488-Tubi di acciaio

195     125     129.7   139.70   5.00   16.61   UNI 8488-Tubi di acciaio

------------------------------------------------------------------------

------------------------------------------------------------------------

report errori=  0

Tempo di calcolo=   0.141 secondi
