GLI IRRIGATORI

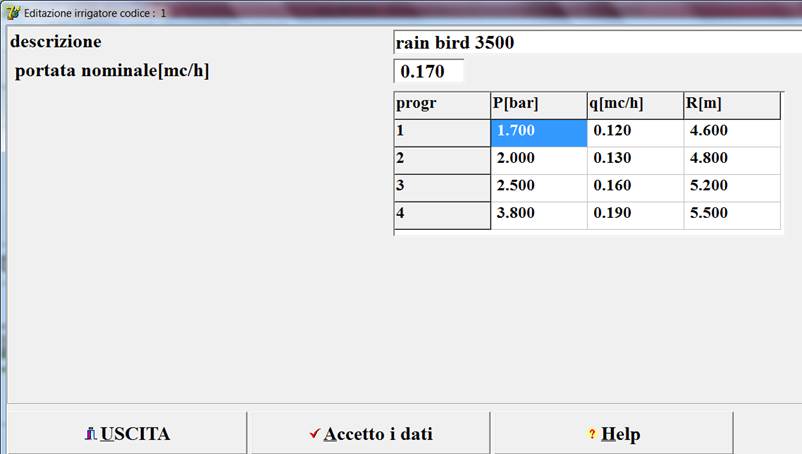

La maschera di
immissione/modifica
Il software determina le curve matematiche rappresentatrici della caduta di pressione, o pressione disponibile all’irrigatore , e del raggio di copertura in funzione della portata , a partire dalle terne di punti introdotti dall’utente. Nella prima colonna sono riportate le pressioni ,nella seconda la portata, nella terza il raggio di copertura. I dati introdotti vengono elaborati ricavando la funzione Y=a Xb che meglio interpreta i dati, attraverso la teoria della regressione.
Interpolazione
curve pressione-portata e lancio-portata
Coefficienti...
a= 56.536643 b= 1.655
INTERPOLAZIONE CURVA PERDITA
PUNTO...Q......P.......Pint....DIFF%
1 0.120 1.700 1.693 0.4
2 0.130 2.000 1.933 3.4
3 0.160 2.500 2.725 -9.0
4 0.190 3.800 3.622 4.7
La pressione è quindi: P=56.536 Q 1.655
Coefficienti...
a= 10.459053 b= 0.384
INTERPOLAZIONE CURVA Lancio
PUNTO…..Q......R.......Rint..DIFF%
1 0.120 4.600 4.630 -0.6
2 0.130 4.800 4.775 0.5
3 0.160 5.200 5.171 0.6
4 0.190 5.500 5.524 -0.4
Il lancio è quindi: R=10.459 Q 0.384
Nel tabulato sono riportati:
nella seconda e terza colonna i valori introdotti relativi alla grandezza considerata(pressione o raggio).La quarta il valore della grandezza secondo l’equazione matematica descrittiva . Nell’ultima colonna la differenza fra il valore introdotto ed il valore risultante dall’equazione in base ai valori di a e b
