menu che si apre nell'ambiente grafico premendo il tasto destro del mouse.

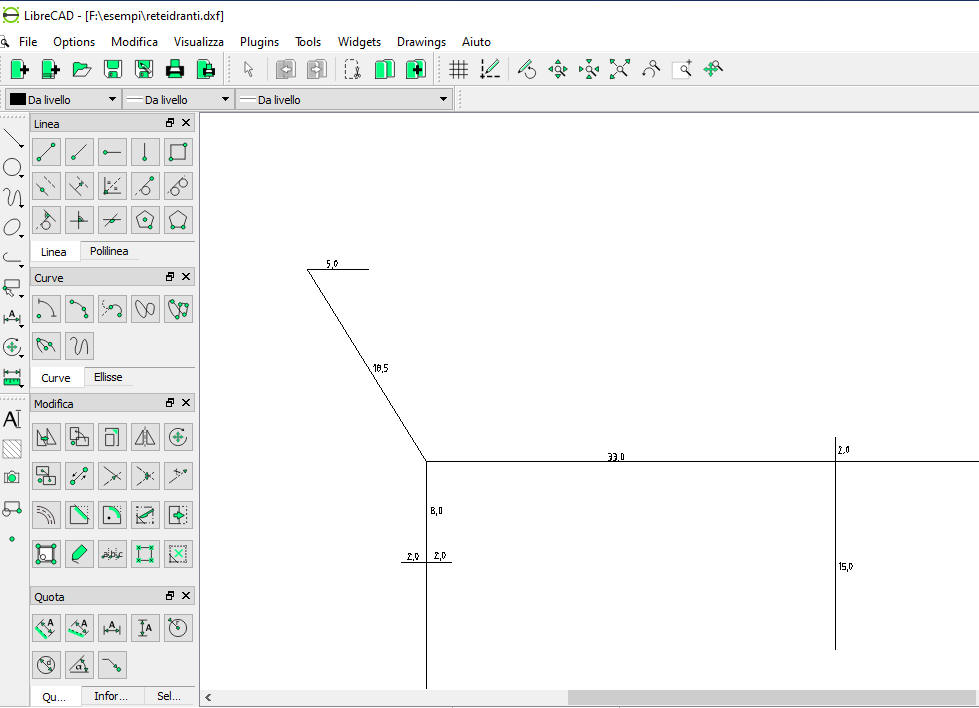

file dxf esempio: rami con la lunghezza dei rami come testi

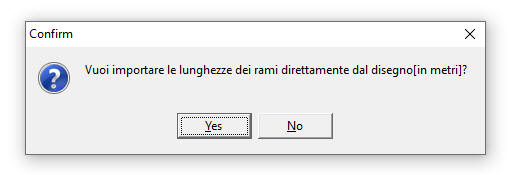

deduce la lunghezza in metri dalle quote

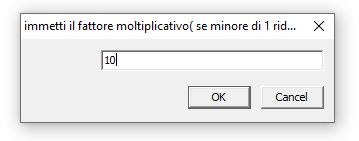

moltiplica le quote per un fattore moltiplicativo
lettura file
dxf=F:\esempi\reteidranti.dxf
rami trovati
linea[ 1] x1= 91.000 y1= 42.892 x2= 93.000 y2= 42.892 L= 2.000
......
linea[ 34] x1= 62.000 y1= 50.892 x2= 43.000 y2= 50.892 L= 19.000
testi trovati
testo[ 1] x1= 5.587 y1= 7.172 testo=5,0
..
testo[ 34] x1= 13.968 y1= 26.953 testo=8,0
TROVATE LINEE TESTO:3460
TESTI : 34
RAMI LETTI : 34
minimo x= 4.000 massimo x= 114.000
minimo y= 6.000 massimo y= 71.720
Ho trovato e corretto 34 lunghezze con la virgola anziché il punto
decimale
il video del PC occupa in orizzontale = 12.0 volte il disegno dxf
originale
il video del PC occupa in verticale = 10.7 volte il disegno
dxf originale

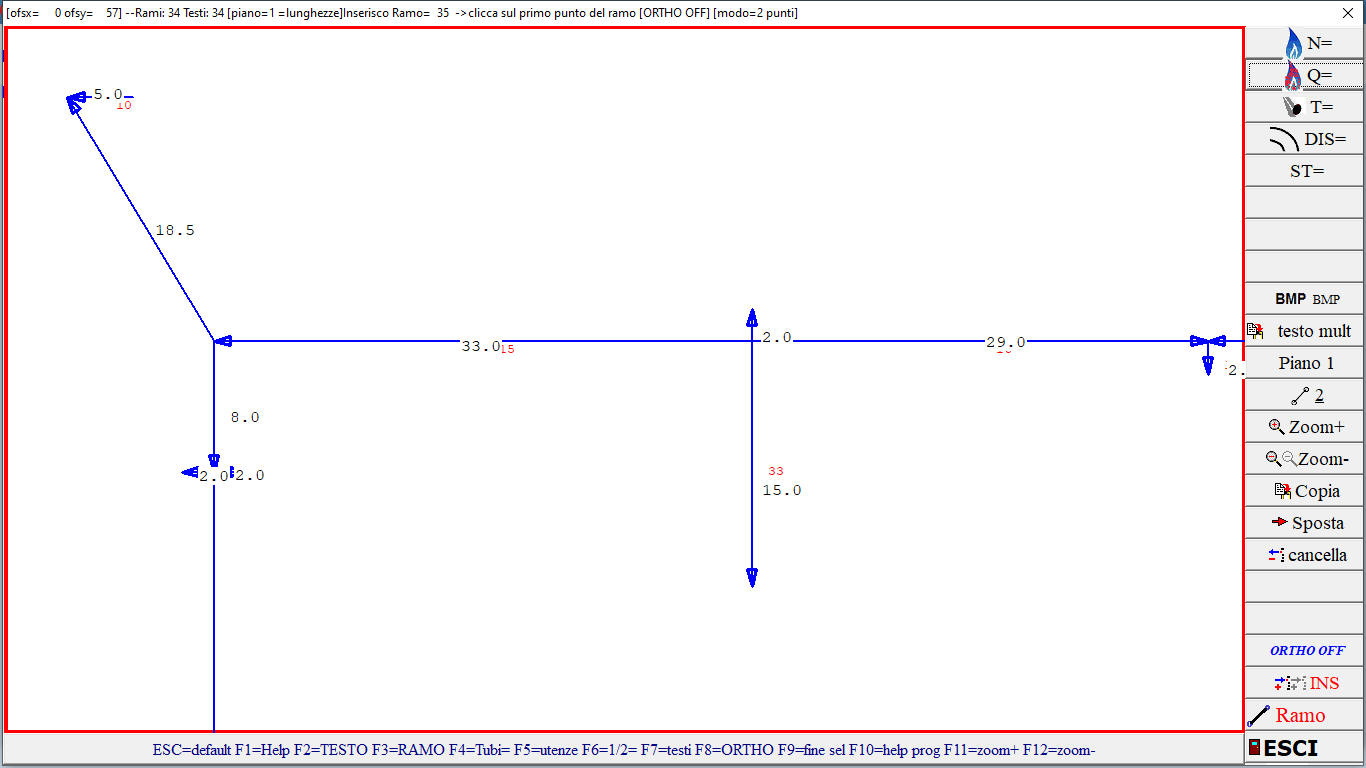

ANALISI INPUT GRAFICO
Rami : 34 Testi: 34 immagini: 0 zone rettangolari: 0
Rami
ramo.......X1....Y1....X2.....Y2......L[m]
1 910.0 428.9 930.0
428.9 2.0
..
34 620.0
508.9 430.0 508.9 19.0
i Testi
prog..X.....Y.....testo
1 56 72 5.0
..
34 140 270 8.0
L'importazione , inoltre, comprende l'importazione di file con estensione .rete , corrispondente alla nuova versione , e .cad , della precedente versione, che vengono inseriti alla posizione individuata dal click del mouse. L'importazione comprende solo gli elementi dell'ambiente grafico.
