Il menu del programma RETIUNO

Registrazione software

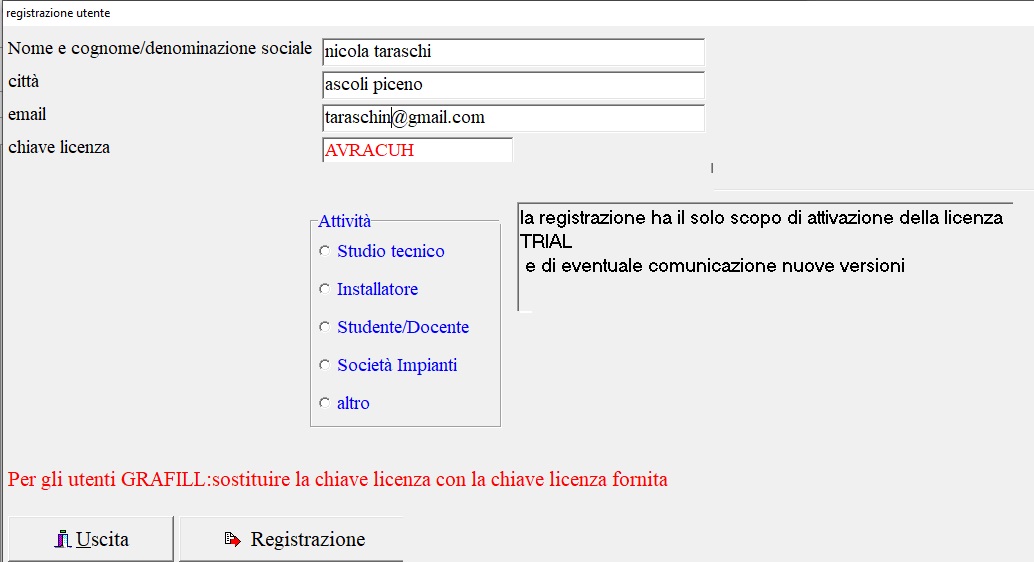

Al primo avvio si presenta la schermata della registrazione

La registrazione può essere evitata selezionando USCITA: in tal caso il software funzionerà in modalità DEMO.

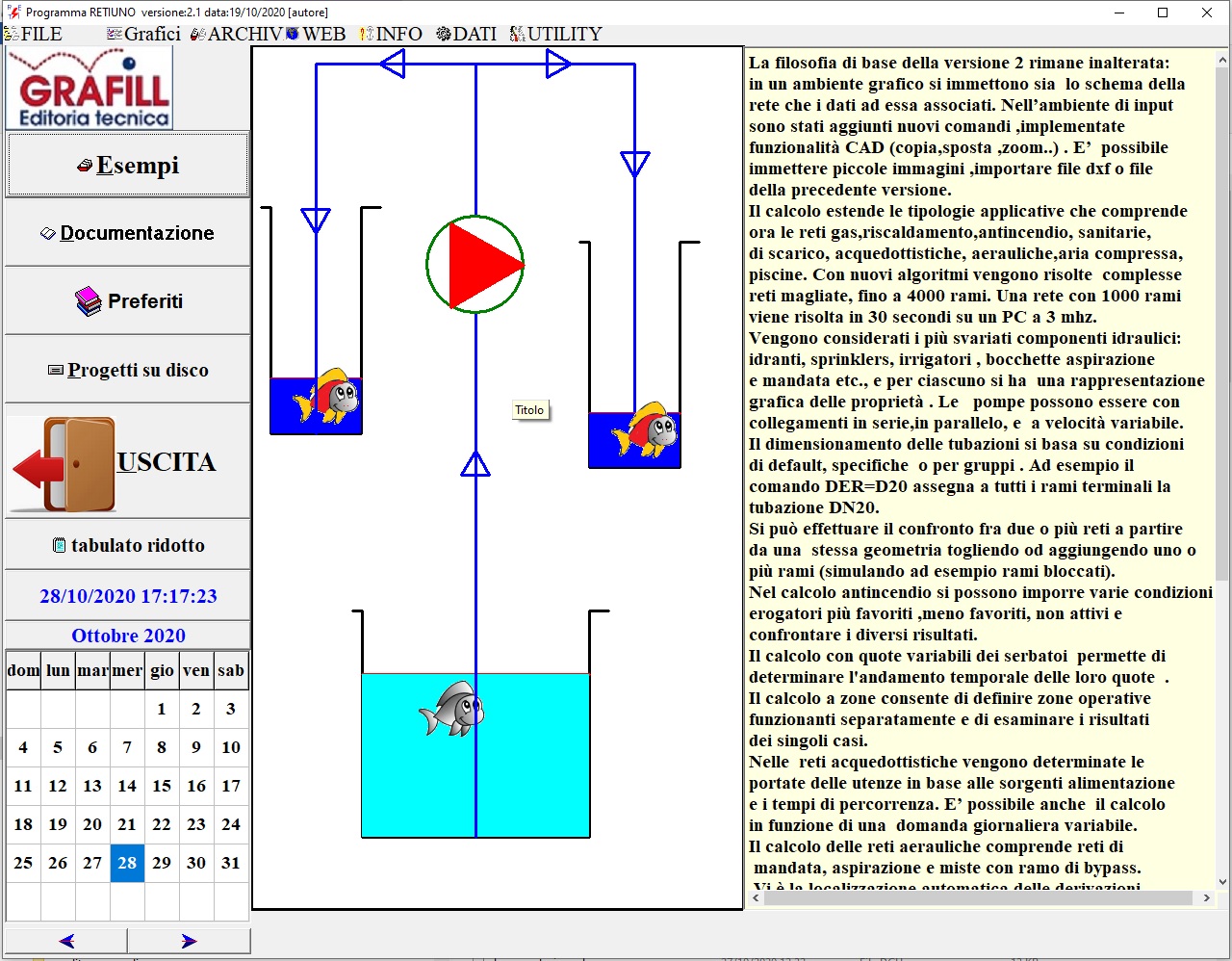

La videata principale

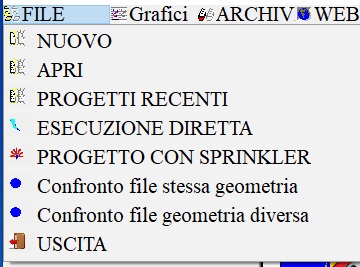

Il menu FILE

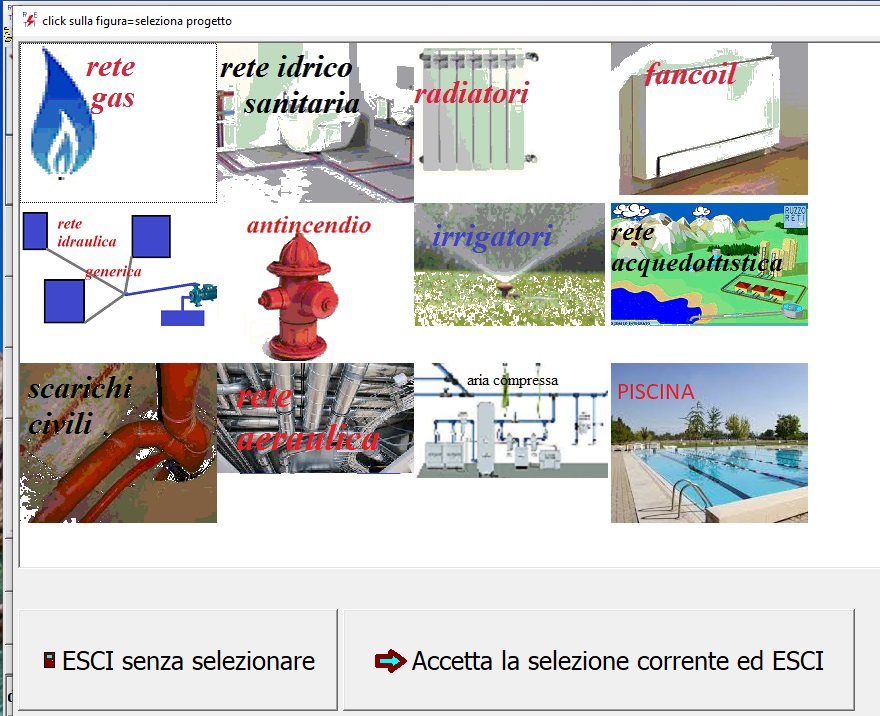

NUOVO: apre un nuovo progetto selezionandolo da un elenco di tipologie

APRI: apre un progetto esistente per la modifica
Progetti recenti:apre l’elenco dei progetti recenti che possono essere riaperti
Esecuzione diretta: esegue direttamente un progetto già salvato
Progetto con Sprinklers:Crea una rete sprinklers formata da 1 a 3 anelli .Si presenta la seguente maschera

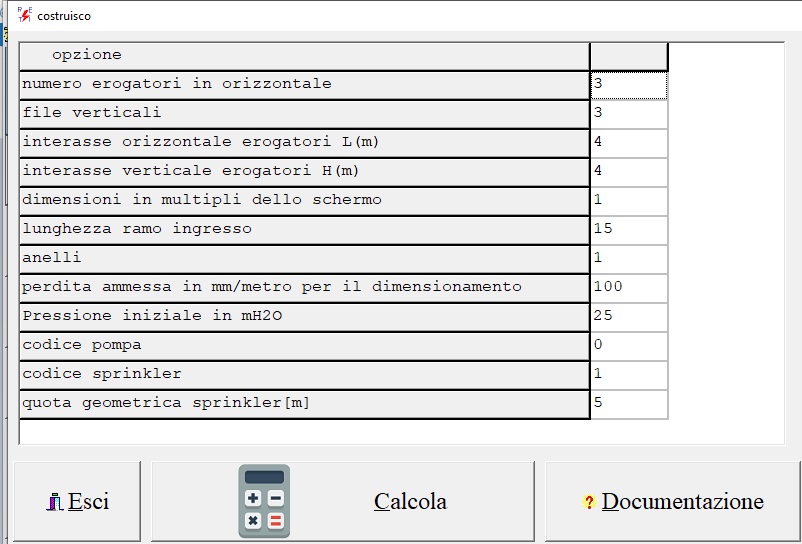

maschera immissione dati rete sprinklers

Numero erogatori in orizzontale: 2 nel caso della figura
Dimensioni in multipli dello schermo: 1= occupa tutto lo schermo 2=occupa metà schermo, 3= 1/3 dello schermo
Il ramo di ingresso è il ramo che unisce i nodi 1 e 3
Anelli :da 1 a 3
Perdita ammessa: perdita distribuita per metro per il progetto dei diametri delle tubazioni
Pressione iniziale:quella al nodo 1
Codice pompa: quella eventuale nel ramo 1
Codice sprinkler :dall’archivio e quota sprinklers in metri
Perdita ammessa: perdita distribuita per metro per il progetto dei diametri delle tubazioni

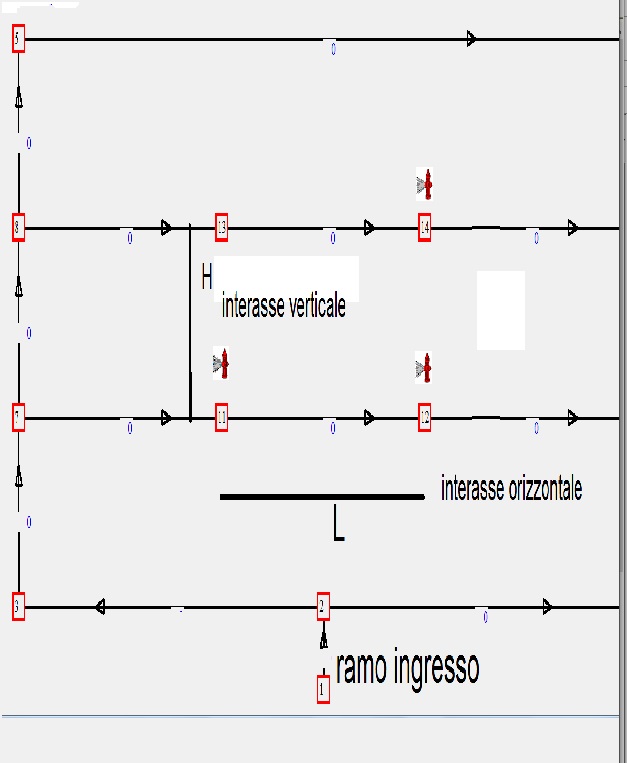

schema rete sprinklers

Confronto file stessa geometria Confronto file geometria diversa :effettua il confronto fra più files in condizioni diverse..

Schemi grafici:visualizza gli schemi della rete ultima eseguita

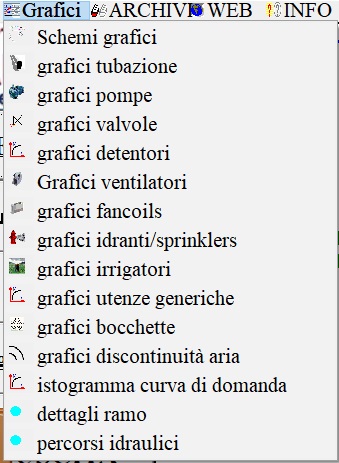

Grafici......:visualizza i grafici delle caratteristiche dei componenti elencati
dettaglio ramo: i dettagli del ramo scelto
Percorsi idraulici:visualizza nello schema grafico il percorso idraulico richiesto evidenziando in rosso i rami appartenenti

SCRIVI ALL’AUTORE:lancia il programma di posta predefinito per comunicare con l’autore
Blog sul software:consente di immettere testi inerenti il software in una chat visibile a tutti gli utenti
Stato della licenza:visualizza gli estremi di registrazione
sposto la licenza su questo PC:in caso di formattazione o dismissione del PC accedendo a questa voce con il codice licenza ottenuto in fase di registrazione si può recuperare la versione senza limiti
carica esempi da web:carica uteriore esempi resi disponibili su internet

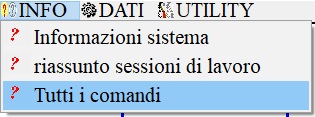

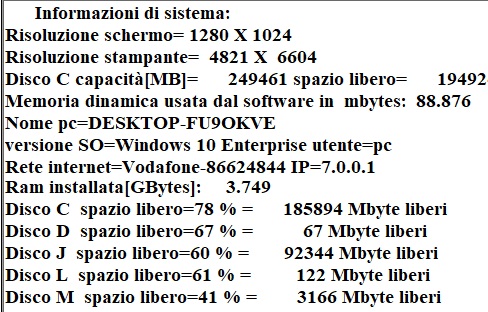

Informazioni sistema
Riassunto sessioni di lavoro:data ora e tempo impiegato nelle ultime 100 sessioni
Tutti comandi:elenco completo dei comandi

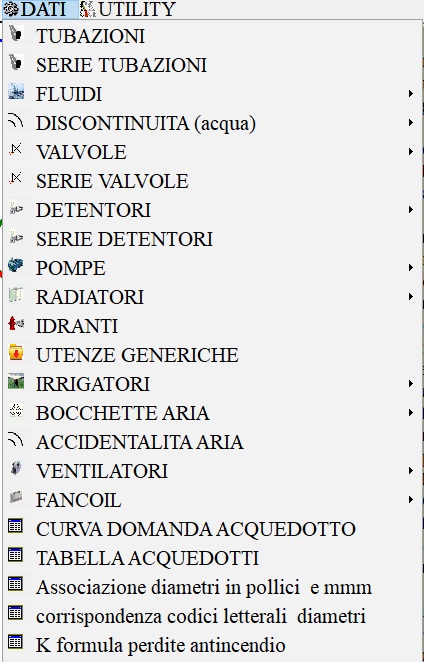

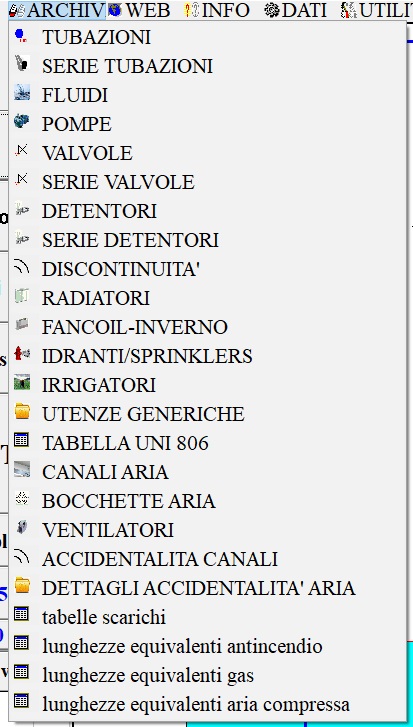

Consente di modificare/immettere nuovi componenti in archivio

Perdite di carico:calcolo di verifica e di progetto di una singola tubazioni
Esegue tutti gli esempi..: esegue e visualizza sinteticamente informazioni sul calcolo(può durare alcuni minuti..)
Cerco i comandi:permette di ricercare l’occorrenza di un comando nei progetti degli esempi
Unità di misura pressione:permette di fissare per ogni tipologia di progetto l’unità di misura della pressione
Help rapido ambiente grafico: alcune di videate con le scelte fondamentali
Psicro:programma per i calcoli piscometrici

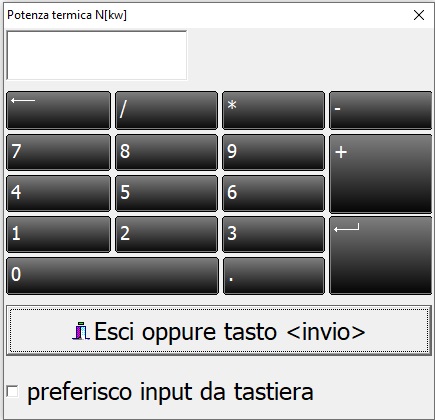

opzioni del programma:alcune opzioni selezionabili dall'utente come la tastiera su schermo(sostituisce l'input da tastiera con l'azione del mouse su una tastiera virtuale su schermo)

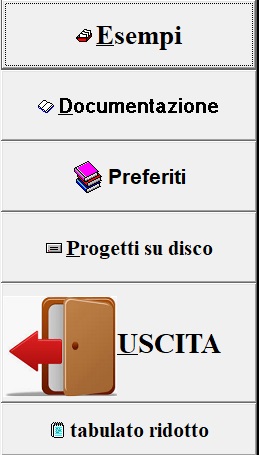

ESEMPI:consente la visualizzazione del calcolo relativi agli esempi presenti nel pacchetto software
DOCUMENTAZIONE il tutorial del software
PREFERITI: accede all’elenco dei progetti memorizzati come preferiti

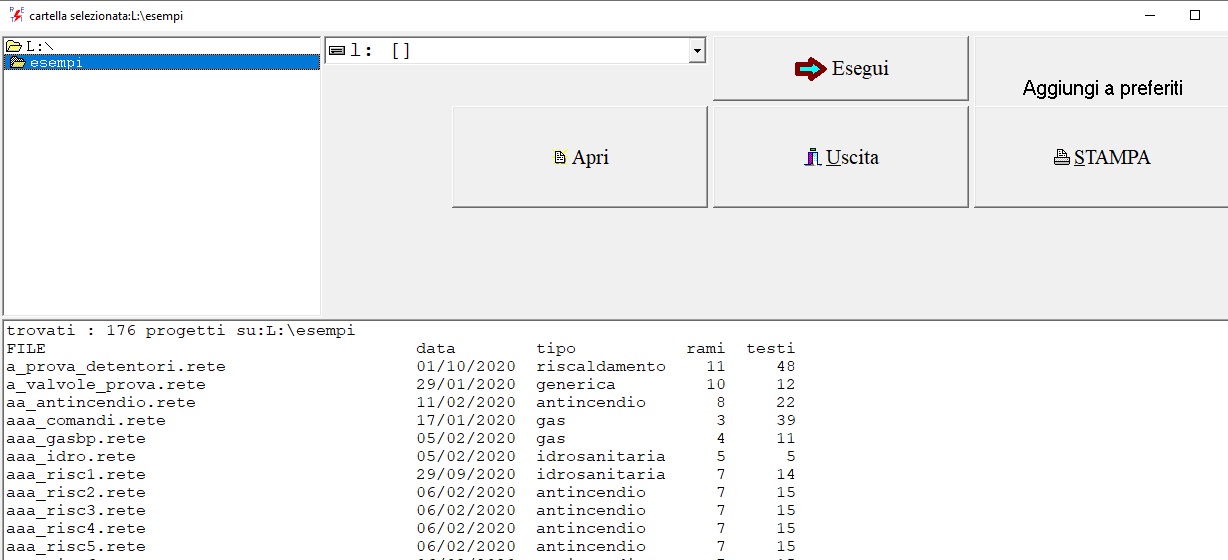

progetti su disco:

Un doppio click sulla cartella apre l’elenco files.

tabulato ridotto:cliccando commuta fra TABULATO in forma estesa e forma ridotta
