Le reti idrosanitarie norma UNI 806

I dati generali

Il calcolo secondo le norme segue il prospetto relativo alla serie di tubazione selezionata. Il diametro viene selezionato in base alle unità di carico del ramo UC . Quindi, con riferimento al prospetto 3.1 della norma , per UC=6 il diametro è DN15 , ma se le unità di carico di un elemento collegato è 5 oppure la lunghezza è maggiore di 10 m , il diametro diventa DN20.Le unità di carico ai nodi terminali dei rami vengono attribuite con il comando dell’ambiente grafico

Oppure con il testo

UC=N

Il comando :

>ST=N

Assegna a tutti i rami a valle del ramo a cui è riferito il testo , compreso lo stesso ramo, la serie di tubazioni=N

Esempio del comando >ST=N

ESEMPIO calcolo Idrosanitario

lo schema della rete

Tabulato di calcolo 14/02/2019 17:53:39utente:non registrato

esame preliminare rete..

GEOMETRIA DELLA RETE:

Z:\temp\esempi\esempio_idro.rete

Rami : 45

Nodi TOTALI : 46

Nodi esterni : 21

Nodi esterni uscita : 20

Nodi esterni entrata: 1

Nodi interni : 25

Ingressi : 1

ramo ingresso[ 1]= 42

nodo ingresso[ 1]= 44

ricerca diramazioni aperte...

analisi utenze cad

Esame comandi input grafico...

Esame utenze gas

Esame utenze idro

<UC=4> UC= 4.000 nodo= 27

<UC=1> UC= 1.000 nodo= 25

<UC=1> UC= 1.000 nodo= 23

<UC=2> UC= 2.000 nodo= 21

<UC=4> UC= 4.000 nodo= 9

<UC=1> UC= 1.000 nodo= 7

<UC=1> UC= 1.000 nodo= 5

<UC=2> UC= 2.000 nodo= 3

<UC=4> UC= 4.000 nodo= 18

<UC=1> UC= 1.000 nodo= 17

<UC=1> UC= 1.000 nodo= 16

<UC=2> UC= 2.000 nodo= 15

<UC=4> UC= 4.000 nodo= 36

<UC=1> UC= 1.000 nodo= 35

<UC=1> UC= 1.000 nodo= 34

<UC=2> UC= 2.000 nodo= 30

<UC=2> UC= 2.000 nodo= 46

<UC=1> UC= 1.000 nodo= 41

<UC=1> UC= 1.000 nodo= 42

<UC=4> UC= 4.000 nodo= 43

analisi utenze globali..

------------------------------------------------------------------------

Esame utenze dei comandi grafici

utenze totali trovate= 20

ricerca maglie..

ricerca ingressi..

Grandezze geometria rete

Rami Derivazioni = 25

" Ingressi = 1

" Montanti = 16

" Montanti 2 = 0

" Anelli/maglie= 0

" derivazioni chiuse= 0

esame della rete

derivazioni= 20 aperte= 20 chiuse= 0

Montanti 1 = 5

punti tripli= 19

Maglie = 0

Montanti 2 = 0

utenze trovate= 20

numero unità di carico= 40

------------------------------------------------------------------------

Ricerca percorsi..

aggiungo maglie chiuse ai percorsi..

controllo percorsi idraulici..

completa analisi testi cad..

Analisi testi generali input grafico

<TL=6> tutti rami L= 6.000

<TUBI=1> Serie tubi=acciaio zincato per immersione a caldo

Analisi testi specifici input grafico

<>ST=2> serie tubi a valle del ramo=rame

<>ST=4> serie tubi a valle del ramo=PE-X

<>ST=6> serie tubi a valle del ramo=PP

assegnazione utenze ai percorsi..

esame utenze ripetute..

Analisi zone

------------------------------------------------------------------------

Dati generali

DATA:Giovedi 14/02/2019 Ore:17:53:39

rete idrosanitaria

TITOLO PROGETTO:

nome file:Z:\temp\esempi\esempio_idro.rete

data e dimensione file=03/08/2018 19:35:20 dimensione= 1948 bytes

CALCOLO secondo le unità di carico

Serie tubi di default nel progetto: 1:acciaio zincato per immersione a caldo

Dimensionamento tubazioni

ramo..tubazione L UC UC

m max

1 PP D=25x4.2 6.0 8 4

2 PP D=16x2.7 6.0 2 2

3 PP D=20x3.4 6.0 6 4

4 PP D=16x2.7 6.0 1 1

5 PP D=20x3.4 6.0 5 4

6 PP D=16x2.7 6.0 1 1

7 PP D=20x3.4 6.0 4 4

8 PP D=20x3.4 6.0 4 4

9 PE-X D=20x2.8 6.0 8 4

10 PE-X D=20x2.8 6.0 6 4

11 PE-X D=16x2.2 6.0 5 4

12 PE-X D=16x2.2 6.0 4 4

13 PE-X D=12x1.7 6.0 2 2

14 PE-X D=12x1.7 6.0 1 1

15 PE-X D=12x1.7 6.0 1 1

16 PE-X D=16x2.2 6.0 4 4

17 acciaio zincato per D=20 6.0 8 4

18 acciaio zincato per D=20 6.0 8 4

19 acciaio zincato per D=15 6.0 2 2

20 acciaio zincato per D=15 6.0 6 4

21 acciaio zincato per D=15 6.0 1 1

22 acciaio zincato per D=15 6.0 5 4

23 acciaio zincato per D=15 6.0 1 1

24 acciaio zincato per D=15 6.0 4 4

25 acciaio zincato per D=15 6.0 4 4

26 rame D=18x1 6.0 8 4

27 rame D=12x1 6.0 2 2

28 rame D=15x1 6.0 6 4

29 rame D=15x1 6.0 5 4

30 rame D=15x1 6.0 4 4

31 rame D=12x1 6.0 1 1

32 rame D=12x1 6.0 1 1

33 rame D=15x1 6.0 4 4

34 acciaio zincato per D=25 6.0 24 4

35 acciaio zincato per D=20 6.0 16 4

36 acciaio zincato per D=15 6.0 6 4

37 acciaio zincato per D=15 6.0 5 4

38 acciaio zincato per D=15 6.0 4 4

39 acciaio zincato per D=15 6.0 1 1

40 acciaio zincato per D=15 6.0 1 1

41 acciaio zincato per D=15 6.0 4 4

42 acciaio zincato per D=25 6.0 40 4

43 acciaio zincato per D=25 6.0 32 4

44 acciaio zincato per D=20 6.0 8 4

45 acciaio zincato per D=15 6.0 2 2

Unità di carico delle utenze

UTENZA RAMO UNITA

. CARICO

1 25 4

2 23 1

3 21 1

4 19 2

5 8 4

6 6 1

7 4 1

8 2 2

9 16 4

10 15 1

11 14 1

12 13 2

13 33 4

14 32 1

15 31 1

16 27 2

17 45 2

18 39 1

19 40 1

20 41 4

Computo tubazioni

COD TUBAZIONE L

.. m

1 15 acciaio zincato per immer 84.000

2 20 acciaio zincato per immer 24.000

3 25 acciaio zincato per immer 18.000

1 12x1 rame 18.000

4 15x1 rame 24.000

7 18x1 rame 6.000

1 12x1.7 PE-X 18.000

6 20x2.8 PE-X 12.000

4 16x2.2 PE-X 18.000

1 16x2.7 PP 18.000

4 20x3.4 PP 24.000

7 25x4.2 PP 6.000

------------------------------------------------------------------------

Tempo di calcolo= 0.063 secondi

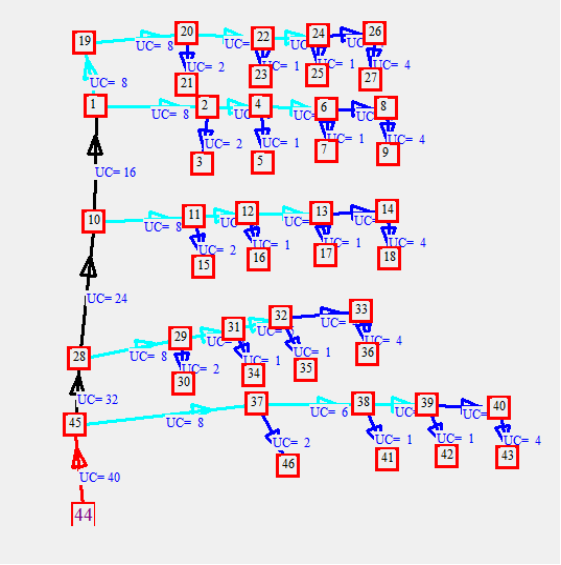

le unità di carico

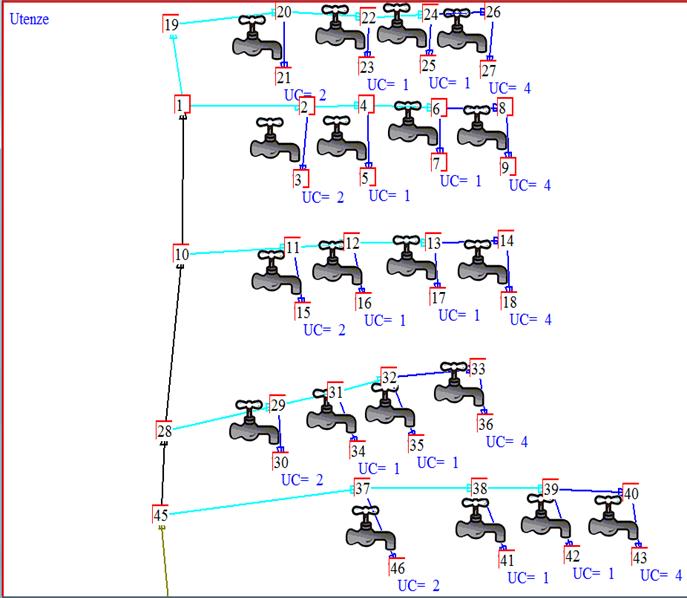

le utenze

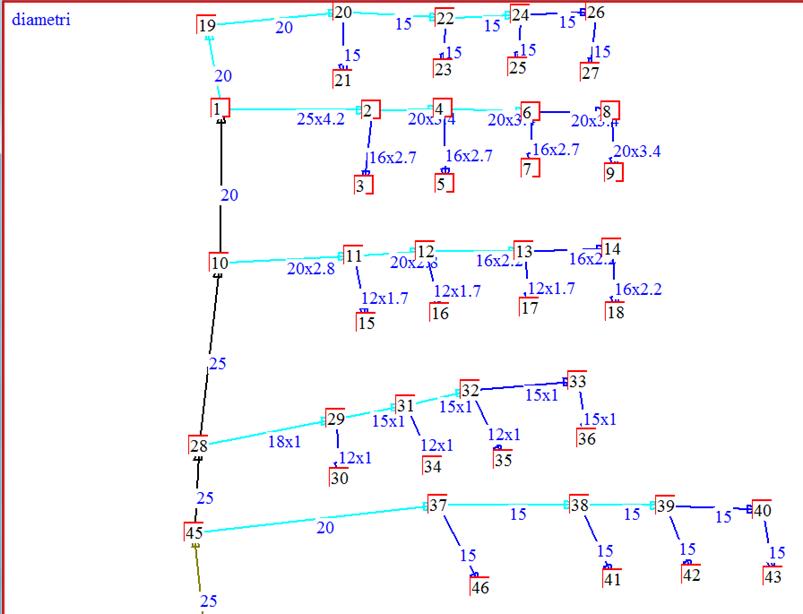

i diametri

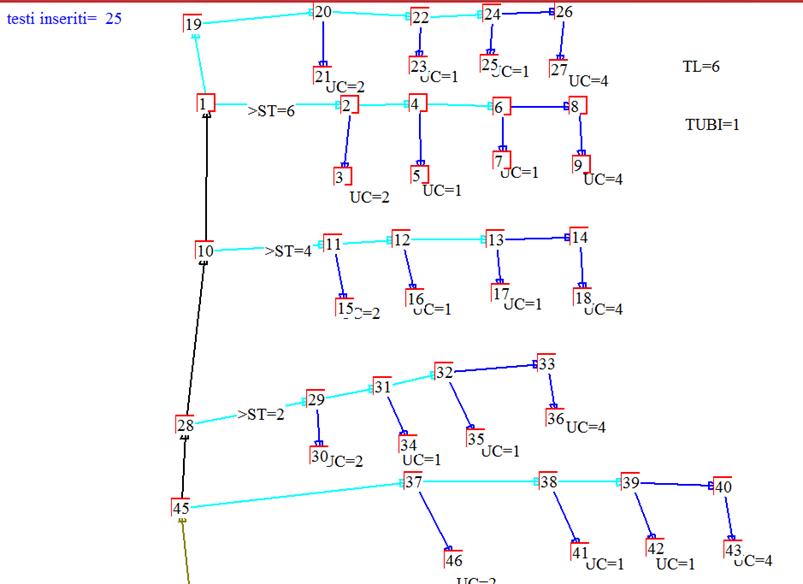

i testi inseriti

tempo di calcolo = 0.051 secondi

---------------------------------------------------------

Appendice:prospetti tubazioni

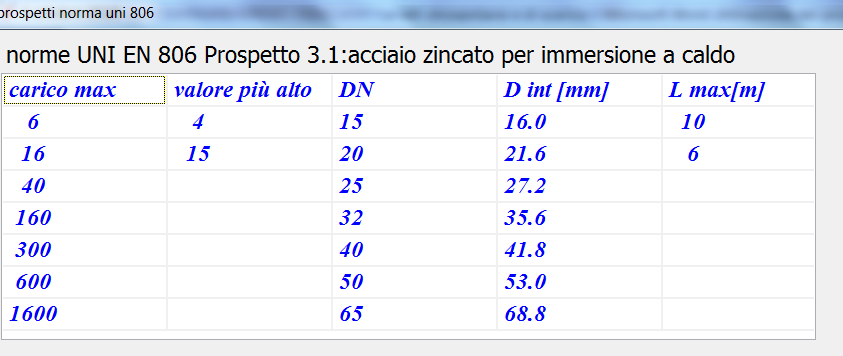

norme UNI EN 806 Prospetto 3.1:acciaio zincato per immersione a caldo

carico UC DN Dint L max

max max mm m

6 4 15 16.0 10

16 15 20 21.6 6

40 25 27.2

160 32 35.6

300 40 41.8

600 50 53.0

1600 65 68.8

---------------------------------------------------------------------

norme UNI EN 806 Prospetto 3.2:rame

carico UC DN Dint L max

max max mm m

1 12x1 10.0 20

2 12x1 10.0 7

3 2 12x1 10.0 5

3 2 15x1 13.0 15

4 2 15x1 13.0 9

6 4 15x1 13.0 7

10 5 18x1 16.0

20 8 22x1 20.0

50 28x1.5 25.0

165 35x1.5 32.0

430 42x1.5 39.0

1050 54x2 50.0

2100 76.1x2 72.1

---------------------------------------------------------------------

norme UNI EN 806 Prospetto 3.3:acciaio zincato per immersione a caldo

carico UC DN Dint L max

max max mm m

3 15x1 13.0 15

4 15x1 13.0 9

6 4 15x1 13.0 7

10 5 18x1 16.0

20 8 22x1 20.0

50 28x1.2 25.6

165 35x1.5 32.0

430 42x1.5 39.0

1050 54x1.5 51.0

2100 76.1x2 72.1

---------------------------------------------------------------------

norme UNI EN 806 Prospetto 3.4:PE-X

carico UC DN Dint L max

max max mm m

1 12x1.7 8.6 13

2 12x1.7 8.6 4

3 16x2.2 11.6 9

4 16x2.2 11.6 5

5 4 16x2.2 11.6 4

8 5 20x2.8 14.4

16 8 25x3.5 18.0

35 32x4.4 23.2

100 40x5.5 29.0

350 50x6.9 36.2

700 63x8.6 45.8

---------------------------------------------------------------------

norme UNI EN 806 Prospetto 3.5:PB

carico UC DN Dint L max

max max mm m

1 12x1.3 9.4 20

2 12x1.3 9.4 7

3 2 12x1.3 9.4 5

3 2 16x1.5 13.0 15

4 2 16x1.5 13.0 9

6 4 16x1.5 13.0 7

13 5 20x1.9 16.2

25 8 25x2.3 20.4

55 32x3 26.0

180 40x3.7 32.6

500 50x4.6 40.8

1100 63x5.8 53.0

---------------------------------------------------------------------

norme UNI EN 806 Prospetto 3.6:PP

carico UC DN Dint L max

max max mm m

1 16x2.7 10.6 20

2 16x2.7 10.6 12

3 2 16x2.7 10.6 8

3 2 20x3.4 13.2 15

4 2 20x3.4 13.2 9

6 4 20x3.4 13.2 7

13 5 25x4.2 16.6

30 8 32x5.4 21.2

70 40x6.7 26.6

200 50x4.6 40.8

540 63x10.542.0

970 75x12.5 50.0

---------------------------------------------------------------------

norme UNI EN 806 Prospetto 3.7:PVC-C

carico UC DN Dint L max

max max mm m

3 16x2 12.0 10

4 16x2 12.0 6

5 4 16x2 12.0 5

10 5 20x2.3 15.4

20 8 25x2.8 19.4

45 32x3.6 24.8

160 40x4.5 31.0

420 50x5.6 38.8

900 63x6.9 49.2

---------------------------------------------------------------------

norme UNI EN 806 Prospetto 3.8:PEX/AL/PE-HD PE-MD/AL/PE-HD

carico UC DN Dint L max

max max mm m

3 16x2 12.0 9

4 16x2 12.0 5

5 4 16x2 12.0 4

6 5 18x2 14.0

10 5 20x2.5 15.0

20 8 26x3 20.0

55 32x3 26.0

180 40x3.5 33.0

540 50x4 42.0

1300 63x4.5 54.0
