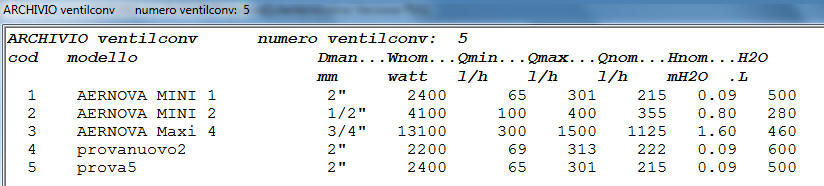

L’archivio

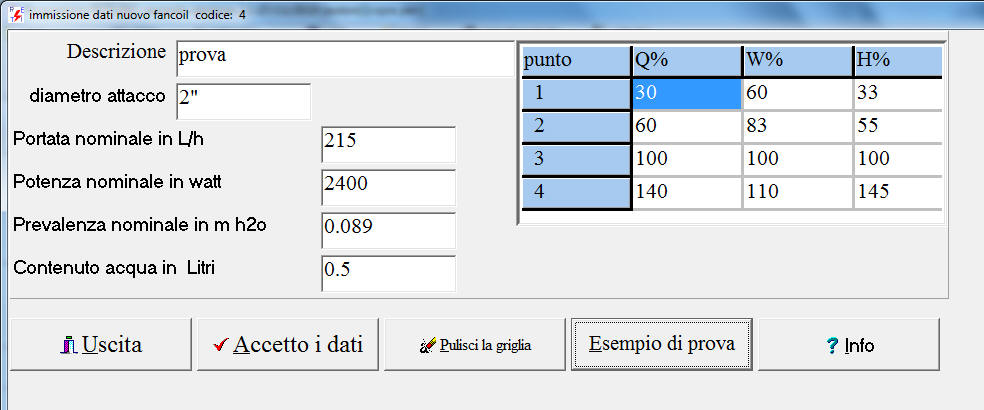

La maschera immissione/modifica
Le colonne Q% W% e H% riportano rispettivamente le percentuali di portata potenza termica e perdita di carico rispetto ai valori nominali riportati sulla sinistra. Queste percentuali, impostate di default, sono quelle più usuali dei fancoil e possono rimanere inalterate in mancanza di dati più precisi a disposizione.
L'elaborazione dei dati immessi
A partire dai dati immessi il programma calcola le curve descrittive dei dati di input e li memorizza nell'archivio.
fancoil=prova
INTERPOLAZIONE CURVA PERDITA DI CARICO
secondo equazione H=a*Q^b
Coefficienti...
a= 0.0004921909 b= 0.967715
PUNTO.Q.....Hsp...Hint..DIFF%
l/h m m
1 65 0.029 0.028 5.5
2 129 0.049 0.054 -10.9
3 215 0.089 0.089 0.0
4 301 0.129 0.123 4.5
Hsp=valore immesso Hint=valore calcolato
interpolazione curva q-Wtermica fancoil
Coefficienti:..secondo il polinomio; Y=A1+A2*x+A3*X^2+A4*x^3..
termine di grado : 0 571.36363636355
termine di grado : 1 16.41377227424
termine di grado : 2 -0.04949674447
termine di grado : 3 0.00005913063
punto....Q[L/h]...W[watt]..Wteor....scarto%
1 65 1440 1440 -0.0
2 129 1992 1992 0.0
3 215 2400 2400 -0.0
4 301 2640 2640 0.0
minimo valore portata: 64.500
massimo valore portata:301.000

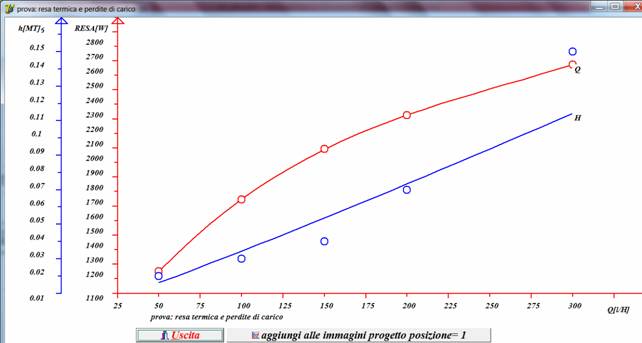

Il grafico

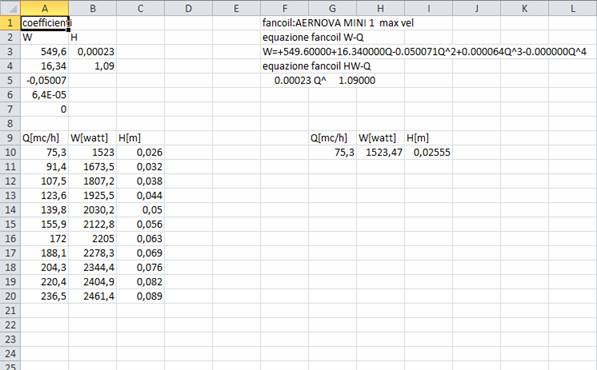

i dati possono essere esportati su EXCEL
