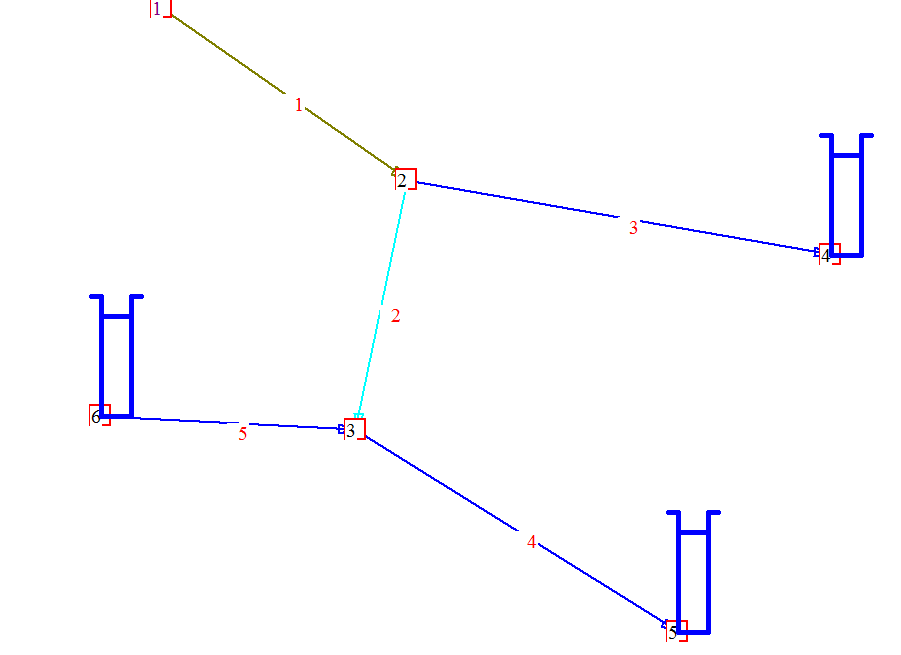

esempio rete generica con serbatoi  a livello variabile



Tabulato di calcolo 23/02/2019 23:19:08 utente:non registrato

esame preliminare rete..

GEOMETRIA DELLA RETE:

Z:\temp\esempi\ACQUEDOTTO2.rete

    Rami                :   5

    Nodi TOTALI         :   6

    Nodi esterni        :   4

    Nodi esterni uscita :   3

    Nodi esterni entrata:   1

    Nodi interni        :   2

    Ingressi            : 1

    ramo ingresso[ 1]=   1

    nodo ingresso[ 1]=   1

ricerca diramazioni aperte...

analisi utenze cad

Esame comandi  input grafico...

Esame utenze generico

Esame utenze dei comandi grafici

utenze totali trovate=  3

riepilogo utenze di calcolo con i rami e nodi associati

utenza..ramo....nodo......Q......quota geometrica

..........................mc/h ..m H2O

   1       4       5     10.000  12.00

   2       5       6     12.000  18.00

   3       3       4      8.000   5.00

utenze attive trovate=  3

------------------------------------------------------------------------

ricerca maglie..

ricerca ingressi..

Grandezze geometria rete

Rami  Derivazioni  =  3

  "   Ingressi     =  1

  "   Montanti     =  2

  "   Montanti 2   =  0

  "   Anelli/maglie=  0

  "  derivazioni chiuse=  0

esame della rete

derivazioni=  3 aperte=  3 chiuse=  0

Montanti 1 =  1

punti tripli=  2

Maglie    =   0

Montanti 2 =  0

utenze  trovate=  3

portata nominale rete con le utenze tutte attive=30.000 mc/h

------------------------------------------------------------------------

Ricerca percorsi..

controllo percorsi idraulici..

   completa analisi testi cad..

Analisi testi generali input grafico

<TT=191>       Tutti i rami CODICE tubazione=   191.000

<TL=10>        tutti rami L=    10.000

Analisi testi specifici input grafico

<H=25>         pressione iniziale ingresso   1= 25.0 mH2O

assegnazione  utenze ai percorsi..

esame utenze ripetute..

Analisi zone

Progetto tubazioni con una perdita di carico assegnata di :   250 Pa/m

Dimensionamento maglie con il max diametro

----- Calcolo nominale ----------

Perdite di carico rami

ramo Q      tubazione      L         k      Pt     vel

     mc/h                  m                Pa     m/s

  1    30.00  50             10.0    0.0  28480    3.8

  2    22.00  50             10.0    0.0  15683    2.8

  3    8.000  50             10.0    0.0   2335    1.0

  4    10.00  50             10.0    0.0   3533    1.3

  5    12.00  50             10.0    0.0   4969    1.5

Q=portata in mc/h

L=lunghezza tubazione  [m]

K=somma coefficienti perdite concentrate

Ptot=perdita di carico totale  in m H2O

vel=velocità  [m/s]  ?= perdita eccessiva

utenza =utenza corrispondente al ramo

------------------------------------------------------------------------

Dati generali

DATA:Sabato     23/02/2019  Ore:23:19:08

rete idraulica generica

TITOLO PROGETTO:

nome file:Z:\temp\esempi\ACQUEDOTTO2.rete

data e dimensione file=20/05/2018 10:35:08 dimensione=    735 bytes

Rete generica

Serie tubi di default nel progetto:UNI 8863-Tubi  acciaio-M

perdita di carico unitaria ammessa=  250.00 Pa

Fluido:ACQUA A 10'C VISC[cst]:   1.3 massa vol[kg/mc]:1001.0

Calcolo con quote variabili

numero iterazione=  0 intervallo di tempo in sec=     0

formula calcolo perdite di carico DARCY-WEISBACH



-->iterazione quote variabili passo=  1<----

assegnazione portate rete in funzione delle utenze attive

                         mc/h

  1       5       4     10.000     1    attiva                  0

  2       6       5     12.000     2    attiva                  0

  3       4       3      8.000     3    attiva                  0

Percorsi idraulici chiusi=  0 aperti=  3 totali=  3 attivi   3 non attivi=   0

Iterazioni del calcolo iterativo= 90 scostamento medio=0.003

Verifica  della rete idraulica..

I percorsi idraulici sono verificati quando la differenza fra i valori

delle colonne :Pstatica e Perdite è minore di= 150 Pa

delta=incremento finale delle portate nel calcolo iterativo

Pstatica=differenza fra la quota geometrica iniziale e finale sommata

con la prevalenza della/e pompa/e

Perdite:perdite di carico del percorso idraulico

percorso..tipo......Pstatica..Perdite...residuo...delta.....stato

                     Pa          Pa      Pa        mc/h

   1      aperto    127530   127388   141.9   0.005     OK

   2      aperto     68670    68808  -138.3   -0.005    OK

   3      aperto    196200   196200    -0.1   -0.000    OK

Le equazioni di equilibrio idraulico dei percorsi sono soddisfatte

Perdite di carico rami

ramo Q      tubazione      L      k       Pt     vel

     mc/h                  m              Pa     m/s

  1    56.63  50             10.0    0.0  98094    7.1

  2   -0.004  50             10.0    0.0      0   -0.0

  3    56.63  50             10.0    0.0  98107    7.1

  4    30.45  50             10.0    0.0  29305    3.8

  5   -30.45  50             10.0    0.0  29312   -3.8

Q=portata in mc/h

L=lunghezza tubazione  [m]

K=somma coefficienti perdite concentrate

Ptot=perdita di carico totale  in m H2O

vel=velocità  [m/s]  ?= perdita eccessiva

utenza =utenza corrispondente al ramo

portate delle utenze, livelli dei serbatoi e variazione dei livelli

utenza....nodo......ramo......   q.........quota.......dh

    1             5      4       30.446    12.101     0.101

    2             6      5      -30.450    17.898    -0.102

    3             4      3       56.635     5.378     0.378

-->iterazione quote variabili passo=  2<----

assegnazione portate rete in funzione delle utenze attive

                         mc/h

  1       5       4     30.446     1    attiva                  0

  2       6       5    -30.450     2    attiva                  0

  3       4       3     56.635     3    attiva                  0

Percorsi idraulici chiusi=  0 aperti=  3 totali=  3 attivi   3 non attivi=   0

Iterazioni del calcolo iterativo= 33 scostamento medio=0.003

Verifica  della rete idraulica..

percorso..tipo......Pstatica..Perdite...residuo...delta.....stato

                     Pa          Pa      Pa        mc/h

   1      aperto    126534   126581   -46.1   -0.002    OK

   2      aperto     69666    69527   138.6   0.005     OK

   3      aperto    192496   192602  -106.3   -0.003    OK

Le equazioni di equilibrio idraulico dei percorsi sono soddisfatte

Perdite di carico rami

ramo Q      tubazione      L      k       Pt     vel

     mc/h                  m              Pa     m/s

  1    56.43  50             10.0    0.0  97418    7.1

  2    0.670  50             10.0    0.0     28    0.1

  3    55.76  50             10.0    0.0  95164    7.0

  4    30.35  50             10.0    0.0  29133    3.8

  5   -29.68  50             10.0    0.0  27902   -3.7

Q=portata in mc/h

L=lunghezza tubazione  [m]

K=somma coefficienti perdite concentrate

Ptot=perdita di carico totale  in m H2O

vel=velocità  [m/s]  ?= perdita eccessiva

utenza =utenza corrispondente al ramo

utenza....nodo......ramo......q.........quota.....dh

    1             5      4       30.354    12.203     0.101

    2             6      5      -29.683    17.800    -0.099

    3             4      3       55.761     5.749     0.372

-->iterazione quote variabili passo=  3<----

assegnazione portate rete in funzione delle utenze attive

                         mc/h

  1       5       4     30.354     1    attiva                  0

  2       6       5     -29.683    2    attiva                  0

  3       4       3     55.761     3    attiva                  0

Percorsi idraulici chiusi=  0 aperti=  3 totali=  3 attivi   3 non attivi=   0

Iterazioni del calcolo iterativo= 35 scostamento medio=0.003

Verifica  della rete idraulica..

percorso..tipo......Pstatica..Perdite...residuo...delta.....stato

                     Pa          Pa      Pa        mc/h

   1      aperto    125542   125606   -64.6   -0.002    OK

   2      aperto     70636    70497   139.1   0.005     OK

   3      aperto    188849   188936   -86.8   -0.003    OK

Le equazioni di equilibrio idraulico dei percorsi sono soddisfatte

Perdite di carico rami

ramo Q      tubazione      L      k       Pt     vel

     mc/h                  m              Pa     m/s

  1    56.23  50             10.0    0.0  96731    7.0

  2    1.364  50             10.0    0.0     98    0.2

  3    54.86  50             10.0    0.0  92188    6.9

  4    30.16  50             10.0    0.0  28774    3.8

  5   -28.80  50             10.0    0.0  26313   -3.6

Q=portata in mc/h

L=lunghezza tubazione  [m]

K=somma coefficienti perdite concentrate

Ptot=perdita di carico totale  in m H2O

vel=velocità  [m/s]  ?= perdita eccessiva

utenza =utenza corrispondente al ramo

utenza....nodo......ramo......q.........quota.....dh

    1             5      4       30.160    12.303     0.101

    2             6      5      -28.795    17.704    -0.096

    3             4      3       54.864     6.115     0.366

-->iterazione quote variabili passo=  4<----

assegnazione portate rete in funzione delle utenze attive

                         mc/h

  1       5       4     30.160     1    attiva                  0

  2       6       5     -28.795    2    attiva                  0

  3       4       3     54.864     3    attiva                  0

Percorsi idraulici chiusi=  0 aperti=  3 totali=  3 attivi   3 non attivi=   0

Iterazioni del calcolo iterativo= 35 scostamento medio=0.003

Verifica  della rete idraulica..

percorso..tipo......Pstatica..Perdite...residuo...delta.....stato

                     Pa          Pa      Pa        mc/h

   1      aperto    124556   124626   -70.5   -0.003    OK

   2      aperto     71578    71435   142.8   0.005     OK

   3      aperto    185261   185346   -84.8   -0.003    OK

Le equazioni di equilibrio idraulico dei percorsi sono soddisfatte

Perdite di carico rami

ramo Q      tubazione      L      k       Pt     vel

     mc/h                  m              Pa     m/s

  1    56.02  50             10.0    0.0  96031    7.0

  2    2.042  50             10.0    0.0    199    0.3

  3    53.98  50             10.0    0.0  89298    6.8

  4    29.95  50             10.0    0.0  28393    3.7

  5   -27.91  50             10.0    0.0  24776   -3.5

Q=portata in mc/h

L=lunghezza tubazione  [m]

K=somma coefficienti perdite concentrate

Ptot=perdita di carico totale  in m H2O

vel=velocità  [m/s]  ?= perdita eccessiva

utenza =utenza corrispondente al ramo

utenza....nodo......ramo......q.........quota.....dh

    1             5      4       29.952    12.403     0.100

    2             6      5      -27.911    17.611    -0.093

    3             4      3       53.979     6.475     0.360

-->iterazione quote variabili passo=  5<----

assegnazione portate rete in funzione delle utenze attive

                         mc/h

  1       5       4     29.952     1    attiva                  0

  2       6       5     -27.911    2    attiva                  0

  3       4       3     53.979     3    attiva                  0

Percorsi idraulici chiusi=  0 aperti=  3 totali=  3 attivi   3 non attivi=   0

Iterazioni del calcolo iterativo= 35 scostamento medio=0.004

Verifica  della rete idraulica..

percorso..tipo......Pstatica..Perdite...residuo...delta.....stato

                     Pa          Pa      Pa        mc/h

   1      aperto    123576   123652   -75.7   -0.003    OK

   2      aperto     72491    72344   146.5   0.005     OK

   3      aperto    181731   181815   -83.6   -0.003    OK

Le equazioni di equilibrio idraulico dei percorsi sono soddisfatte

Perdite di carico rami

ramo Q      tubazione      L      k       Pt     vel

     mc/h                  m              Pa     m/s

  1    55.81  50             10.0    0.0  95323    7.0

  2    2.709  50             10.0    0.0    328    0.3

  3    53.10  50             10.0    0.0  86476    6.6

  4    29.74  50             10.0    0.0  27998    3.7

  5   -27.03  50             10.0    0.0  23286   -3.4

Q=portata in mc/h

L=lunghezza tubazione  [m]

K=somma coefficienti perdite concentrate

Ptot=perdita di carico totale  in m H2O

vel=velocità  [m/s]  ?= perdita eccessiva

utenza =utenza corrispondente al ramo

utenza....nodo......ramo......q.........quota.....dh

    1             5      4       29.736    12.502     0.099

    2             6      5      -27.027    17.520    -0.090

    3             4      3       53.100     6.829     0.354

portate alle utenze

Utenza..Nodo..Q......Q......H geom..

              L/m    mc/h   m

   1    5    495.6  29.736 12.5

   2    6   -450.5 -27.027 17.5

   3    4    885.0  53.100  6.8

------------------------------------------------------------------------

Report  portate e quote serbatoi

..........nodo    5               6               4

iter.....tempo  ...Q......H...  ...Q......H...  ...Q......H...

.........secondi...mc/h...m.... ...mc/h...m.... ...mc/h...m....

  0                       12.000          18.000           5.000

  1           0   30.446  12.101 -30.450  17.898  56.635   5.378

  2          60   30.354  12.203 -29.683  17.800  55.761   5.749

  3         120   30.160  12.303 -28.795  17.704  54.864   6.115

  4         180   29.952  12.403 -27.911  17.611  53.979   6.475

  5         240   29.736  12.502 -27.027  17.520  53.100   6.829

Report volumi entranti/uscenti dai serbatoi do 300 secondi

utenza....nodo......ramo......volume

   1       5         4         2.511

   2       6         5        -2.398

   3       4         3         4.572

totale erogato=    4.7

------------------------------------------------------------------------

rugosità relativa x1000

Fluido:ACQUA A 10'C VISC[cst]:   1.3 massa vol[kg/mc]:1001.0

Calcolo perdite di carico continue secondo la formula DARCY implicita

ramo      Q       D int   L       vel     Rug     REYN    f       Dp

          mc/h    mm      m       m/s     rel     olds            Pa

   1     55.809   53.1      10.0 7.00       0.87  283538  0.0201   92790

   2      2.709   53.1      10.0 0.34       0.87   13762  0.0299     326

   3     53.100   53.1      10.0 6.66       0.87  269777  0.0201   84192

   4     29.736   53.1      10.0 3.73       0.87  151074  0.0209   27421

   5     27.027   53.1      10.0 3.39       0.87  137312  0.0211   22834

Q=portata,Rug rel=rugosità relativa,REYNOLDS=numero di reynolds

f=coefficiente di attrito,DP=perdita di carico unitaria

Dettaglio congruenza percorso 1

------------------------------------------------------------------------

percorso=   1 QG2= 25.0 m QG1= 12.5 m nodo finale=  5 rami=   3

prog..ramo..Q........L......tubo..............HW.......

            mc/h     m                        Pa

   3     1   55.809   10.0 50                   95322.6 +

   2     2    2.709   10.0 50                     328.0 +

   1     4   29.736   10.0 50                   27997.7 +

QG,PU, HW, HP[Pa] portate in mc/h

Q utenza =  29.736 PU=Perdita utenza=       0.0 HW=perdite rami=123648.2

QG= Quote geom=  122604 HP=Pompa/e:     0.0 [PU+HW]=  123648 QG+HP=122603.8

Differenza  PU+HW-QG-HP=  1044.4

Computo tubazioni

COD       TUBAZIONE                              L         Peso

..                                               m         Kg

 191      50                                     50.000    251.70

peso totale=  251.7

DETTAGLI  TUBAZIONI

  cod  Tubo     D int   D est   spess   peso    SERIE

              mm      mm              kg/m

191     50       53.1   60.30    3.60    5.03   UNI 8488-Tubi di acciaio

CALCOLO   VOLUME ACQUA IMPIANTO

TUBAZIONI      litri:   110.726

totale         litri:   110.726

------------------------------------------------------------------------

------------------------------------------------------------------------

Tempo di calcolo=   1.044 secondi

------------------------------------------------------------------------

numero linee tabulato= 346
