ESEMPIO CON FANCOIL

Tabulato di calcolo 22/07/2018 10:22:29 utente:non registrato

------------------------------------------------------------------------



Fancoil



Tabulato di calcolo 15/02/2019 15:58:34 utente:non registrato

esame preliminare rete..

GEOMETRIA DELLA RETE:

Z:\temp\esempi\esempio_fancoil.rete

    Rami                :  11

    Nodi TOTALI         :  12

    Nodi esterni        :   7

    Nodi esterni uscita :   6

    Nodi esterni entrata:   1

    Nodi interni        :   5

    Ingressi            : 1

    ramo ingresso[ 1]=   1

    nodo ingresso[ 1]=   1

ricerca diramazioni aperte...

analisi utenze cad

Esame comandi  input grafico...

Esame utenze gas

Esame utenze idro

Esame utenze riscaldamento

<FCH=1>        utenza   1  nodo=  4 ramo=  3 COD=  1

<FCH=1>        utenza   1  nodo=  7 ramo=  6 COD=  1

<FCH=1>        utenza   1  nodo=  5 ramo=  4 COD=  1

<FCH=1>        utenza   1  nodo=  8 ramo=  7 COD=  1

<FCH=2>        utenza   2  nodo= 11 ramo=  9 COD=  2

<FCH=3>        utenza   3  nodo= 12 ramo= 10 COD=  3

analisi utenze globali..

------------------------------------------------------------------------

Esame utenze dei comandi grafici

utenze totali trovate=  6

ricerca maglie..

ricerca ingressi..

Grandezze geometria rete

Rami  Derivazioni  =  7

  "   Ingressi     =  1

  "   Montanti     =  3

  "   Montanti 2   =  0

  "   Anelli/maglie=  0

  "  derivazioni chiuse=  0

esame della rete

derivazioni=  6 aperte=  6 chiuse=  0

Montanti 1 =  2

punti tripli=  4

Maglie    =   0

Montanti 2 =  0

utenze  trovate=  6

portata nominale rete con le utenze tutte attive= 2.340 mc/h

------------------------------------------------------------------------

Ricerca percorsi..

  aggiungo maglie chiuse ai percorsi..

controllo percorsi idraulici..

   completa analisi testi cad..

Analisi testi generali input grafico

<BIL=2>        BILANCIO CON DETENTORI=Cazzaniga art 188

<TUBI=3>       Serie tubi=UNI 7773-Tubi di rame  s= 1.2

<PAM=400>      Perdita ammissibile[PA/M]=400.000

<FLU=3>        FLUIDO=ACQUA A 40'C

Analisi testi specifici input grafico

<P=62>         POMPA ord:1 cod: 62 RAMO=  1

<DIS=12, 1>    ramo=   1 DIS= 12 PASSAGGIO DIRETTO N=  1

<DIS=13, 1>    ramo=  11 DIS= 13 PIEGA N=  1

<DIS=19, 1>    ramo=   4 DIS= 19 curva larga a 90° N=  1

<DIS=24, 1>    ramo=   6 DIS= 24  N=  1

assegnazione  utenze ai percorsi..

esame utenze ripetute..

Analisi zone

Assegno le portate delle utenze ai rami..

Progetto tubazioni con una perdita di carico assegnata di :   400 Pa/m

----- Calcolo nominale ----------

Perdite di carico rami calcolo nominale

 ramo Q       tubazione      L       k       Pt      vel

      mc/h                   m               mmH2O   m/s

   1    2.340  32x1.2           11.0     1.0     3943   0.9

   2    0.860  25x1.2           12.0     0.0     2447   0.6

   3    0.215  l5xl.2            8.0     0.0     3740   0.5

   4    0.215  l5xl.2            8.0     1.0     4109   0.5

   5    0.430  18x1.2            5.0     0.0     1774   0.6

   6    0.215  l5xl.2           11.0     0.0     4847   0.5

   7    0.215  l5xl.2            5.5     0.0     2835   0.5

   8    1.125  25x1.2            5.0     0.0     1637   0.8

   9    0.355  18x1.2            5.0     0.0     3521   0.5

  10    1.125  25x1.2            5.0     0.0    44609   0.8

  11    1.480  28x1.2            5.0     0.5     1609   0.8

Q=portata in mc/h

L=lunghezza tubazione[m]

Lacc=lunghezza equivalente delle accidentalità[m]

Leq=lunghezza equivalente totale [m]

Pt=perdita di carico totale[Pa/BAR]

vel=velocità [m/s]

ESAME DATI pompa progressivo=1 codice=62

cod= 62 NL  1-15 MAX            Q min=  0.00 max=  6.00 H min=  0.6 max=  1.5

H[m H2O] Q[mc/h]

Equazione pompa H[mH2o] Q[mc/h]

equazione pompa a giri ridotti= 100%

 H[m]=+4.9E-0324+4.9E-0324Q+4.9E-0324Q^2+4.9E-0324Q^3+4.9E-0324Q^4

equazione pompa a pieni giri

 H[m]=+1.470000-0.078290Q-0.010600Q^2-0.000000Q^3-0.000000Q^4

punto di lavoro nominale

portata   :  2.340 mc/h  39.000 L/m

prevalenza:  1.229 mH2O

Pompa  Q min:  0.000 Q max:  6.000 mc/h

Pompa  Q min:  0.000 Q max: 100.00 L/min

H min:  0.619 H max:  1.470 m H2O

la portata ricade nel range della curva caratteristica

Esame Circuito più sfavorito UTENZA nr:  6  RAMO:  1

ramo....portata.tubazione......DP ramo[Pa]

    10    1.125 25x1.2           44609

     8    1.125 25x1.2            1637

    11    1.480 28x1.2            1609

     1    2.340 32x1.2            3943

            Massima caduta[Pa]:  51799

esame pompa a giri variabili

portata nominale circuito=  2.340 [mc/h] prevalenza nominale=  5.280 [m]

prevalenza pompa alla portata nominale=  1.229 [m]

riduzione percentuale numero di giri pompa = 0.000

------------------------------------------------------------------------

Dati generali

DATA:Venerdi    15/02/2019  Ore:15:58:37

rete riscaldamento con fancoil

TITOLO PROGETTO:

nome file:Z:\temp\esempi\esempio_fancoil.rete

data e dimensione file=28/05/2018 16:44:32 dimensione=   1195 bytes

Pompa: 1 cod= 62 NL  1-15 MAX              Ramo:  1 giri=  0%

Serie tubi di default nel progetto:UNI 7773-Tubi di rame  s= 1.2

perdita di carico unitaria ammessa=  400.00 Pa

--Fluido:ACQUA A 40'C VISC[cst]:   0.7 massa vol[kg/mc]: 991.0

formula calcolo perdite di carico DARCY-WEISBACH

Temperatura di mandata:   70.0  Salto termico:  10.0

Temperatura ambiente:   20.0

Bilancio tutto:Si

Serie detentori default :Cazzaniga art 188

pompa a giri variabili

bilanciamento globale :ATTIVO con serie detentori=Cazzaniga art 188

ASSEGNO A TUTTE LE UTENZE LA SERIE DI VALVOLE:nessuna

ASSEGNO A TUTTE LE UTENZE LA VALVOLA:CALEFFI Val. Rad. DR 412   3/8"

H max impianto[mt]:  9.000

Pressione taratura valvola sicurezza[metri H2O]: 25.000

Volume acqua caldaia[litri]: 12.000

DISCONTINUITA SELEZIONATE:

PROG..RAMO..COD...NUM...Diam..k.....Descrizione

                        mm

   1     1    12     1   29.6  1.00   PASSAGGIO

   2     4    19     1   12.0  1.00   curva larg

   3     6    24     1   12.0  0.00

   4    11    13     1   25.6  0.50   PIEGA

Eseguo comando >MB=

Bilanciamento montanti

Eseguo comando >BM=

Eseguo bilanciamento globale

Bilanciamento massima prevalenza= 105807

Bilanciamento utenze

Ramo   Q      Detentore                Hdif   HBIL   Pos....REGOL

       mc/h                            Pa      "

   3    0.215  CAZZANIGA ART 188 3/8"    93311  12496    1.9 TRA:R1 E R2

   6    0.215  CAZZANIGA ART 188 3/8"    90429  15378    1.9 TRA:R1 E R2

   4    0.215  CAZZANIGA ART 188 3/8"    92942  12866    1.9 TRA:R1 E R2

   7    0.215  CAZZANIGA ART 188 3/8"    92441  13367    1.9 TRA:R1 E R2

   9    0.355  CAZZANIGA ART 188 1/2"    90628  15179    1.9 TRA:R1 E R2

  10    1.125  CAZZANIGA ART 188 3/4"        0 105807    5.0 TUTTO APERTO

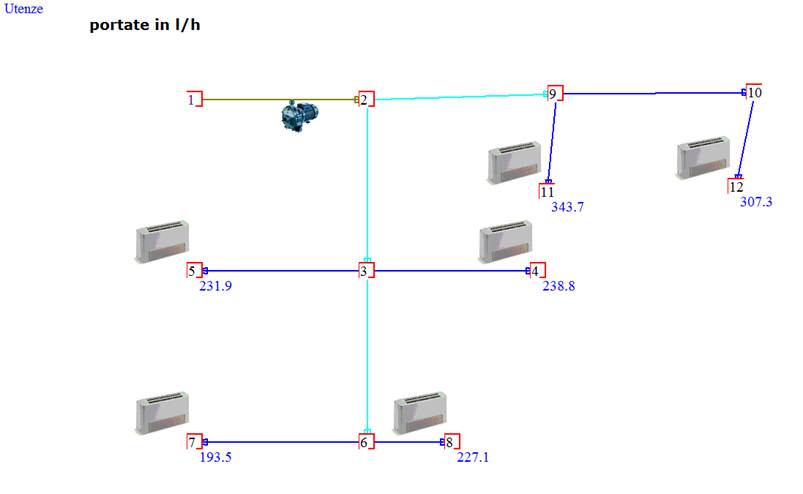

calcolo con utenze attive

assegnazione portate rete in funzione delle utenze attive

                         mc/h

  1       4       3      0.215     1    attiva                  0

  2       7       6      0.215     2    attiva                  0

  3       5       4      0.215     3    attiva                  0

  4       8       7      0.215     4    attiva                  0

  5      11       9      0.355     5    attiva                  0

  6      12      10      1.125     6    attiva                  0

Percorsi idraulici trovati=  6

Soluzione della rete con metodo iterativo di Cross

iterazione=    1      errore medio= 0.034 percorsi ok=   0

iterazione=    2      errore medio= 0.025 percorsi ok=   1

iterazione=    3      errore medio= 0.020 percorsi ok=   1

iterazione=    4      errore medio= 0.016 percorsi ok=   0

iterazione=    5      errore medio= 0.014 percorsi ok=   1

iterazione=    6      errore medio= 0.012 percorsi ok=   1

iterazione=    7      errore medio= 0.010 percorsi ok=   0

iterazione=    8      errore medio= 0.008 percorsi ok=   0

iterazione=    9      errore medio= 0.007 percorsi ok=   0

iterazione=   10      errore medio= 0.005 percorsi ok=   0

iterazione=   11      errore medio= 0.004 percorsi ok=   1

iterazione=   12      errore medio= 0.003 percorsi ok=   1

iterazione=   13      errore medio= 0.003 percorsi ok=   1

iterazione=   14      errore medio= 0.002 percorsi ok=   1

iterazione=   15      errore medio= 0.002 percorsi ok=   3

iterazione=   16      errore medio= 0.001 percorsi ok=   4

iterazione=   17      errore medio= 0.001 percorsi ok=   4

iterazione=   18      errore medio= 0.001 percorsi ok=   5

iterazione=   19      errore medio= 0.001 percorsi ok=   5

iterazione=   20      errore medio= 0.000 percorsi ok=   5

iterazione=   21      errore medio= 0.000 percorsi ok=   5

iterazione=   22      errore medio= 0.000 percorsi ok=   5

iterazione=   23      errore medio= 0.000 percorsi ok=   5

iterazione=   24      errore medio= 0.000 percorsi ok=   6

Percorsi idraulici chiusi=  0 aperti=  6 totali=  6 attivi   6 non attivi=   0

Iterazioni del calcolo iterativo= 24 scostamento medio=0.000

Verifica congruenza risultati

Verifica  della rete idraulica..

I percorsi idraulici sono verificati quando la differenza fra i valori

delle colonne :Pstatica e Perdite è minore di= 150 Pa

delta=incremento finale delle portate nel calcolo iterativo

Pstatica=differenza fra la quota geometrica iniziale e finale sommata

con la prevalenza della/e pompa/e

Perdite:perdite di carico del percorso idraulico

Le equazioni di equilibrio idraulico dei percorsi sono soddisfatte

Perdite di carico rami calcolo nominale

 ramo Q       tubazione      L       k       Pt      vel

      mc/h                   m               mmH2O   m/s

   1    1.542  32x1.2           11.0     1.0     1883   0.6

   2    0.891  25x1.2           12.0     0.0     2606   0.6

   3    0.239  l5xl.2            8.0     0.0     8490   0.6

   4    0.232  l5xl.2            8.0     1.0     8489   0.6

   5    0.421  18x1.2            5.0     0.0     1707   0.6

   6    0.193  l5xl.2           11.0     0.0     6792   0.5

   7    0.227  l5xl.2            5.5     0.0     6781   0.6

   8    0.307  25x1.2            5.0     0.0      170   0.2

   9    0.344  18x1.2            5.0     0.0    10701   0.5

  10    0.307  25x1.2            5.0     0.0    10644   0.2

  11    0.651  28x1.2            5.0     0.5      380   0.4

Q=portata in mc/h

L=lunghezza tubazione[m]

Lacc=lunghezza equivalente delle accidentalità[m]

Leq=lunghezza equivalente totale [m]

Pt=perdita di carico totale[Pa/BAR]

vel=velocità [m/s]

ESAME DATI pompa progressivo=1 codice=62

cod= 62 NL  1-15 MAX            Q min=  0.00 max=  6.00 H min=  0.6 max=  1.5

H[m H2O] Q[mc/h]

Equazione pompa H[mH2o] Q[mc/h]

equazione pompa a giri ridotti=   0%

 H[m]=-0.000000-0.000000Q-0.010600Q^2+NanQ^3+NanQ^4

equazione pompa a pieni giri

 H[m]=+1.470000-0.078290Q-0.010600Q^2-0.000000Q^3-0.000000Q^4

punto di lavoro reale

portata:  1.542 mc/h  25.705 L/m

prevalenza:  1.324 mH2O

Pompa  Q min:  0.000 Q max:  6.000 mc/h

Pompa  Q min:  0.000 Q max: 100.00 L/min

H min:  0.619 H max:  1.470 m H2O

la portata ricade nel range della curva caratteristica

DETTAGLI PERDITE TUBAZIONI

ramo  Q......Pdis...Pcon...Pval...Pdet...Put....Ptot...vel....

        mc/h   Pa      "      "      "    "      "      m/sec

    1  1.542   1726    157      0      0          1883   0.62

    2  0.891   2606      0      0      0          2606   0.62

    3  0.239   3546      0   2885   1178    882   8490   0.59

    4  0.232   3371    421   2731   1111    854   8489   0.57

    5  0.421   1707      0      0      0          1707   0.61

    6  0.193   3379      0   1939    773    701   6792   0.48

    7  0.227   2255      0   2625   1066    835   6781   0.56

    8  0.307    170      0      0      0           170   0.21

    9  0.344   1199      0   5743   1620   2139  10701   0.50

   10  0.307    170      0   4649    238   5588  10644   0.21

   11  0.651    346     35      0      0           380   0.35

VALVOLE

RAMO..num..Q.......perdita...Valvola

...........mc/h....PA

  3     1     0.239   2885 CALEFFI Val. Rad. DR 412

  4     1     0.232   2731 CALEFFI Val. Rad. DR 412

  6     1     0.193   1939 CALEFFI Val. Rad. DR 412

  7     1     0.227   2625 CALEFFI Val. Rad. DR 412

  9     1     0.344   5743 CALEFFI Val. Rad. DR 412

 10     1     0.307   4649 CALEFFI Val. Rad. DR 412

------------------------------------------------------------------------

------------------------------------------------------------------------

rugosità relativa x1000

Fluido:ACQUA A 40'C VISC[cst]:   0.7 massa vol[kg/mc]: 991.0

Calcolo perdite di carico continue secondo la formula DARCY implicita

ramo      Q       D int   L       vel     Rug     REYN    f       Dp

          mc/h    mm      m       m/s     rel     olds            Pa

   1      1.542   29.6      11.0 0.62       0.17   27879  0.0243    1736

   2      0.891   22.6      12.0 0.62       0.22   21102  0.0260    2610

   3      0.239   12.0       8.0 0.59       0.42   10646  0.0310    3526

   4      0.232   12.0       8.0 0.57       0.42   10341  0.0313    3350

   5      0.421   15.6       5.0 0.61       0.32   14427  0.0287    1701

   6      0.193   12.0      11.0 0.48       0.42    8627  0.0327    3355

   7      0.227   12.0       5.5 0.56       0.42   10128  0.0314    2241

   8      0.307   22.6       5.0 0.21       0.22    7276  0.0339     169

   9      0.344   15.6       5.0 0.50       0.32   11788  0.0301    1193

  10      0.307   22.6       5.0 0.21       0.22    7276  0.0339     169

  11      0.651   25.6       5.0 0.35       0.20   13606  0.0289     345

Q=portata,Rug rel=rugosità relativa,REYNOLDS=numero di reynolds

f=coefficiente di attrito,DP=perdita di carico unitaria

Esame assegnazioni non di default..

scelta tubazioni

TUBAZIONI:criteri di progetto

condizioni non di default delle tubazioni=311

Emissione corpi termici:calcolo nominale

Ventilconvettori caso invernale

prog..ramo..Q......Emiss..Tu.....Tamb...tipo

..          L/h    watt   C      C

  1     3      215  2385  60.5   20.0   AERNOVA MINI 1  max vel

  2     6      215  2385  60.5   20.0   AERNOVA MINI 1  max vel

  3     4      215  2385  60.5   20.0   AERNOVA MINI 1  max vel

  4     7      215  2385  60.5   20.0   AERNOVA MINI 1  max vel

  5     9      355  4107  60.0   20.0   AERNOVA MINI 2  max vel

  6    10     1125 12997  60.1   20.0   AERNOVA Maxi 4  max vel

Emissione corpi termici:calcolo reale

Ventilconvettori caso invernale

prog..ramo..Q......Emiss..Tu.....Tamb...tipo

..          L/h    watt   C      C

  1     3      239  2469  61.1   20.0   AERNOVA MINI 1  max vel

  2     6      193  2301  59.8   20.0   AERNOVA MINI 1  max vel

  3     4      232  2446  60.9   20.0   AERNOVA MINI 1  max vel

  4     7      227  2429  60.8   20.0   AERNOVA MINI 1  max vel

  5     9      344  4075  59.8   20.0   AERNOVA MINI 2  max vel

  6    10      307  9297  44.0   20.0   AERNOVA Maxi 4  max vel

Emissione totale[watt]      :         0

Temperatura di mandata[C]:      70.0

Temperatura di ritorno[C]:      70.0

Perdite ventilconvettori calcolo reale

Perdite ventilconvettori

ramo   fancoil                       Q(mc/h)   H(Pa)

     3    AERNOVA MINI 1  max vel    0.239     881.8

     6    AERNOVA MINI 1  max vel    0.193     701.2

     4    AERNOVA MINI 1  max vel    0.232     854.3

     7    AERNOVA MINI 1  max vel    0.227     835.1

     9    AERNOVA MINI 2  max vel    0.344    2139.2

    10    AERNOVA Maxi 4  max vel    0.307    5588.1

Dettaglio congruenza percorso 1

------------------------------------------------------------------------

percorso=   1 QG2=  0.0 m QG1=  0.0 m nodo finale=  4 rami=   3

prog..ramo..Q........L......tubo..............HW.......

            mc/h     m                        Pa

   3     1    1.542   11.0 32x1.2                1883.3

   2     2    0.891   12.0 25x1.2                2605.8

   1     3    0.239    8.0 l5xl.2                8490.0

QG,PU, HW, HP[Pa] portate in mc/h

Q utenza =   0.239 PU=Perdita utenza=       0.0 HW=perdite rami= 12979.2

QG= Quote geom=       0 HP=Pompa/e: 12988.8 [PU+HW]=   12979 QG+HP= 12988.8

Differenza  PU+HW-QG-HP=    -9.7

Computo tubazioni

COD       TUBAZIONE                              L         Peso

..                                               m         Kg

  25      l5xl.2                                 32.550     18.43

  27      18x1.2                                 10.000      5.64

  30      25x1.2                                 22.000     17.57

  31      28x1.2                                  5.000      4.50

  33      32x1.2                                 11.000     11.37

peso totale=   57.5

Computo           valvole

COD       Valvola                            Numero

       5  CALEFFI Val. Rad. DR 412   3/8"             6

COMPUTO           detentori

COD       Detentore                          numero

       8  CAZZANIGA ART 188 3/8"                      4

       9  CAZZANIGA ART 188 1/2"                      1

      10  CAZZANIGA ART 188 3/4"                      1

Computo    fancoil

codice    tipo                               numero

    1...AERNOVA MINI 1  max vel                     4

    2...AERNOVA MINI 2  max vel                     1

    3...AERNOVA Maxi 4  max vel                     1

DETTAGLI  TUBAZIONI

  cod  Tubo     D int   D est   spess   peso    SERIE

              mm      mm              kg/m

 25     l5xl.2   12.0   15.00    1.50    0.57   UNI 7773-Tubi di rame  s= 1.2

 27     18x1.2   15.6   18.00    1.20    0.56   UNI 7773-Tubi di rame  s= 1.2

 30     25x1.2   22.6   25.00    1.20    0.80   UNI 7773-Tubi di rame  s= 1.2

 31     28x1.2   25.6   28.00    1.20    0.90   UNI 7773-Tubi di rame  s= 1.2

 33     32x1.2   29.6   32.00    1.20    1.03   UNI 7773-Tubi di rame  s= 1.2

Dettagli detentori

DETENTORE =CAZZANIGA ART 188 3/8" Serie= 2

Diametro minimo[mm]=  8.0 max= 14.0 numero posizioni= 5

Posizione  descrizione   KV

   1        R1           0.100

   2        R2           0.300

   3        R3           0.600

   4        R4           1.700

   5        A            2.200



DETENTORE =CAZZANIGA ART 188 1/2" Serie= 2

Diametro minimo[mm]= 14.0 max= 18.0 numero posizioni= 5

Posizione  descrizione   KV

   1        R1           0.200

   2        R2           0.400

   3        R3           0.700

   4        R4           1.400

   5        A            2.700



DETENTORE =CAZZANIGA ART 188 3/4" Serie= 2

Diametro minimo[mm]= 18.0 max= 23.0 numero posizioni= 5

Posizione  descrizione   KV

   1        R1           0.300

   2        R2           0.500

   3        R3           1.400

   4        R4           2.700

   5        A            6.300



DETTAGLI  VALVOLE

cod  DESCR                           SE  K(KV)   m     Dmin Dmax GDE

..                                   RIE               mm    mm   %

  5  CALEFFI Val. Rad. DR 412   3/8   2  43230.00       1.89   8.0  14.0    0

CALCOLO   VOLUME ACQUA IMPIANTO

TUBAZIONI      litri:    24.561

CORPI TERMICI  litri:     1.100

caldaia        litri:    12.000

totale         litri:    37.661

CALCOLO   VASO ESPANSIONE

Altezza massima        metri  :  9.0

Pressione scarico valvola sicurezza m H2O  : 25.00

Volume  VASO           LITRI  :     0.972

------------------------------------------------------------------------

Tempo di calcolo=   8.131 secondi

------------------------------------------------------------------------

numero linee tabulato= 432
