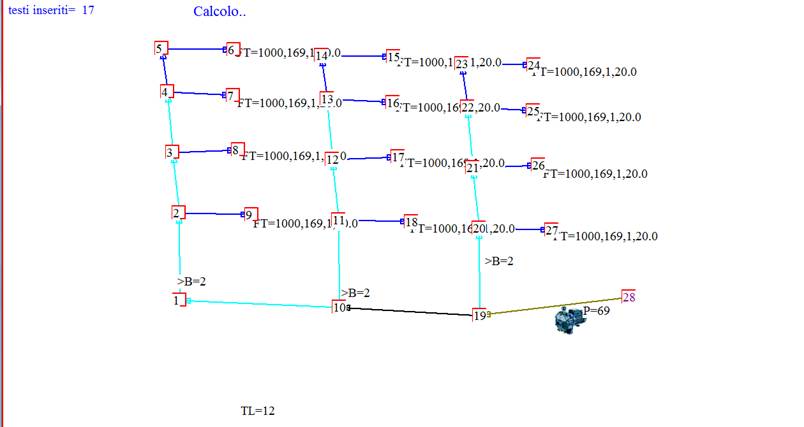

ESEMPIO calcolo con radiatori con bilanciamento con comando >B=





Tabulato di calcolo 15/10/2018 16:15:07 utente:non registrato

------------------------------------------------------------------------

GEOMETRIA DELLA RETE:

Z:\temp\esempi\girivariabili.rete

    Rami                :  11

    Nodi TOTALI         :  12

    Nodi esterni        :   7

    Nodi esterni uscita :   6

    Nodi esterni entrata:   1

    Nodi interni        :   5

    Ingressi            : 1

    ramo ingresso[ 1]=   1

    nodo ingresso[ 1]=   1

Esame comandi  input grafico

Esame utenze antincendio

Esame utenze gas

Esame utenze idro

Esame utenze riscaldamento

<FT=1100,171,1,ute: 1 nodo=  4 ramo=  3 FT=1100.000 COD=171 FC= 1.00 TAMB=21.0

<FT=1300,171,1,ute: 2 nodo=  7 ramo=  6 FT=1300.000 COD=171 FC= 1.00 TAMB=21.0

<FT=1000,171,1,ute: 3 nodo=  5 ramo=  4 FT=1000.000 COD=171 FC= 1.00 TAMB=21.0

<FT=1300,171,1,ute: 4 nodo=  8 ramo=  7 FT=1300.000 COD=171 FC= 1.00 TAMB=21.0

<VER=170,12,0.9ute(ver)  5 nodo= 11 ramo=  9 COD=170 Nel=     12 FC= 0.95

<FT=1300,171,1,ute: 6 nodo= 12 ramo= 10 FT=1300.000 COD=171 FC= 1.00 TAMB=21.0

------------------------------------------------------------------------

Esame utenze attive/inattive

utenze totali trovate=  6

ingressi

ingressi=  1

 rami 1

 nodi 1

esame della rete

derivazioni=  6 aperte=  6 chiuse=  0

Montanti 1 =  2

punti tripli=  4

Maglie    =   0

Montanti 2 =  0

tipologia rami

Rami  Derivazioni  =  7

  "   Ingressi     =  1

  "   Montanti     =  3

  "   Montanti 2   =  0

  "   Anelli/maglie=  0

  "  derivazioni chiuse=  0

utenze  trovate=  6

portata nominale rete con le utenze tutte attive=    1

------------------------------------------------------------------------

Analisi testi generali input grafico

<BIL=2>        BILANCIO CON DETENTORI=Cazzaniga art 188

<PAM=350>      Perdita ammissibile[PA/M]=350.000

<BIL=2>        BILANCIO CON DETENTORI=Cazzaniga art 188

<FLU=3>        FLUIDO=ACQUA A 40'C

<TUBI=3>       Serie tubi=UNI 7773-Tubi di rame  s= 1.2

Analisi testi specifici input grafico

ramo:   3 L=    8.0

<8>            ramo:   3 L=    8.0

ramo:   7 L=    5.5

<5.55>         ramo:   7 L=    5.5

ramo:   5 L=    5.0

<5>            ramo:   5 L=    5.0

ramo:   4 L=    8.0

<8>            ramo:   4 L=    8.0

ramo:   2 L=   12.0

<12>           ramo:   2 L=   12.0

ramo:   1 L=   11.0

<11>           ramo:   1 L=   11.0

ramo:   6 L=   11.0

<11>           ramo:   6 L=   11.0

ramo:  11 L=    5.0

<5>            ramo:  11 L=    5.0

ramo:   9 L=    5.0

<5>            ramo:   9 L=    5.0

ramo:   8 L=    5.0

<5>            ramo:   8 L=    5.0

ramo:  10 L=    5.0

<5>            ramo:  10 L=    5.0

POMPA ord:1 cod:149 RAMO=  1

<P=149>        POMPA ord:1 cod:149 RAMO=  1

ramo=   1 DIS= 12 PASSAGGIO DIRETTO N=  1

<DIS=12, 1>    ramo=   1 DIS= 12 PASSAGGIO DIRETTO N=  1

ramo=  11 DIS= 13 PIEGA N=  1

<DIS=13, 1>    ramo=  11 DIS= 13 PIEGA N=  1

ramo=   4 DIS= 19 curva larga a 90° N=  1

<DIS=19, 1>    ramo=   4 DIS= 19 curva larga a 90° N=  1

ramo=   6 DIS= 24  N=  1

<DIS=24, 1>    ramo=   6 DIS= 24  N=  1

ramo=   1 DIS=  1 ATTRAVERSAMENTO CALDAIA N=  1

<DIS=1, 1>     ramo=   1 DIS=  1 ATTRAVERSAMENTO CALDAIA N=  1

ramo=   2 DIS=  6 CURVA STRETTA N=  1

<DIS=6, 1>     ramo=   2 DIS=  6 CURVA STRETTA N=  1

ramo=  11 DIS=  5 CURVA LARGA N=  1

<DIS=5, 1>     ramo=  11 DIS=  5 CURVA LARGA N=  1

ramo=   9 DIS=  4 CURVA 90 gradi N=  1

<DIS=4, 1>     ramo=   9 DIS=  4 CURVA 90 gradi N=  1

ramo=   4 DIS= 14 RADIATORE N=  1

<DIS=14, 1>    ramo=   4 DIS= 14 RADIATORE N=  1

ramo=   3 DIS= 14 RADIATORE N=  1

<DIS=14, 1>    ramo=   3 DIS= 14 RADIATORE N=  1

ramo=   6 DIS= 14 RADIATORE N=  1

<DIS=14, 1>    ramo=   6 DIS= 14 RADIATORE N=  1

ramo=   7 DIS= 14 RADIATORE N=  1

<DIS=14, 1>    ramo=   7 DIS= 14 RADIATORE N=  1

ramo=   9 DIS= 14 RADIATORE N=  1

<DIS=14, 1>    ramo=   9 DIS= 14 RADIATORE N=  1

ramo=  10 DIS= 14 RADIATORE N=  1

<DIS=14, 1>    ramo=  10 DIS= 14 RADIATORE N=  1

ramo=   2 DIS= 10 GOMITO STANDARD 45' AVVITATO N=  1

<DIS=10, 1>    ramo=   2 DIS= 10 GOMITO STANDARD 45' AVVITATO N=  1

ramo=   2 DIS= 11 GOMITO STANDARD 90' AVVITATO N=  1

<DIS=11, 1>    ramo=   2 DIS= 11 GOMITO STANDARD 90' AVVITATO N=  1

ramo=  11 DIS= 18 curva stretta a 90° N=  1

<DIS=18, 1>    ramo=  11 DIS= 18 curva stretta a 90° N=  1

ramo=   1 DIS= 18 curva stretta a 90° N=  1

<DIS=18, 1>    ramo=   1 DIS= 18 curva stretta a 90° N=  1

ramo=   5 DIS= 21 valvola ritegno N=  1

<DIS=21, 1>    ramo=   5 DIS= 21 valvola ritegno N=  1

ramo=   3 DIS= 18 curva stretta a 90° N=  1

<DIS=18, 1>    ramo=   3 DIS= 18 curva stretta a 90° N=  1

ESAME DATI pompa progressivo=1 codice=149

cod=149 vicrix 26kW             Q min=  0.20 max=  1.20 H min=  1.0 max=  6.0

H[m H2O] Q[mc/h]

Equazione pompa H[mH2o] Q[mc/h]

 H=+5.500000+6.375000Q-23.437500Q^2+21.870000Q^3-7.812500Q^4

punto di lavoro nominale

portata   :  0.691 mc/h  11.522 L/m

prevalenza:  4.147 mH2O

Pompa  Q min:  0.200 Q max:  1.200 mc/h

Pompa  Q min:  3.333 Q max: 20.000 L/min

H min:  0.991 H max:  6.000 m H2O

la portata ricade nel range della curva caratteristica

Esame Circuito pių sfavorito UTENZA nr:  1  RAMO:  1

ramo....portata.tubazione......DP ramo[Pa]

     3    0.105 12x1.2            3689

     2    0.449 20x1.2            3710

     1    0.691 22x1.2            4116

            Massima caduta[Pa]:  11515

esame pompa a giri variabili

portata nominale circuito=  0.691 [mc/h] prevalenza nominale=  1.174 [m]

prevalenza pompa alla portata nominale=  4.147 [m]

riduzione percentuale numero di giri pompa = 0.532

------------------------------------------------------------------------

Dati generali

DATA:Lunedi     15/10/2018  Ore:16:15:07

rete riscaldamento con radiatori

TITOLO PROGETTO:

nome file:Z:\temp\esempi\girivariabili.rete

data e dimensione file=03/10/2018 21:52:34 dimensione=   1707 bytes

Pompa: 1 cod=149 vicrix 26kW               Ramo:  1 giri= 53%

Serie tubi di default nel progetto:UNI 7773-Tubi di rame  s= 1.2

perdita di carico unitaria ammessa=  350.00 Pa

--Fluido:ACQUA A 40'C    VISCOSITA[cst]:   0.66 massa volum[kg/mc]: 991.00

formula calcolo perdite di carico DARCY-WEISBACH

Temperatura di mandata:   70.0  Salto termico:   9.0

Temperatura ambiente:   21.0

Bilancio tutto:Si

Serie detentori default :Cazzaniga art 188

pompa a giri variabili

bilanciamento globale :ATTIVO con serie detentori=Cazzaniga art 188

ASSEGNO A TUTTE LE UTENZE LA SERIE DI VALVOLE:nessuna

ASSEGNO A TUTTE LE UTENZE LA VALVOLA:CALEFFI Val. Rad. DR 412   3/8"

H max impianto[mt]:  8.000

Pressione taratura valvola sicurezza[metri H2O]: 25.000

Volume acqua caldaia[litri]:100.000

Assegnazione valvole ai rami delle utenze

DISCONTINUITA SELEZIONATE:

PROG..RAMO..COD...NUM...Diam..k.....Descrizione

                        mm

   1     1    12     1   19.6  1.00   PASSAGGIO DIRETTO

   2     1     1     1   19.6  2.50   ATTRAVERSAMENTO CALDAIA

   3     1    18     1   19.6  0.50   curva stretta a 90°

   4     2     6     1   17.6  2.61   CURVA STRETTA

   5     2    10     1   17.6  0.40   GOMITO STANDARD 45' AVVIT

   6     2    11     1   17.6  2.23   GOMITO STANDARD 90' AVVIT

   7     3    14     1    9.6  3.00   RADIATORE

   8     3    18     1    9.6  1.00   curva stretta a 90°

   9     4    19     1    9.6  1.00   curva larga a 90°

  10     4    14     1    9.6  3.00   RADIATORE

  11     5    21     1   15.6  3.00   valvola ritegno

  12     6    24     1   11.6  0.00

  13     6    14     1   11.6  3.00   RADIATORE

  14     7    14     1   11.6  3.00   RADIATORE

  15     9     4     1   11.6  2.33   CURVA 90 gradi

  16     9    14     1   11.6  3.00   RADIATORE

  17    10    14     1   11.6  3.00   RADIATORE

  18    11    13     1   15.6  0.50   PIEGA

  19    11     5     1   15.6  2.26   CURVA LARGA

  20    11    18     1   15.6  1.00   curva stretta a 90°

Eseguo comando >MB=

Bilanciamento montanti

Eseguo comando >BM=

Perdite di carico rami calcolo nominale

 ramo Q       tubazione      L       k       Pt      vel

      mc/h                   m               mmH2O   m/s

   1    0.691  22x1.2           11.0     4.0     4116   0.6

   2    0.449  20x1.2           12.0     5.2     3710   0.5

   3    0.105  12x1.2            8.0     4.0     4300   0.4

   4    0.096  12x1.2            8.0     4.0     3638   0.4

   5    0.248  18x1.2            5.0     3.0     1090   0.4

   6    0.124  14x1.2           11.0     3.0     3180   0.3

   7    0.124  14x1.2            5.5     3.0     2268   0.3

   8    0.124  14x1.2            5.0     0.0      836   0.3

   9    0.118  14x1.2            5.0     5.3     2345   0.3

  10    0.124  14x1.2            5.0     3.0     2176   0.3

  11    0.242  18x1.2            5.0     3.8     1142   0.4

Q=portata in mc/h

L=lunghezza tubazione[m]

Lacc=lunghezza equivalente delle accidentalitā[m]

Leq=lunghezza equivalente totale [m]

Pt=perdita di carico totale[Pa/BAR]

vel=velocitā [m/s]

Eseguo bilanciamento globale

Bilanciamento massima prevalenza=  12127

%Bilanciamento utenze

Ramo   Q      Detentore                Hdif   HBIL   Pos....REGOL

       mc/h                            Pa      "

   3    0.105  CAZZANIGA ART 188 3/8"        0  12127    5.0 TUTTO APERTO

   6    0.124  CAZZANIGA ART 188 3/8"       31  12096    4.1 TRA:R4 E A

   4    0.096  CAZZANIGA ART 188 3/8"      662  11465    3.8 TRA:R3 E R4

   7    0.124  CAZZANIGA ART 188 3/8"      942  11184    3.9 TRA:R3 E R4

   9    0.118  CAZZANIGA ART 188 3/8"     4522   7604    2.9 TRA:R2 E R3

  10    0.124  CAZZANIGA ART 188 3/8"     3855   8271    3.1 TRA:R3 E R4

Calcolo..

utenza=  1 nodo=  4 ramo=  3 q= 0.105 zona=0

utenza=  2 nodo=  7 ramo=  6 q= 0.124 zona=0

utenza=  3 nodo=  5 ramo=  4 q= 0.096 zona=0

utenza=  4 nodo=  8 ramo=  7 q= 0.124 zona=0

utenza=  5 nodo= 11 ramo=  9 q= 0.118 zona=0

utenza=  6 nodo= 12 ramo= 10 q= 0.124 zona=0

Percorsi idraulici trovati=  6

Soluzione della rete idraulica..

iterazione=    1      errore medio= 0.005

iterazione=    2      errore medio= 0.004

iterazione=    3      errore medio= 0.003

iterazione=    4      errore medio= 0.002

iterazione=    5      errore medio= 0.002

iterazione=    6      errore medio= 0.001

iterazione=    7      errore medio= 0.001

iterazione=    8      errore medio= 0.001

iterazione=    9      errore medio= 0.000

Percorsi idraulici chiusi=  0 aperti=  6 totali=  6 attivi=   6 non attivi=   0

Iterazioni del calcolo iterativo=  9 scostamento medio=0.000

Perdite di carico rami

 ramo Q       tubazione      L       k       Pt      vel

      mc/h                   m               mmH2O   m/s

   1    0.724  22x1.2           11.0     4.0     4462   0.7

   2    0.410  20x1.2           12.0     5.2     3159   0.5

   3    0.091  12x1.2            8.0     4.0     3500   0.3

   4    0.091  12x1.2            8.0     4.0     3493   0.3

   5    0.228  18x1.2            5.0     3.0      939   0.3

   6    0.106  14x1.2           11.0     3.0     2620   0.3

   7    0.122  14x1.2            5.5     3.0     2517   0.3

   8    0.151  14x1.2            5.0     0.0     1175   0.4

   9    0.163  14x1.2            5.0     5.3     4722   0.4

  10    0.151  14x1.2            5.0     3.0     3568   0.4

  11    0.314  18x1.2            5.0     3.8     1796   0.5

Q=portata in mc/h

L=lunghezza tubazione[m]

Lacc=lunghezza equivalente delle accidentalitā[m]

Leq=lunghezza equivalente totale [m]

Pt=perdita di carico totale[Pa/BAR]

vel=velocitā [m/s]

ESAME DATI pompa progressivo=1 codice=149

cod=149 vicrix 26kW             Q min=  0.20 max=  1.20 H min=  0.3 max=  1.7

H[m H2O] Q[mc/h]

Equazione pompa H[mH2o] Q[mc/h]

 H=+5.500000+6.375000Q-23.437500Q^2+21.870000Q^3-7.812500Q^4

punto di lavoro reale

portata:  0.724 mc/h  12.063 L/m

prevalenza:  1.128 mH2O

Pompa  Q min:  0.200 Q max:  1.200 mc/h

Pompa  Q min:  3.333 Q max: 20.000 L/min

H min:  0.281 H max:  1.698 m H2O

la portata ricade nel range della curva caratteristica

DETTAGLI PERDITE TUBAZIONI

ramo  Q......Pdis...Pcon...Pval...Pdet...Put....Ptot...vel....

        mc/h   mh2O    "      "      "    "      "      m/sec

    1  0.724   3272   1190      0      0          4462   0.67

    2  0.410   2199    959      0      0          3159   0.47

    3  0.091   1910    955    464    170          3500   0.35

    4  0.091   1906    953    463    170          3493   0.35

    5  0.228    587    352      0      0           939   0.33

    6  0.106   1391    379    618    231          2620   0.28

    7  0.122    904    489    815    309          2517   0.32

    8  0.151   1175      0      0      0          1175   0.40

    9  0.163   1340   1429   1403    549          4722   0.43

   10  0.151   1175    705   1216    472          3568   0.40

   11  0.314   1025    770      0      0          1796   0.46

VALVOLE

RAMO....num.....Q.......perdita.VALVOLA.

................mc/h....m H2O

  3         1     0.091     464 CALEFFI Val. Rad. DR 412   3/8"

  4         1     0.091     463 CALEFFI Val. Rad. DR 412   3/8"

  6         1     0.106     618 CALEFFI Val. Rad. DR 412   3/8"

  7         1     0.122     815 CALEFFI Val. Rad. DR 412   3/8"

  9         1     0.163    1403 CALEFFI Val. Rad. DR 412   3/8"

 10         1     0.151    1216 CALEFFI Val. Rad. DR 412   3/8"

------------------------------------------------------------------------

------------------------------------------------------------------------

rugositā relativa x1000

Fluido:ACQUA A 40'C    VISCOSITA[cst]:   0.66 massa volum[kg/mc]: 991.00

Dettagli calcolo perdite di carico continue secondo formula DARCY

ramo     Q        D int    vel      Rug      REYN     f        Dp

         mc/h     mm       m/s      rel      olds              Pa

   1       0.724    19.6   0.67        0.26    19758   0.0265    297.6

   2       0.410    17.6   0.47        0.28    12451   0.0297    182.5

   3       0.091     9.6   0.35        0.52     5062   0.0378    237.3

   4       0.091     9.6   0.35        0.52     5056   0.0379    236.9

   5       0.228    15.6   0.33        0.32     7820   0.0334    116.6

   6       0.106    11.6   0.28        0.43     4875   0.0381    125.7

   7       0.122    11.6   0.32        0.43     5642   0.0366    161.7

   8       0.151    11.6   0.40        0.43     6972   0.0346    233.3

   9       0.163    11.6   0.43        0.43     7521   0.0339    266.1

  10       0.151    11.6   0.40        0.43     6972   0.0346    233.3

  11       0.314    15.6   0.46        0.32    10777   0.0308    204.0

Q=portata,Rug rel=rugositā relativa,REYNOLDS=numero di reynolds

f=coefficiente di attrito,DP=perdita di carico unitaria

Esame assegnazioni non di default..

scelta tubazioni

TUBAZIONI:criteri di progetto

condizioni non di default delle tubazioni=319

DETTAGLI PERDITE TUBAZIONI

ramo  Q......Pdis...Pcon...Pval...Pdet...Put....Ptot...vel....

        mc/h   mh2O    "      "      "    "      "      m/sec

    1  0.724   3272   1190      0      0          4462   0.67

    2  0.410   2199    959      0      0          3159   0.47

    3  0.091   1910    955    464    170          3500   0.35

    4  0.091   1906    953    463    170          3493   0.35

    5  0.228    587    352      0      0           939   0.33

    6  0.106   1391    379    618    231          2620   0.28

    7  0.122    904    489    815    309          2517   0.32

    8  0.151   1175      0      0      0          1175   0.40

    9  0.163   1340   1429   1403    549          4722   0.43

   10  0.151   1175    705   1216    472          3568   0.40

   11  0.314   1025    770      0      0          1796   0.46

Emissione corpi termici:calcolo nominale

RADIATORI calcolo nominale

prog..ramo..Q.....FT....num...dt....Tam..Fco..GDE..prog..modello

..          L/h   watt  el    °C    °C             ver

  1     3    105.1 1100  16     9.0  21.0 1.00  100 P   NEOCLASSIC

  2     6    124.2 1300  19     9.0  21.0 1.00  100 P   NEOCLASSIC

  3     4     95.5 1000  15     9.0  21.0 1.00  100 P   NEOCLASSIC

  4     7    124.2 1300  19     9.0  21.0 1.00  100 P   NEOCLASSIC

  5     9    118.1 1236  12     9.0  21.0 0.95  100 V   TEMA8-300

  6    10    124.2 1300  19     9.0  21.0 1.00  100 P   NEOCLASSIC

Q=portata

FT=fabbisogno termico del corpo scaldante

num el=numero elementi

dt=salto termico di progetto

prog/verif :progetto o verifica

VALVOLE

RAMO....num.....Q.......perdita.VALVOLA.

................mc/h....m H2O

  3         1     0.091     464 CALEFFI Val. Rad. DR 412   3/8"

  4         1     0.091     463 CALEFFI Val. Rad. DR 412   3/8"

  6         1     0.106     618 CALEFFI Val. Rad. DR 412   3/8"

  7         1     0.122     815 CALEFFI Val. Rad. DR 412   3/8"

  9         1     0.163    1403 CALEFFI Val. Rad. DR 412   3/8"

 10         1     0.151    1216 CALEFFI Val. Rad. DR 412   3/8"

------------------------------------------------------------------------

Emissione corpi termici:calcolo reale

RADIATORI-dettagli calcolo reale

ramo  Q      Tin    Tu     Tm     Tam    DT     Fco    Emiss Fem    scarto%

..    L/h    C      C      C      C      C             w

    3     91   70.0  61.0    65.5    21    9.0   1.00    1101   0.86   + 0.1

    6    106   70.0  61.0    65.5    21    9.0   1.00    1306   0.86   + 0.5

    4     91   70.0  60.8    65.4    21    9.2   1.00    1028   0.86   + 2.8

    7    122   70.0  61.0    65.5    21    9.0   1.00    1306   0.86   + 0.5

    9    163   70.0  62.5    66.3    21    7.5   0.95    1029   0.88    -16.

   10    151   70.0  61.0    65.5    21    9.0   1.00    1306   0.86   + 0.5

Q=portata

Ti= Temperatura ingresso acqua

Tu= Temperatura di uscita

Tm=temperatura media fra le 2 precedenti

Tam=temperatura ambiente

DT=salto termico=Ti-Tu

Fco=fattore di correzione dell'emissione

termica dovuta alla collocazione del

corpo termico

EMISS=emissione termica

Fem=fattore di correzione dell'emissione

termica =((Tm-Tam)/50)^m

m=esponente del corpo termico

scarto%=differenza percentuale fra emissione

e fabbisogno termico

Emissione totale[watt]      :         0

Temperatura di mandata[C]:      70.0

Temperatura di ritorno[C]:      70.0

%Computo tubazioni

COD       TUBAZIONE                              L         Peso

..                                               m         Kg

  23      12x1.2                                 16.000      5.80

  24      14x1.2                                 31.550     13.55

  27      18x1.2                                 10.000      5.64

  28      20x1.2                                 12.000      7.57

  29      22x1.2                                 11.000      7.68

Computo           valvole

COD       Valvola                            Numero

       5  CALEFFI Val. Rad. DR 412   3/8"             6

COMPUTO           detentori

COD       Detentore                          numero

       8  CAZZANIGA ART 188 3/8"                      6

computo Radiatori

codice    tipo                               elementi

  170...TEMA8-300                                  12

  171...NEOCLASSIC4-571                            88

DETTAGLI  TUBAZIONI

  cod  Tubo     D int   D est   spess   peso    SERIE

              mm      mm              kg/m

 23     12x1.2    9.6   12.00    1.20    0.36   UNI 7773-Tubi di rame  s= 1.2

 24     14x1.2   11.6   14.00    1.20    0.43   UNI 7773-Tubi di rame  s= 1.2

 27     18x1.2   15.6   18.00    1.20    0.56   UNI 7773-Tubi di rame  s= 1.2

 28     20x1.2   17.6   20.00    1.20    0.63   UNI 7773-Tubi di rame  s= 1.2

 29     22x1.2   19.6   22.00    1.20    0.70   UNI 7773-Tubi di rame  s= 1.2

DETTAGLI RADIATORI

cod..MODELLO.............E50..AltxLarxProfxInt m     massa PESO  tipo

                         watt mm                     h2o   KG

170  TEMA8-300             103 300x60x267x242   1.33   1.18  6.70 Gh

171  NEOCLASSIC4-571        80 576x55x141x500   1.29   0.68  4.65 Gh

Dettagli detentori

DETENTORE =CAZZANIGA ART 188 3/8" Serie= 2

Diametro minimo[mm]=  8.0 max= 14.0 numero posizioni= 5

Posizione  descrizione   KV

   1        R1           0.100

   2        R2           0.300

   3        R3           0.600

   4        R4           1.700

   5        A            2.200



DETTAGLI  VALVOLE

cod  DESCR                           SE  K(KV)   m     Dmin Dmax GDE

..                                   RIE               mm    mm   %

  5  CALEFFI Val. Rad. DR 412   3/8   2  43230.00       1.89   8.0  14.0    0

CALCOLO   VOLUME ACQUA IMPIANTO

TUBAZIONI      litri:    12.642

CORPI TERMICI  litri:    74.000

caldaia        litri:   100.000

totale         litri:   186.642

CALCOLO   VASO ESPANSIONE

Altezza massima        metri  :  8.0

Pressione scarico valvola sicurezza m H2O  : 25.00

Volume  VASO           LITRI  :     3.267

------------------------------------------------------------------------

------------------------------------------------------------------------

Tempo di calcolo=   0.103 secondi

------------------------------------------------------------------------

numero linee tabulato= 446
