ESEMPIO calcolo radiatori con
bilanciamento con comando >MB=
Tabulato
di calcolo
15/10/2018 14:58:08 utente:non registrato
------------------------------------------------------------------------

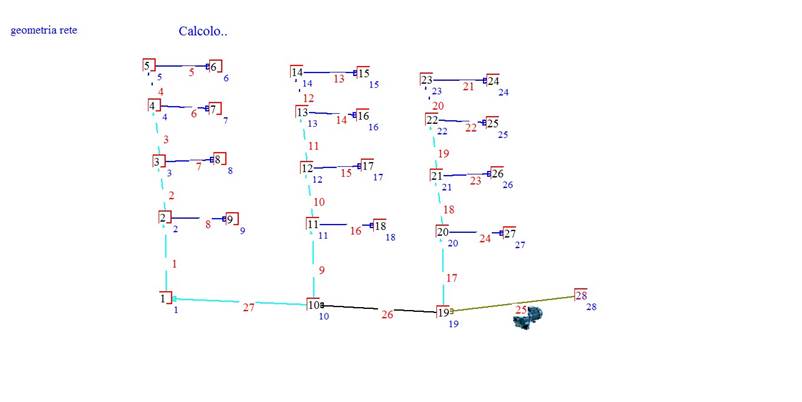

GEOMETRIA
DELLA
RETE:
Z:\temp\esempi\esempio_bilanciamento_bm.rete
Rami
: 27
Nodi TOTALI
:
28
Nodi esterni
:
13
Nodi esterni uscita :
12
Nodi esterni entrata:
1
Nodi interni
:
15
Ingressi
: 1
ramo ingresso[ 1]=
25
nodo ingresso[ 1]=
28
Esame
comandi input grafico
Esame
utenze
antincendio
Esame
utenze gas
Esame
utenze
idro
Esame
utenze
riscaldamento
<FT=1000,169,1,ute:
1 nodo= 24
ramo= 21 FT=1000.000 COD=169 FC= 1.00 TAMB=20.0
<FT=1000,169,1,ute:
2 nodo= 25
ramo= 22 FT=1000.000 COD=169 FC= 1.00 TAMB=20.0
<FT=1000,169,1,ute:
3 nodo= 26
ramo= 23 FT=1000.000 COD=169 FC= 1.00 TAMB=20.0
<FT=1000,169,1,ute:
4 nodo= 27
ramo= 24 FT=1000.000 COD=169 FC= 1.00 TAMB=20.0
<FT=1000,169,1,ute:
5 nodo= 18
ramo= 16 FT=1000.000 COD=169 FC= 1.00 TAMB=20.0
<FT=1000,169,1,ute:
6 nodo= 17
ramo= 15 FT=1000.000 COD=169 FC= 1.00 TAMB=20.0
<FT=1000,169,1,ute:
7 nodo= 16
ramo= 14 FT=1000.000 COD=169 FC= 1.00 TAMB=20.0
<FT=1000,169,1,ute:
8 nodo= 15
ramo= 13 FT=1000.000 COD=169 FC= 1.00 TAMB=20.0
<FT=1000,169,1,ute:
9
nodo= 9 ramo= 8
FT=1000.000 COD=169 FC= 1.00 TAMB=20.0
<FT=1000,169,1,ute:10
nodo= 8 ramo= 7
FT=1000.000 COD=169 FC= 1.00 TAMB=20.0
<FT=1000,169,1,ute:11
nodo= 7 ramo= 6
FT=1000.000 COD=169 FC= 1.00 TAMB=20.0
<FT=1000,169,1,ute:12
nodo= 6 ramo= 5
FT=1000.000 COD=169 FC= 1.00 TAMB=20.0
------------------------------------------------------------------------
Esame
utenze
attive/inattive
utenze
totali trovate= 12
ingressi
ingressi= 1
rami 25
nodi 28
esame
della rete
derivazioni=
12 aperte= 12
chiuse= 0
Montanti
1 = 3
punti
tripli= 11
Maglie = 0
Montanti
2 = 0
tipologia
rami
Rami Derivazioni
= 15
" Ingressi
= 1
" Montanti
= 10
" Montanti 2
= 0
" Anelli/maglie=
0
" derivazioni chiuse=
0
utenze trovate= 12
portata
nominale rete con le
utenze tutte attive= 1
------------------------------------------------------------------------

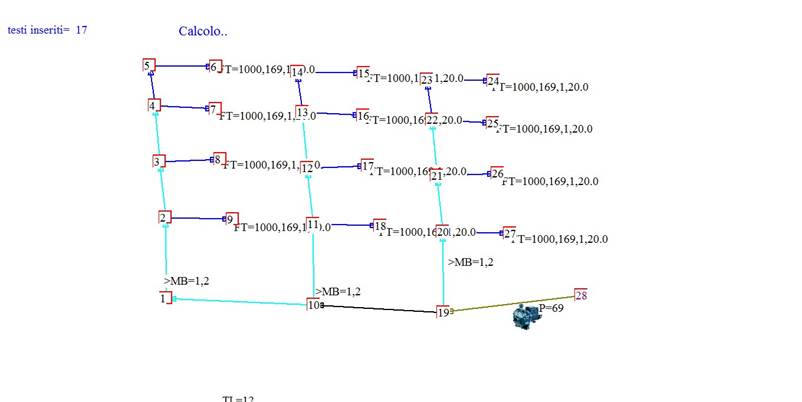

Analisi
testi
generali input grafico
<TL=12> tutti rami
L= 12.000
Analisi
testi
specifici input grafico
POMPA
ord:1 cod:
69 RAMO= 25
<P=69> POMPA
ord:1 cod:
69 RAMO= 25
Bilancio
a valle con det= 2.0
<>B=2> Bilancio
a valle con det= 2.0
Bilancio
a valle con det= 2.0
<>B=2> Bilancio
a valle con det= 2.0
Bilancio
a valle con det= 2.0
<>B=2> Bilancio
a valle con det= 2.0
ESAME
DATI pompa
progressivo=1 codice=69
cod=
69 wilo rsl
25/70 vel 3
Q min= 0.00
max= 2.00 H min= 0.9 max= 4.0
H[m
H2O] Q[mc/h]

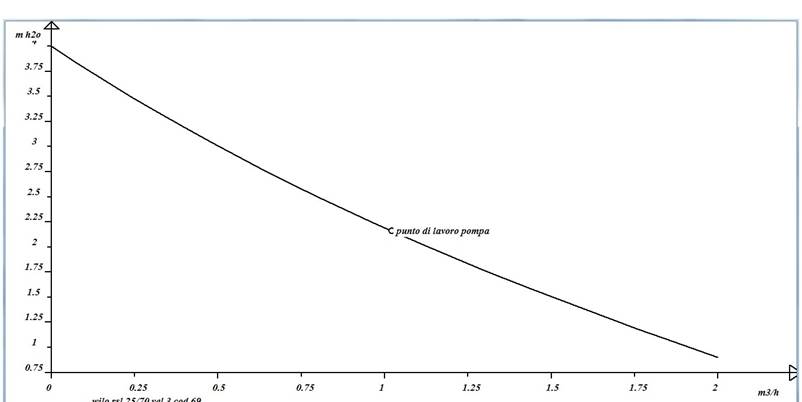

Equazione
pompa H[mH2o] Q[mc/h]
H=+3.999000-2.197619Q+0.457100Q^2-0.066667Q^3-0.000000Q^4
punto
di lavoro nominale
portata :
1.032 mc/h 17.197 L/m
prevalenza: 2.145 mH2O
Pompa Q min: 0.000 Q max: 2.000 mc/h
Pompa Q min: 0.000 Q max:
33.333
L/min
H min: 0.899 H max: 3.999 m H2O
la
portata ricade nel range della curva
caratteristica
Esame
Circuito
più sfavorito UTENZA nr: 12 RAMO: 25
ramo....portata.tubazione......DP
ramo[Pa]
5
0.086 12x0.8
1621
4
0.086 12x0.8
1621
3
0.172 14x0.8
2343
2
0.258 15x0.8
3291
1
0.344 16x0.8
3868
27
0.344 16x0.8
3868
26
0.688 20x0.8
4064
25
1.032 20x0.8
8379
Massima caduta[Pa]:
29055
------------------------------------------------------------------------
Dati
generali
DATA:Lunedi 15/10/2018
Ore:14:58:08
rete
riscaldamento con
radiatori
TITOLO
PROGETTO:
nome
file:Z:\temp\esempi\esempio_bilanciamento_bm.rete
data
e dimensione file=15/10/2018
14:37:52 dimensione= 1546 bytes
Pompa:
1 cod=
69 wilo rsl
25/70 vel 3
Ramo: 25 giri=100%

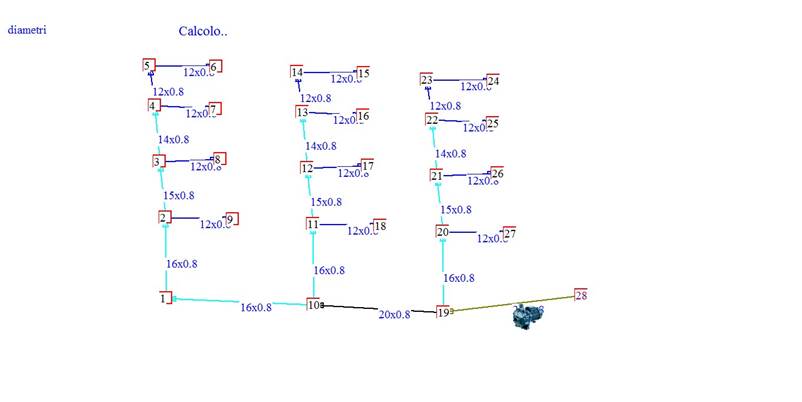

Serie
tubi di default nel progetto:UNI 7773-
Tubi rami s=0,8
perdita
di carico unitaria
ammessa= 333.00 Pa
--Fluido:ACQUA
A 60'C VISCOSITA[cst]: 0.48
massa volum[kg/mc]:
983.00
formula
calcolo perdite di carico
DARCY-WEISBACH
Temperatura
di mandata: 75.0
Salto termico: 10.0
Temperatura
ambiente: 20.0
Bilancio
tutto:No
Serie
detentori default :nessuna
pompa
a giri fisso
bilanciamento
globale:NON
ATTIVO
ASSEGNO
A TUTTE LE UTENZE LA
SERIE DI VALVOLE:nessuna
H max
impianto[mt]: 35.000
Pressione
taratura valvola
sicurezza[metri H2O]: 2.500
Volume
acqua caldaia[litri]: 0.000
Assegnazione
valvole ai rami delle utenze
Eseguo
comando
>MB=
Bilanciamento
montanti
Eseguo
comando
>BM=
Bilanciamento
massima
prevalenza= 29055
%Bilanciamento
utenze
Ramo Q
Detentore
Hdif HBIL Pos....REGOL
mc/h
Pa
"
8 0.086
CAZZANIGA ART 188 3/8" 7255
21800 2.2 TRA:R2 E R3
7 0.086
CAZZANIGA ART 188 3/8" 3964
25091 2.7 TRA:R2 E R3
6 0.086
CAZZANIGA ART 188 3/8" 1621
27434 3.2 TRA:R3 E R4
5 0.086
CAZZANIGA ART 188 3/8"
0
29055 5.0 TUTTO APERTO
Bilanciamento
massima
prevalenza= 25187
%Bilanciamento
utenze
Ramo Q
Detentore
Hdif HBIL Pos....REGOL
mc/h
Pa
"
16 0.086
CAZZANIGA ART 188 3/8" 7255
17932 2.2 TRA:R2 E R3
15 0.086
CAZZANIGA ART 188 3/8" 3964
21223 2.7 TRA:R2 E R3
14 0.086
CAZZANIGA ART 188 3/8" 1621
23566 3.2 TRA:R3 E R4
13 0.086
CAZZANIGA ART 188 3/8"
0
25187 5.0 TUTTO APERTO
Bilanciamento
massima
prevalenza= 21123
%Bilanciamento
utenze
Ramo Q
Detentore
Hdif HBIL Pos....REGOL
mc/h
Pa
"
21 0.086
CAZZANIGA ART 188 3/8"
0
21123 5.0 TUTTO APERTO
22 0.086
CAZZANIGA ART 188 3/8" 1621
19502 3.2 TRA:R3 E R4
23 0.086
CAZZANIGA ART 188 3/8" 3964
17159 2.7 TRA:R2 E R3
24 0.086
CAZZANIGA ART 188 3/8" 7255
13868 2.2 TRA:R2 E R3
Perdite
di
carico rami calcolo nominale
ramo Q
tubazione L k
Pt
vel
mc/h
m
mmH2O m/s
1
0.344
16x0.8
12.0 0.0
3868 0.6
2
0.258
15x0.8
12.0 0.0
3291 0.5
3
0.172
14x0.8 12.0
0.0 2343 0.4
4
0.086
12x0.8
12.0 0.0
1621 0.3
5
0.086
12x0.8
12.0 0.0
1773 0.3
6
0.086
12x0.8
12.0 0.0
1773 0.3
7
0.086
12x0.8 12.0
0.0 1773 0.3
8
0.086
12x0.8
12.0 0.0
1773 0.3
9
0.344
16x0.8
12.0 0.0
3868 0.6
10
0.258
15x0.8
12.0 0.0
3291 0.5
11
0.172
14x0.8
12.0 0.0
2343 0.4
12
0.086
12x0.8
12.0 0.0
1621 0.3
13
0.086
12x0.8
12.0 0.0
1773 0.3
14
0.086
12x0.8
12.0 0.0
1773 0.3
15
0.086
12x0.8
12.0 0.0
1773 0.3
16
0.086
12x0.8
12.0 0.0
1773 0.3
17
0.344
16x0.8
12.0 0.0
3868 0.6
18
0.258
15x0.8
12.0 0.0
3291 0.5
19
0.172
14x0.8
12.0 0.0
2343 0.4
20
0.086
12x0.8
12.0 0.0
1621 0.3
21 0.086
12x0.8
12.0 0.0
1773 0.3
22 0.086
12x0.8
12.0 0.0
1773 0.3
23 0.086
12x0.8
12.0 0.0
1773 0.3
24 0.086
12x0.8
12.0 0.0
1773 0.3
25 1.032
20x0.8
12.0 0.0
8379 1.1
26 0.688
20x0.8
12.0 0.0
4064 0.7
27 0.344
16x0.8
12.0 0.0
3868 0.6
Q=portata
in mc/h
L=lunghezza
tubazione [m]
K=somma
coefficienti perdite
concentrate
Ptot=perdita
di
carico totale in m H2O
vel=velocità [m/s]
?= perdita eccessiva
utenza
=utenza corrispondente al
ramo

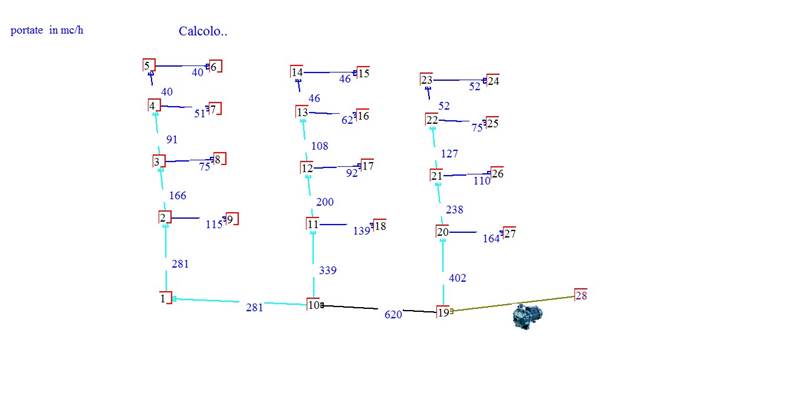

Calcolo..
utenza= 1 nodo= 24 ramo= 21 q= 0.086 zona=0
utenza= 2 nodo= 25 ramo= 22 q= 0.086 zona=0
utenza= 3 nodo= 26 ramo= 23 q= 0.086 zona=0
utenza= 4 nodo= 27 ramo= 24 q= 0.086 zona=0
utenza= 5 nodo= 18 ramo= 16 q= 0.086 zona=0
utenza= 6 nodo= 17 ramo= 15 q= 0.086 zona=0
utenza= 7 nodo= 16 ramo= 14 q= 0.086 zona=0
utenza= 8 nodo= 15 ramo= 13 q= 0.086 zona=0
utenza= 9 nodo=
9 ramo= 8 q= 0.086 zona=0
utenza=
10 nodo= 8 ramo=
7 q= 0.086 zona=0
utenza=
11 nodo= 7 ramo=
6 q= 0.086 zona=0
utenza=
12 nodo= 6 ramo=
5 q= 0.086 zona=0
Percorsi
idraulici trovati= 12
Soluzione
della
rete idraulica..
iterazione= 1
errore medio= 0.008
iterazione= 2
errore medio= 0.005
iterazione= 3
errore medio= 0.004
iterazione= 4
errore medio= 0.003
iterazione= 5 errore medio= 0.003
iterazione= 6
errore medio= 0.002
iterazione= 7
errore medio= 0.002
iterazione= 8
errore medio= 0.002
iterazione= 9
errore medio= 0.001
iterazione= 10
errore medio= 0.001
iterazione= 11
errore medio= 0.001
iterazione= 12
errore medio= 0.001
iterazione= 13
errore medio= 0.001
iterazione= 14
errore medio= 0.001
iterazione= 15
errore medio= 0.000
iterazione= 16
errore medio= 0.000
iterazione= 17
errore medio= 0.000
iterazione= 18
errore medio= 0.000
iterazione= 19
errore medio= 0.000
iterazione= 20
errore medio= 0.000
Percorsi
idraulici chiusi= 0 aperti= 12 totali= 12
attivi= 12 non attivi=
0
Iterazioni
del calcolo iterativo=
20 scostamento medio=0.000
Perdite
di
carico rami
ramo Q
tubazione L k
Pt
vel
mc/h
m
mH2O m/sec
utenza
1 0.280
16x0.8
12.0 0.0
2699 0.5
2 0.165
15x0.8
12.0 0.0
1513 0.3
3 0.090
14x0.8
12.0 0.0
765 0.2
4 0.040
12x0.8
12.0 0.0
429 0.1
5 0.040
12x0.8
12.0 0.0
462 0.1
6 0.050
12x0.8
12.0 0.0
699 0.2
7 0.075
12x0.8
12.0 0.0
1399 0.2
8 0.115
12x0.8
12.0 0.0
2953 0.4
9 0.350
16x0.8
12.0 0.0
3998 0.6
10 0.207
15x0.8
12.0 0.0
2229 0.4
11 0.111
14x0.8
12.0 0.0
1099 0.3
12 0.048
12x0.8
12.0 0.0
583 0.2
13 0.048
12x0.8
12.0 0.0
630 0.2
14 0.064
12x0.8
12.0 0.0
1049 0.2
15 0.095
12x0.8
12.0 0.0
2123 0.3
16 0.144
12x0.8
12.0 0.0
4400 0.5
17 0.427
16x0.8
12.0 0.0
5672 0.7
18 0.252
15x0.8
12.0 0.0
3168 0.5
19 0.135
14x0.8
12.0 0.0
1544 0.3
20 0.056
12x0.8
12.0 0.0
767 0.2
21 0.056
12x0.8
12.0 0.0
831 0.2
22 0.080
12x0.8
12.0
0.0
1547 0.3
23 0.117
12x0.8
12.0 0.0
3055 0.4
24 0.175
12x0.8
12.0 0.0
6211 0.6
25 1.058
20x0.8
12.0 0.0
8762 1.1
26 0.631
20x0.8
12.0 0.0
3484 0.7
27 0.280
16x0.8
12.0 0.0
2699 0.5
Q=portata
in mc/h
L=lunghezza
tubazione [m]
K=somma
coefficienti perdite
concentrate
Ptot=perdita
di
carico totale in m H2O
vel=velocità [m/s]
?= perdita eccessiva
utenza
=utenza corrispondente al
ramo
ESAME
DATI pompa
progressivo=1 codice=69
cod=
69 wilo rsl
25/70 vel 3
Q min= 0.00
max= 2.00 H min= 0.9 max= 4.0
H[m
H2O] Q[mc/h]
Equazione
pompa H[mH2o] Q[mc/h]
H=+3.999000-2.197619Q+0.457100Q^2-0.066667Q^3-0.000000Q^4
punto
di lavoro reale
portata: 1.058 mc/h
17.630 L/m
prevalenza: 2.107 mH2O
Pompa Q min: 0.000 Q max: 2.000 mc/h
Pompa Q min: 0.000 Q max:
33.333
L/min
H min: 0.899 H max: 3.999 m H2O
la
portata ricade nel range della curva
caratteristica
DETTAGLI
PERDITE
TUBAZIONI
ramo Q......Pdis...Pcon...Pval...Pdet...Put....Ptot...vel....
mc/h
mh2O "
" "
" " m/sec
1
0.280 2699
0
0 0 2699
0.48
2
0.165 1513
0
0 0 1513
0.33
3
0.090 765
0
0 0 765
0.21
4
0.040 429
0
0 0 429
0.13
5
0.040 429
0
0 33
462
0.13
6
0.050 647
0
0 53 699
0.17
7
0.075 1282
0
0 117
1399
0.25
8
0.115 2681
0
0 273
2953
0.38
9
0.350 3998
0
0 0 3998
0.60
10 0.207
2229
0 0 0
2229 0.41
11 0.111
1099
0 0 0
1099 0.26
12 0.048
583
0 0 0
583
0.16
13 0.048
583
0 0 47
630
0.16
14 0.064
965
0 0 84
1049 0.21
15 0.095
1935
0 0 187
2123 0.31
16 0.144
3972
0 0 428
4400 0.47
17 0.427
5672
0 0 0
5672 0.73
18 0.252
3168
0 0 0
3168 0.50
19 0.135
1544
0 0 0
1544 0.31
20 0.056
767
0 0 0
767
0.18
21 0.056
767
0 0 64
831
0.18
22 0.080
1417
0 0 131
1547 0.26
23 0.117
2772
0 0 283
3055 0.38
24 0.175
5580
0 0 631
6211 0.57
25 1.058
8762
0 0 0
8762 1.11
26 0.631
3484
0 0 0
3484 0.66
27 0.280
2699
0 0 0
2699 0.48
LEGENDA
Q=portata
Pdis=perdita
distribuita
Pcon=perdita
nelle
accidentalità
Pval=perdita
valvole
Pdet=perdita
detentori
Preg=perdita
valvole
di regolazione
Put=perdita
di carico nelle
utenze
(fancoil,bocchette..)
Ptot=totale
delle
perdite
VEL=velocità
nella tubazione
------------------------------------------------------------------------
rugosità
relativa x1000
Fluido:ACQUA A
60'C VISCOSITA[cst]: 0.48
massa volum[kg/mc]:
983.00
Dettagli
calcolo
perdite di carico continue secondo formula DARCY
ramo Q
D int
vel
Rug REYN f
Dp
mc/h mm
m/s rel
olds
Pa
1 0.280
14.4 0.48
0.35
14401 0.0287
224.0
2 0.165 13.4
0.33 0.37 9133
0.0322 125.3
3 0.090 12.4
0.21 0.40 5387
0.0371 63.4
4 0.040 10.4
0.13 0.48 2830
0.0447 35.8
5 0.040 10.4
0.13 0.48 2830
0.0447 35.8
6 0.050 10.4
0.17 0.48 3593
0.0417 53.7
7 0.075 10.4
0.25 0.48 5344
0.0372 106.2
8 0.115 10.4
0.38 0.48 8173
0.0333 221.8
9 0.350 14.4
0.60 0.35 18006
0.0273 332.6
10 0.207 13.4
0.41 0.37 11403
0.0304 184.8
11 0.111 12.4
0.26 0.40 6639
0.0350 90.9
12 0.048 10.4
0.16 0.48 3384 0.0424
48.5
13 0.048 10.4
0.16 0.48 3384
0.0424 48.5
14 0.064 10.4
0.21 0.48 4532
0.0390 80.0
15 0.095 10.4
0.31 0.48 6776
0.0349 160.2
16 0.144 10.4
0.47 0.48 10238
0.0314 329.0
17 0.427 14.4
0.73 0.35 21947
0.0261 472.6
18 0.252 13.4
0.50 0.37 13938
0.0290 262.9
19 0.135 12.4
0.31 0.40 8075
0.0333 127.7
20 0.056 10.4
0.18 0.48 3967
0.0405 63.6
21 0.056 10.4
0.18 0.48 3967
0.0405 63.6
22 0.080 10.4
0.26 0.48 5661
0.0367 117.3
23 0.117 10.4
0.38 0.48 8331
0.0331 229.4
24 0.175 10.4
0.57 0.48 12430
0.0300 462.5
25 1.058 18.4
1.11 0.27 42538
0.0225 734.8
26 0.631 18.4
0.66 0.27 25362
0.0251 291.0
27 0.280 14.4
0.48 0.35 14401
0.0287 224.0
Q=portata,Rug
rel=rugosità relativa,REYNOLDS=numero
di reynolds
f=coefficiente
di attrito,DP=perdita di carico unitaria
Esame
assegnazioni non di default..
scelta
tubazioni
TUBAZIONI:criteri di
progetto
condizioni
non di default delle
tubazioni=337
VALVOLE
DETENTORI
CORPI
TERMICI
DETTAGLI
PERDITE
TUBAZIONI
ramo Q......Pdis...Pcon...Pval...Pdet...Put....Ptot...vel....
mc/h
mh2O "
" "
" " m/sec
1
0.280 2699
0
0 0 2699
0.48
2
0.165 1513
0
0 0 1513
0.33
3
0.090 765
0
0 0 765
0.21
4
0.040 429
0
0 0 429
0.13
5 0.040 429
0 0 33
462
0.13
6
0.050 647
0
0 53
699
0.17
7
0.075 1282
0
0 117
1399
0.25
8
0.115 2681
0
0 273
2953
0.38
9
0.350 3998
0
0 0 3998
0.60
10 0.207
2229
0 0 0
2229 0.41
11 0.111
1099
0 0 0
1099 0.26
12 0.048
583
0 0 0
583
0.16
13 0.048
583
0
0
47
630 0.16
14 0.064
965
0 0 84
1049 0.21
15 0.095
1935
0 0 187
2123 0.31
16 0.144
3972
0 0 428
4400 0.47
17 0.427
5672
0 0
0
5672 0.73
18 0.252
3168
0 0 0
3168 0.50
19 0.135
1544
0 0 0
1544 0.31
20 0.056
767
0 0 0
767
0.18
21 0.056
767
0 0 64
831
0.18
22 0.080
1417
0 0 131
1547 0.26
23 0.117
2772
0 0 283
3055 0.38
24 0.175
5580
0 0 631
6211 0.57
25 1.058
8762
0 0 0
8762
1.11
26 0.631
3484
0 0 0
3484 0.66
27 0.280
2699
0 0 0
2699 0.48
LEGENDA
Q=portata
Pdis=perdita
distribuita
Pcon=perdita
nelle
accidentalità
Pval=perdita
valvole
Pdet=perdita
detentori
Preg=perdita
valvole
di regolazione
Put=perdita
di carico nelle
utenze
(fancoil,bocchette..)
Ptot=totale
delle
perdite
VEL=velocità
nella tubazione
Emissione
corpi termici:calcolo nominale
RADIATORI
calcolo nominale
prog..ramo..Q.....FT....num...dt....Tam..Fco..GDE..prog..modello
..
L/h watt
el °C
°C
ver
1 21
86.0 1000 6
10.0
20.0 1.00 100 P
TEMA5-871
2 22
86.0 1000
6 10.0
20.0 1.00
100 P TEMA5-871
3 23
86.0
1000 6
10.0
20.0 1.00 100 P
TEMA5-871
4 24
86.0 1000
6 10.0
20.0 1.00
100 P TEMA5-871
5 16
86.0 1000
6 10.0
20.0 1.00
100 P TEMA5-871
6 15
86.0 1000
6 10.0
20.0 1.00
100 P TEMA5-871
7 14
86.0 1000
6 10.0
20.0 1.00
100 P TEMA5-871
8 13
86.0 1000
6 10.0
20.0 1.00
100 P TEMA5-871
9 8
86.0 1000
6 10.0
20.0 1.00
100 P TEMA5-871
10
7 86.0 1000 6
10.0 20.0 1.00
100 P TEMA5-871
11
6 86.0 1000 6
10.0 20.0 1.00
100 P
TEMA5-871
12
5 86.0 1000 6
10.0 20.0 1.00
100 P
TEMA5-871
Q=portata
FT=fabbisogno
termico del corpo
scaldante
num el=numero elementi
dt=salto
termico
di progetto
prog/verif :progetto o verifica
Emissione
corpi termici:calcolo reale
RADIATORI-dettagli
calcolo reale
ramo Q
Tin
Tu Tm
Tam
DT Fco Emiss Fem scarto%
.. L/h
C C C C C
w
21
56
75.0 65.0
70.0
20 10.0
1.00
996 1.00
-0.4
22 80 75.0
65.0 70.0
20
10.0 1.00
996
1.00 -0.4
23 117
75.0
65.0 70.0
20
10.0 1.00
996
1.00 -0.4
24 175
75.0
65.0 70.0
20 10.0
1.00
996 1.00
-0.4
16 144
75.0
65.0 70.0
20
10.0 1.00
996
1.00 -0.4
15 95 75.0
65.0 70.0
20
10.0 1.00
996
1.00 -0.4
14 64 75.0
65.0 70.0
20
10.0 1.00
996
1.00 -0.4
13 48 75.0
65.0 70.0
20
10.0 1.00
996
1.00 -0.4
8
115 75.0
65.0
70.0 20
10.0
1.00 996 1.00
-0.4
7
75 75.0 65.0
70.0 20
10.0
1.00 996 1.00
-0.4
6
50 75.0 65.0
70.0 20
10.0
1.00 996 1.00
-0.4
5
40 75.0 65.0
70.0 20
10.0
1.00 996 1.00
-0.4
Q=portata
Ti=
Temperatura ingresso acqua
Tu=
Temperatura di uscita
Tm=temperatura
media fra le 2
precedenti
Tam=temperatura
ambiente
DT=salto
termico=Ti-Tu
Fco=fattore
di
correzione dell'emissione
termica
dovuta alla collocazione
del
corpo
termico
EMISS=emissione
termica
Fem=fattore
di
correzione dell'emissione
termica
=((Tm-Tam)/50)^m
m=esponente
del corpo termico
scarto%=differenza
percentuale
fra emissione
e
fabbisogno termico
Emissione
totale[watt] :
0
Temperatura
di mandata[C]: 75.0
Temperatura
di ritorno[C]: 75.0
%Computo
tubazioni
COD TUBAZIONE L Peso
..
m
Kg
3 12x0.8
180.000 45.10
4 14x0.8
36.000 10.63
5 15x0.8 36.000 11.44
6 16x0.8
48.000 16.32
8 20x0.8
24.000 10.31
COMPUTO detentori
COD Detentore
numero
8
CAZZANIGA ART 188 3/8"
12
computo
Radiatori
codice tipo
elementi
169...TEMA5-871
72
DETTAGLI TUBAZIONI
cod
Tubo
D int
D est spess peso
SERIE
mm mm
kg/m
3 12x0.8 10.4
12.00 0.80
0.25
UNI 7773- Tubi rami s=0,8
4 14x0.8 12.4
14.00 0.80
0.30
UNI 7773- Tubi rami s=0,8
5 15x0.8 13.4
15.00 0.80
0.32
UNI 7773- Tubi rami s=0,8
6 16x0.8 14.4
16.00 0.80
0.34
UNI 7773- Tubi rami s=0,8
8 20x0.8 18.4
20.00 0.80
0.43
UNI 7773- Tubi rami s=0,8
DETTAGLI
RADIATORI
cod..MODELLO.............E50..AltxLarxProfxInt
m massa PESO tipo
watt mm
h2o KG
169 TEMA5-871
166 871x60x162x813 1.32
1.70 11.00 Gh
Dettagli
detentori
DETENTORE
=CAZZANIGA ART 188
3/8" Serie= 2
Diametro
minimo[mm]= 8.0 max=
14.0
numero posizioni= 5
Posizione descrizione
KV
1 R1 0.100
2 R2 0.300
3 R3 0.600
4 R4 1.700
5 A
2.200
CALCOLO VOLUME ACQUA IMPIANTO
TUBAZIONI litri:
38.914
CORPI
TERMICI litri:
122.400
caldaia litri: 0.000
totale litri: 161.314
CALCOLO VASO ESPANSIONE
Altezza
massima metri
: 35.0
Pressione
scarico valvola
sicurezza m H2O : 2.50
Volume VASO
LITRI : -18.787
------------------------------------------------------------------------
Tempo
di
calcolo= 0.110 secondi
