Esempi di geometrie



Le geometrie delle reti comprendono reti ad albero, anello magliate ,miste.Nel seguito alcune tipologie.

·       In verde i rami facenti parte di un anello chiuso

·       In blu le derivazioni

·       In verde scuro gli ingressi

·       In celeste i montanti che collegano le derivazioni al resto della rete

·       In nero gli altri rami

·       In giallo i rami che collegano gli anelli



Il programma non risolve qualsiasi tipologia ma solo le geometri compatibili con le figure seguenti. Le utenze sono collegate alle derivazioni

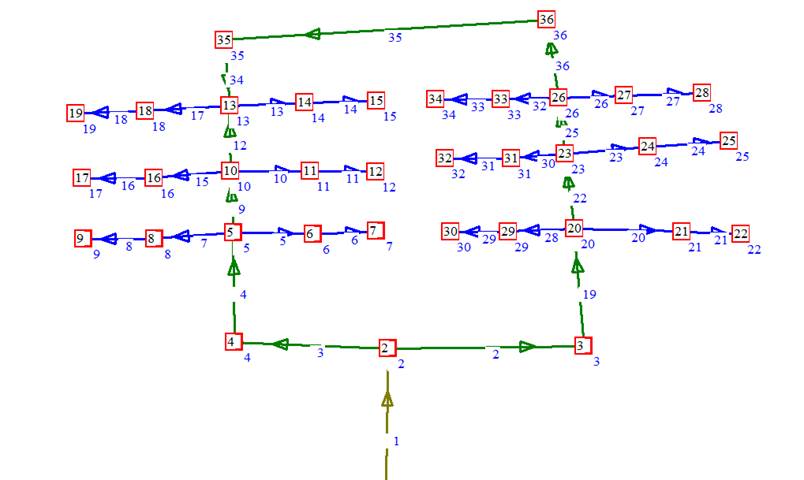

Una rete ad anello con derivazioni  a pettine



Rete ad anello e  griglia

Rete magliata a griglia ed albero

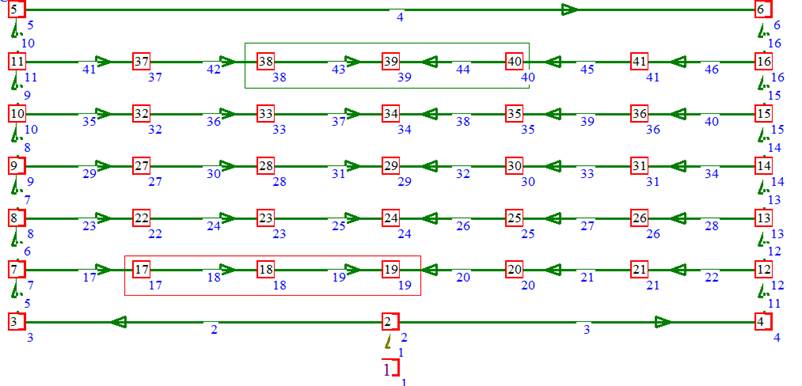

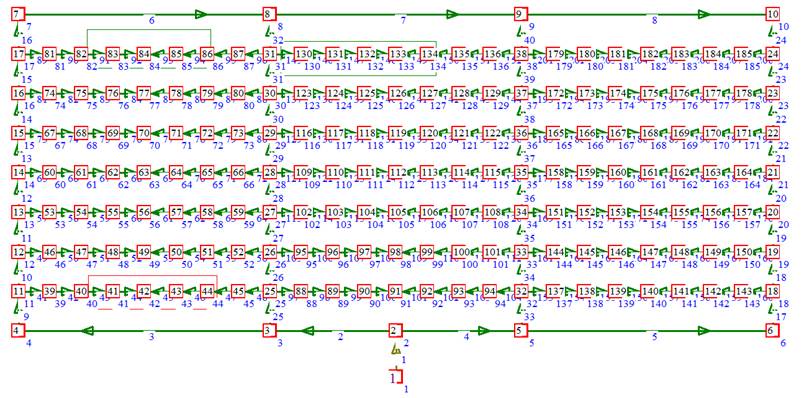

Rete magliata a griglia

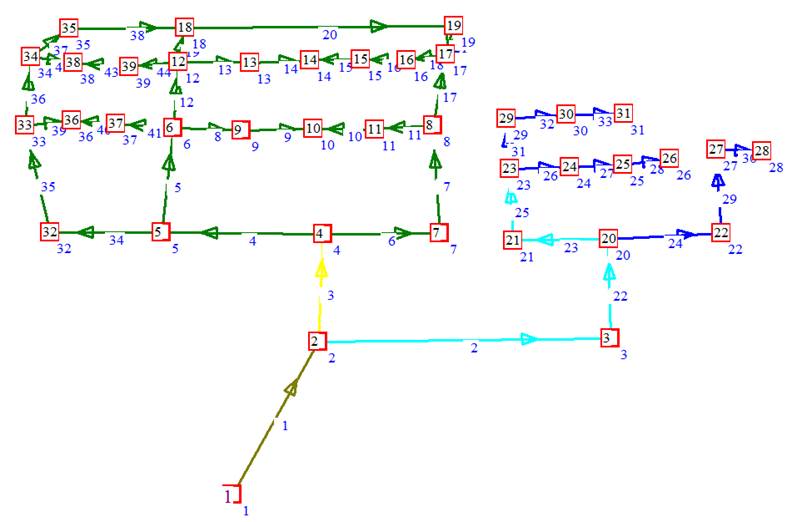

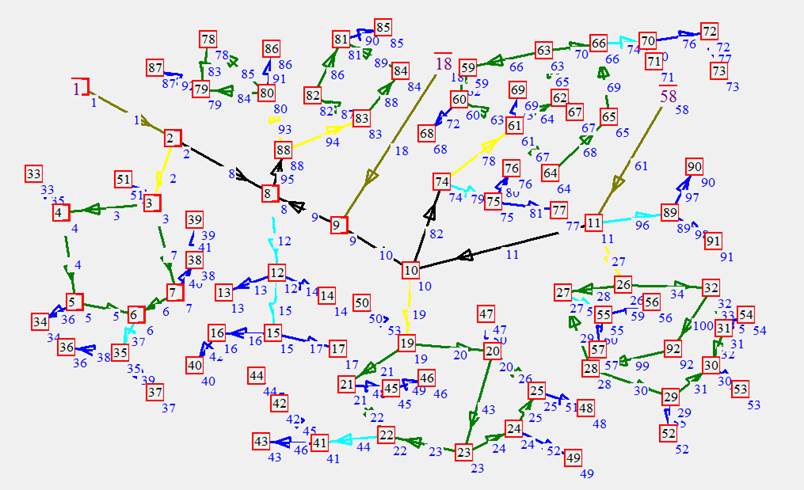

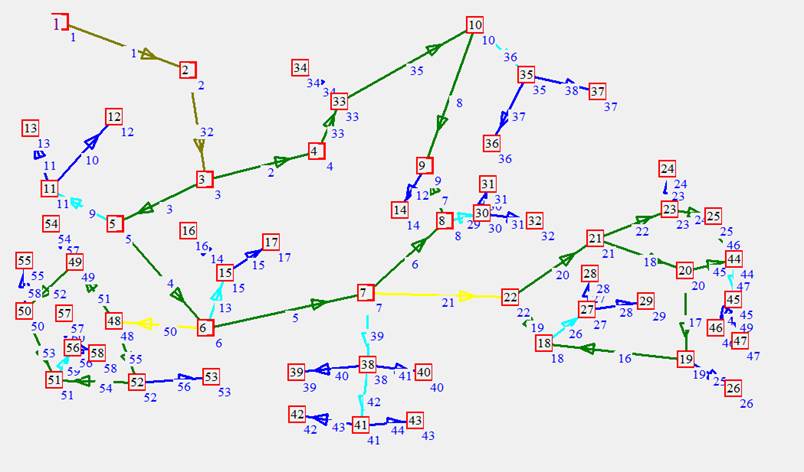

Rete con un anello centrale con sottoreti  magliate ed albero collegate all’anello centrale. L’alimentazione puō riguardare solo l’anello centrale e non le reti magliate collegate. Le sottoreti possono essere collegate fra loro con un ramo o pių rami in sequenza alla sottorete centrale(in giallo nella figura).

Sottoreti ad anelli collegati fra loro a catena.

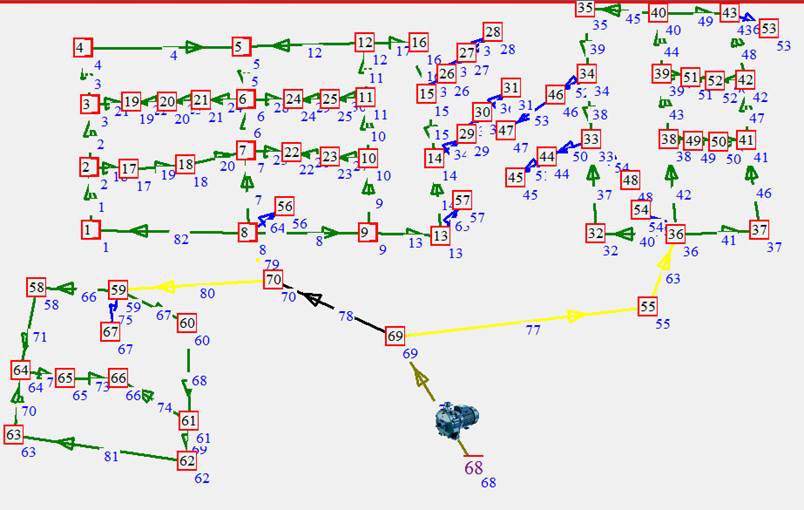

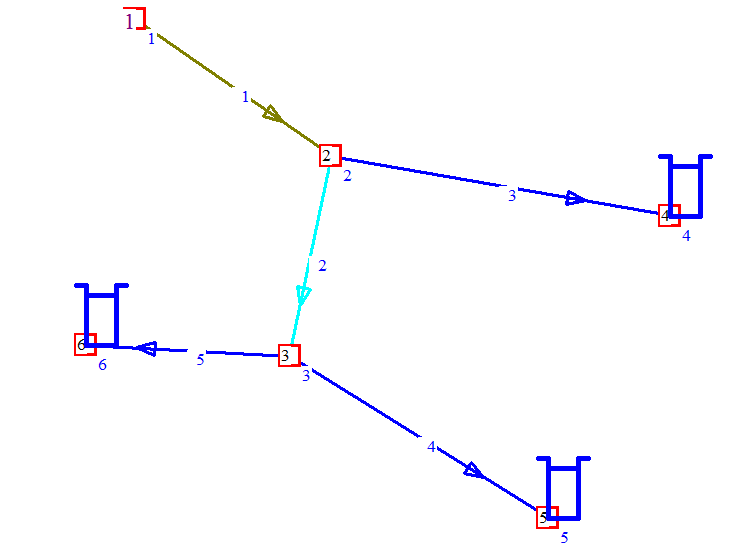

Serbatoi a livello variabile

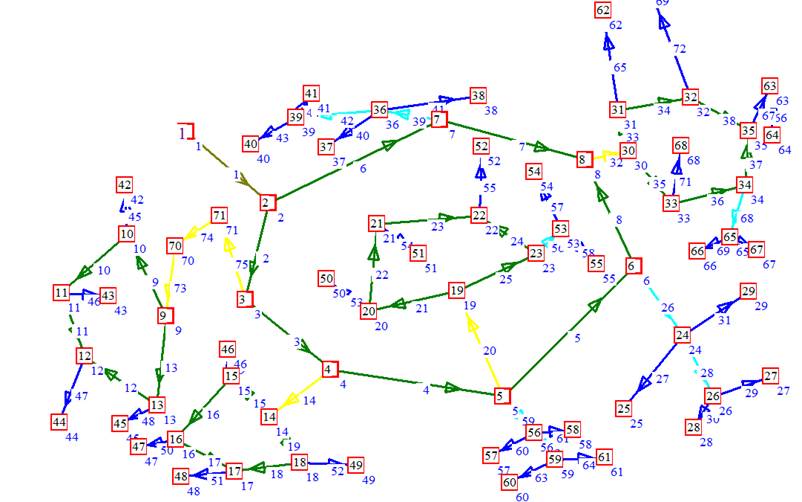

Rete in parte ad albero ed in parte magliata con un   ingresso

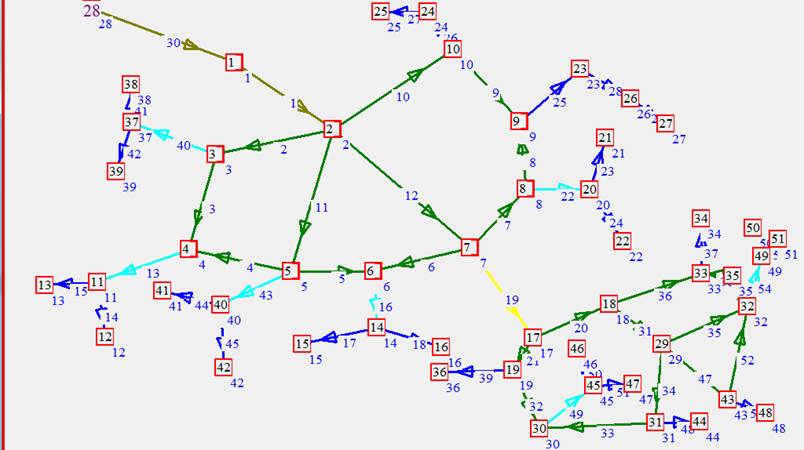

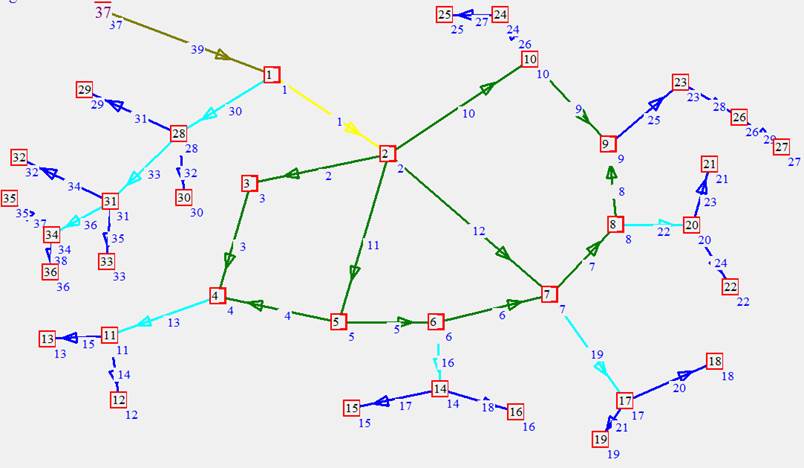

Rete con un anello centrale collegato a sottoreti  magliate

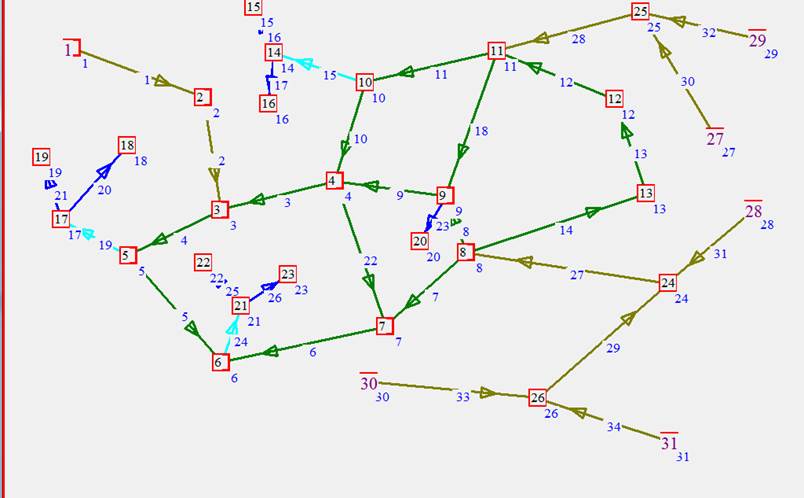

Rete magliata con pių ingressi(in verde scuro) collegati fra loro

Rete con maglie

Rete magliata con 3 ingressi

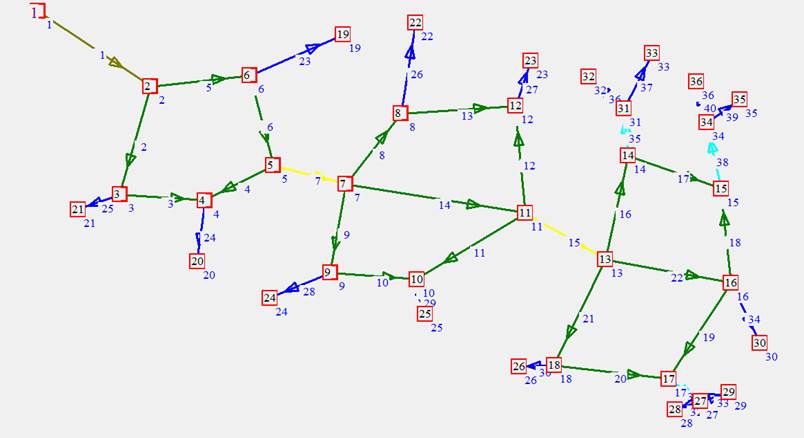

Rete con sottoreti ad albero e magliate e 3 ingressi

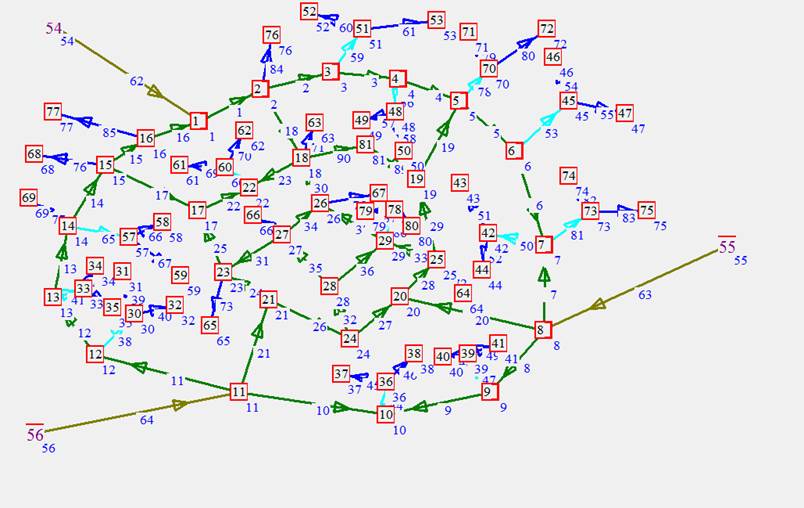

Rete con maglie e derivazioni chiuse ed aperte



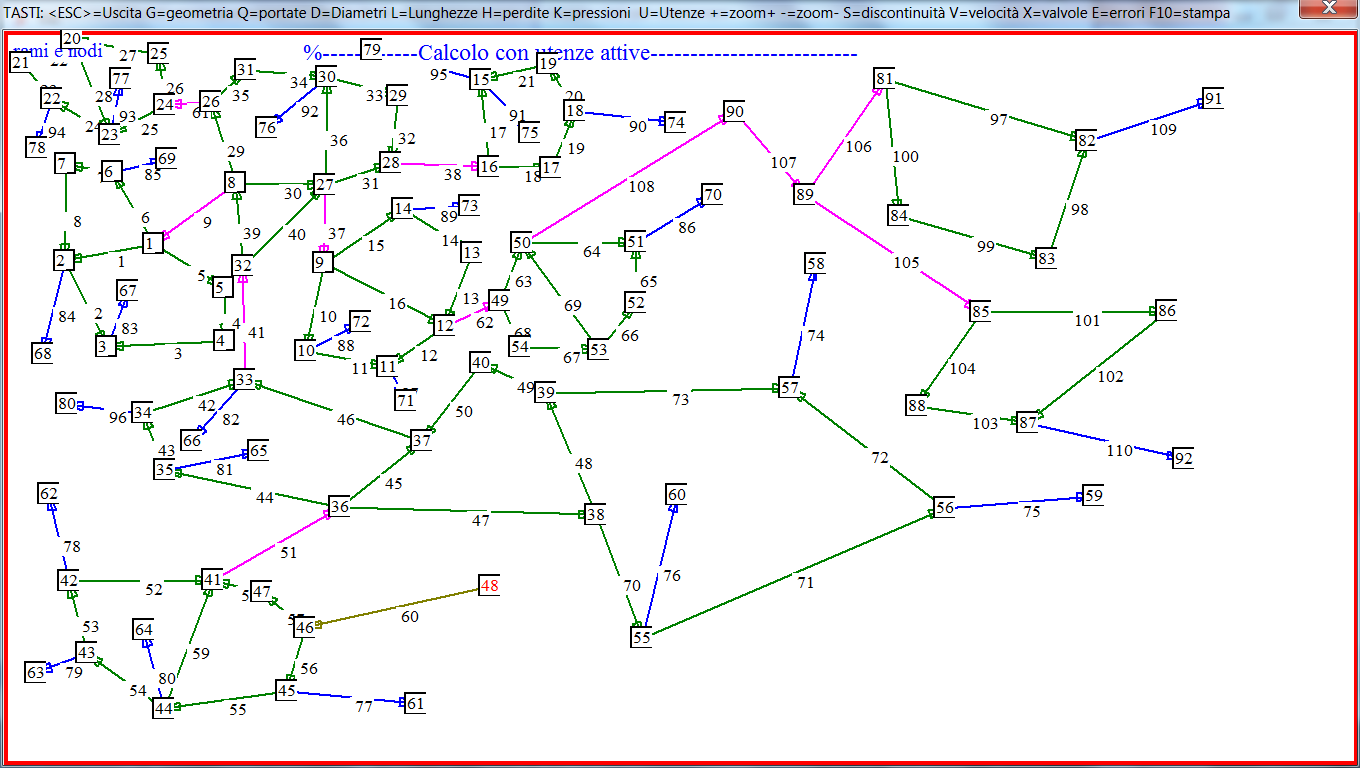

Rete magliata con sottoreti collegate fra loro

Rete con sottoreti magliate collegate fra loro

Rete con maglie collegate fra loro
