Calcolo con disconnettore idraulico o circuito primario e secondario

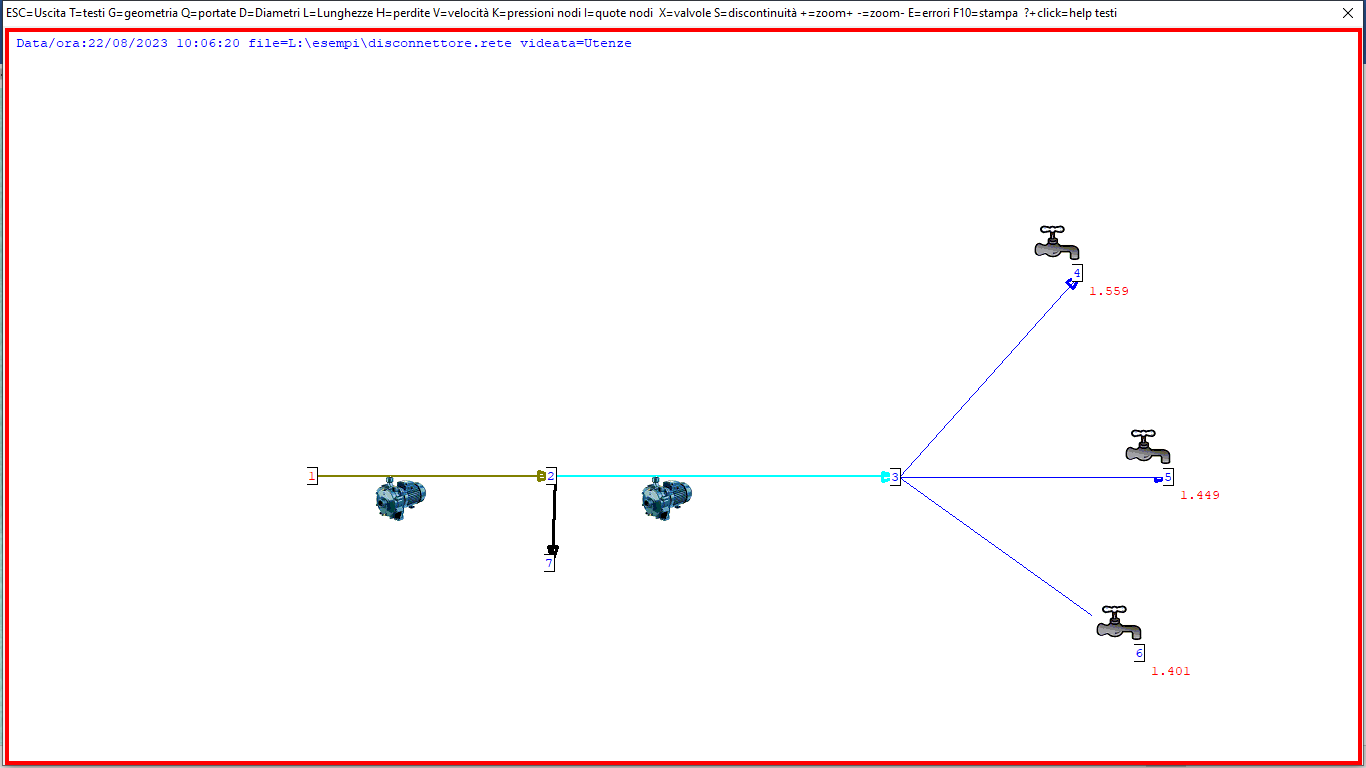

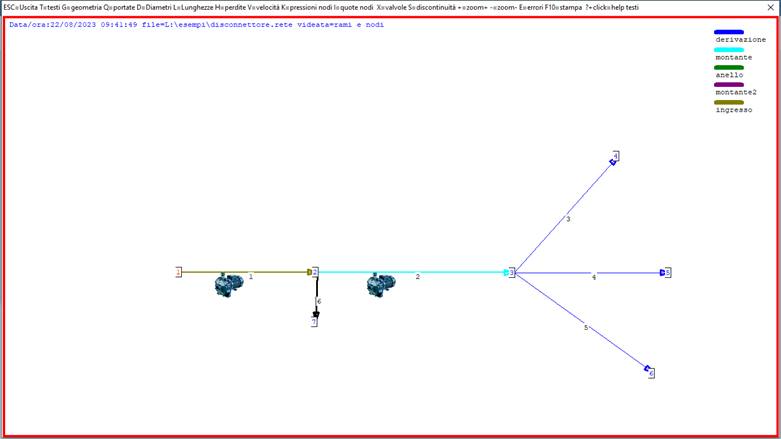

Il circuito schematizzato in figura è costituito dal primario (rami 1+6) e secondario(rami 2+3+4+5+6), ognuno con una propria pompa.

Il ramo 6 , se il diametro è sufficientemente grande , disconnette la prevalenza del primario da quella del secondario.

Infatti, sempre nellï¿½ipotesi di diametro del ramo 6 sufficientemente grande la perdita di carico del ramo 6 è praticamente zero.

La prevalenza del percorso idraulico costituito dai rami 1+6 ï¿½ uguale a:

HP1-HW1+HW2=0 e quindi nellï¿½ipotesi suddetta HP1=HW1

La prevalenza dei percorsi del secondario, ad esempio quello costituito dai rami 1+2+3 :

HP1+HP2-HW1-HW2-HW3

Essendo HP1=HW1 risulta:

HP2=HW2+HW3

Quindi le pompe vengono dimensionate solo per i rispettivi circuiti primario e secondario

Il calcolo con disconnettore prevede l’inserimento del comando BYP=N, dove N=codice tubazzione nel ramo del disconnettore, ramo 6 nell’esempio.

Estratto del tabulato:

------DETTAGLI PERDITE TUBAZIONI

ramo Q......Pdis...Pcon...Pval...Pdet...Put....Ptot...vel....

mc/h mmH2O " " " " " m/sec

1 7.391 2035 755.4 0.000 0.000 0.000 2790 3.87

2 2.904 1476 174.9 0.000 0.000 0.000 1651 1.52

3 0.982 1933 0.000 0.000 0.000 6289 8223 1.36

4 0.965 2144 0.000 0.000 0.000 6079 8223 1.33

5 0.957 2244 0.000 0.000 0.000 5979 8223 1.32

6 4.487 0.259 1.939 0.000 0.000 0.000 2.198 0.20

LEGENDA

Q=portata

Pdis=perdita distribuita

Pcon=perdita nelle accidentalità

Pval=perdita valvole

Pdet=perdita detentori

Put=perdita di carico nelle utenze

(fancoil)

Ptot=totale delle perdite

VEL=velocità m/s------------------------------------------------------------------
