I  DETENTORI



L’archivio detentori

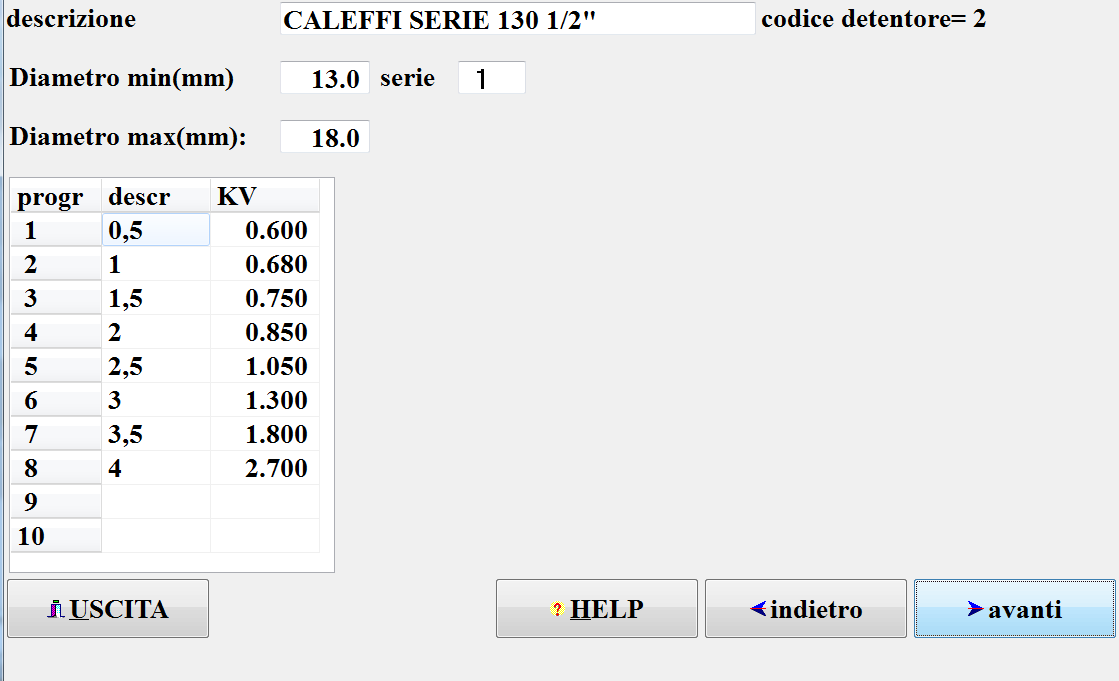

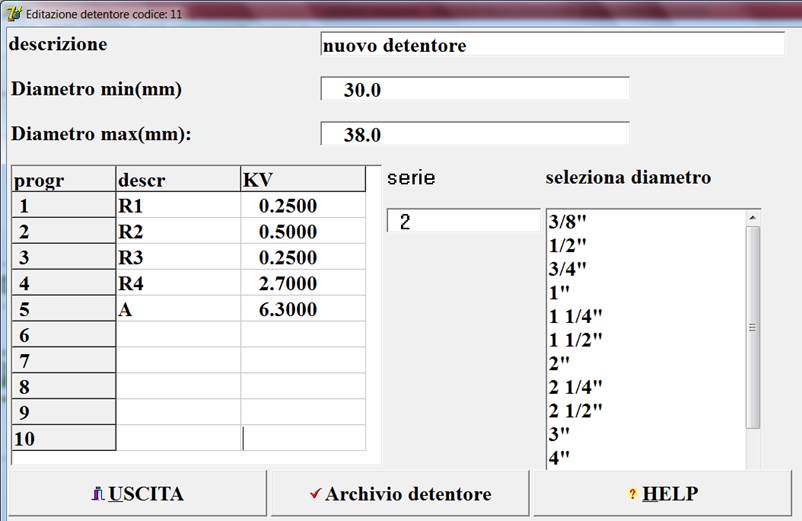

La maschera di immissione/modifica detentori



Valgono le analoghe considerazioni fatte per le valvole per quanto riguarda serie e diametro minimo e massimo. A sinistra la tabella che collega la posizione con il valore di KV corrispondente (A=tutto aperto). Il software, a partire dalla serie specificata, determina il diametro del detentore e la posizione di equilibratura.



ESEMPIO TRATTO DAL TABULATO DI CALCOLO:

Bilanciamento utenze

Ramo   Q      Detentore                   Hdif   HBIL   Pos ....REGOLAZIONE

       mc/h                                 Pa      "

   3    0.095  CAZZANIGA ART 188 3/8"        0   8807    5.0 TUTTO APERTO

   6    0.112  CAZZANIGA ART 188 3/8"      215   8593    4.1 TRA:R4 E A

   4    0.086  CAZZANIGA ART 188 3/8"      467   8340    3.9 TRA:R3 E R4

   7    0.112  CAZZANIGA ART 188 3/8"      974   7833    3.8 TRA:R3 E R4

   9    0.106  CAZZANIGA ART 188 3/8"     3888   4919    2.9 TRA:R2 E R3

  10    0.112  CAZZANIGA ART 188 3/8"     2383   6425    3.4 TRA:R3 E R4

LEGENDA

HDIF=differenza di prevalenza fra il percorso più sfavorito e quello a cui appartiene il ramo

HBIL=prevalenza del percorso cui appartiene il ramo

POS=posizione numerica di regolazione

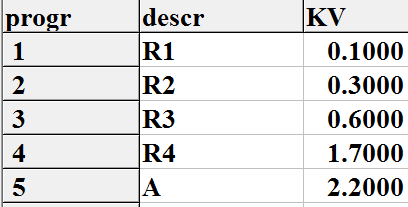

I rami da 3 a 10 sono i rami in cui sono presenti i corpi termici, aventi la portata nominale specificata. In base alla prevalenza dei relativi percorsi vi è una differenza rispetto al percorso più sfavorito(quello avente Hdif=0) .Pertanto occorre una perdita di carico aggiuntiva che equilibri tutti percorsi portandoli tutti alla stessa prevalenza, perdita che viene raggiunta con la posizione opportuna della regolazione del detentore. Al radiatore del ramo 10, ad esempio , viene imposta la posizione 3.4 (fra R3 ed R4) corrispondente alla seguente tabella:

Esempio  ramo=3

La differenza di prevalenza rispetto a quello più favorito(ramo=3) è  H=2383 pa.

La caduta di pressione DP con la portata di 0,112 m3/h e la posizione 3, KV=0.6 è:

DP=(0.112/KV) 2   =3484 Pa

La caduta di pressione DP con la portata di 0.112 m3/h e la posizione 4, KV=1.7  è:

DP=(0.112/KV)2= 432 Pa

Pertanto per interpolazione lineare la posizione è

X=(3484-2383)/(3484-432)=0,36 ossia 3,4

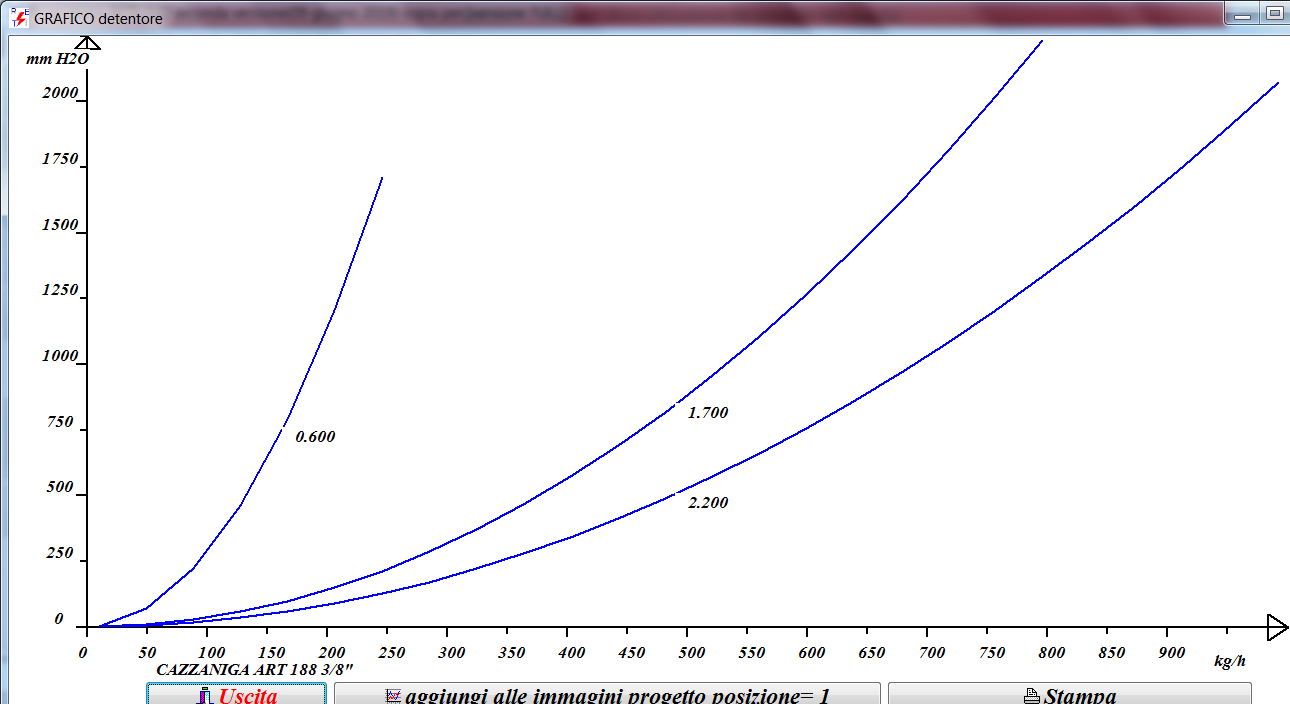

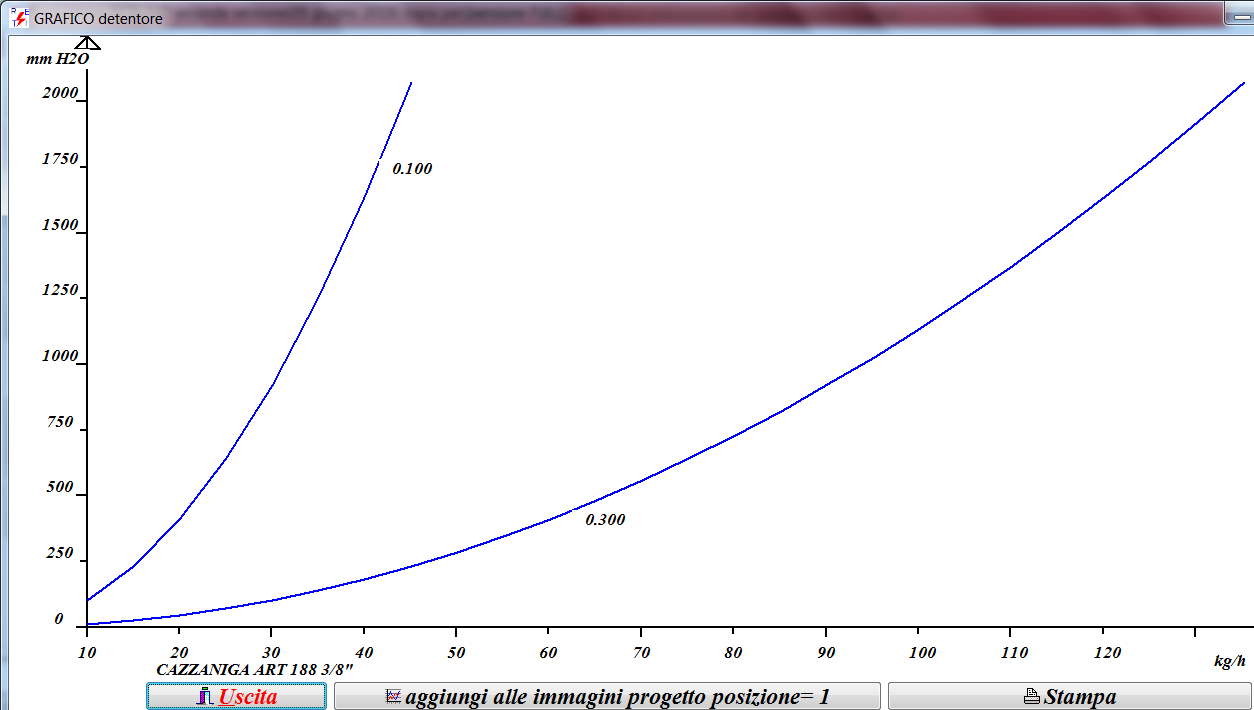

 I grafici delle curve dei detentori



Dal menu VISTE>grafici detentori

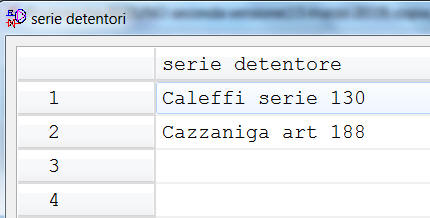

 Serie detentori



L’archivio SERIE DETENTORI. Abbina al progressivo numerico della serie detentori la sua descrizione.
