CONFRONTO FRA RETI(dal menu principale>FILE)

Consente di confrontare una stesse rete ma memorizzata su più file con dimensionamento diametri diversi e portate risultanti diverse.

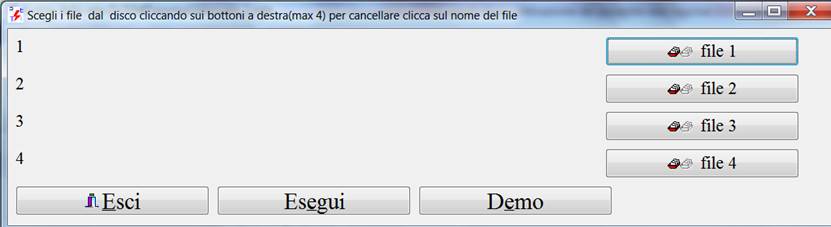

La maschera di selezione dei files(max 4)

La rete oggetto del confronto

IL REPORT presenta:

per ogni file:

i dati di funzionamento della/e pompe

· il computo tubazioni

ed il prospetto riassuntivo delle portate e dei diametri

-------> REPORT CONFRONTI <------------

file=z:\temp\esempi\confronto_1.rete

ESAME DATI pompa progressivo=1 codice=57

cod= 57 SOTER-JRC-406-20/22 Q min= 10.00 max= 55.00 H min= 6.5 max= 13.2

Equazione pompa H[mH2o] Q[mc/h]

H[m]=+11.560000+0.282400Q-0.013734Q^2+0.000192Q^3-0.000001Q^4

punto di lavoro reale

portata: 54.564 mc/h 909.40 L/m

prevalenza: 6.618 mH2O

potenza idraulica[watt]= 984.0

Pompa Q min: 10.000 Q max: 55.000 mc/h

Pompa Q min: 166.67 Q max: 916.67 L/min

H min: 6.494 H max: 13.191 m H2O

la portata ricade nel range della curva caratteristica

ESAME DATI pompa progressivo=2 codice=83

cod= 83 NSW4-95 VEL 1 Q min= 0.64 max= 46.78 H min= 4.5 max= 9.7

Equazione pompa H[mH2o] Q[mc/h]

H[m]=+9.657000-0.008101Q-0.001411Q^2-0.000016Q^3-0.000000Q^4

punto di lavoro reale

portata: 54.564 mc/h 909.40 L/m

prevalenza: 4.522 mH2O

potenza idraulica[watt]= 672.4

Pompa Q min: 0.643 Q max: 46.780 mc/h

Pompa Q min: 10.723 Q max: 779.67 L/min

H min: 4.522 H max: 9.651 m H2O

q rete >q max ventilatore

Le portate non rientrano nel range della pompa!

---------------------------------------------------------------------

Computo tubazioni

COD TUBAZIONE L Peso

.. m Kg

189 32 130.000 402.16

191 50 80.000 402.71

192 65 60.000 386.20

193 80 20.000 167.50

peso totale= 1358.6

---------------------------------------------------------------------

file=z:\temp\esempi\confronto_2.rete

ESAME DATI pompa progressivo=1 codice=57

cod= 57 SOTER-JRC-406-20/22 Q min= 10.00 max= 55.00 H min= 6.5 max= 13.2

Equazione pompa H[mH2o] Q[mc/h]

H[m]=+11.560000+0.282400Q-0.013734Q^2+0.000192Q^3-0.000001Q^4

punto di lavoro reale

portata: 110.71 mc/h 1845.2 L/m

prevalenza: 6.494 mH2O

potenza idraulica[watt]=1959.3

Pompa Q min: 10.000 Q max: 55.000 mc/h

Pompa Q min: 166.67 Q max: 916.67 L/min

H min: 6.494 H max: 13.191 m H2O

q rete >q max ventilatore

Le portate non rientrano nel range della pompa!

ESAME DATI pompa progressivo=2 codice=83

cod= 83 NSW4-95 VEL 1 Q min= 0.64 max= 46.78 H min= 4.5 max= 9.7

Equazione pompa H[mH2o] Q[mc/h]

H[m]=+9.657000-0.008101Q-0.001411Q^2-0.000016Q^3-0.000000Q^4

punto di lavoro reale

portata: 110.71 mc/h 1845.2 L/m

prevalenza: 4.522 mH2O

potenza idraulica[watt]=1364.4

Pompa Q min: 0.643 Q max: 46.780 mc/h

Pompa Q min: 10.723 Q max: 779.67 L/min

H min: 4.522 H max: 9.651 m H2O

q rete >q max ventilatore

Le portate non rientrano nel range della pompa!

---------------------------------------------------------------------

Computo tubazioni

COD TUBAZIONE L Peso

.. m Kg

190 40 130.000 462.69

192 65 80.000 514.93

193 80 60.000 502.50

194 100 20.000 243.70

peso totale= 1723.8

---------------------------------------------------------------------

file=z:\temp\esempi\confronto_3.rete

ESAME DATI pompa progressivo=1 codice=57

cod= 57 SOTER-JRC-406-20/22 Q min= 10.00 max= 55.00 H min= 6.5 max= 13.2

Equazione pompa H[mH2o] Q[mc/h]

H[m]=+11.560000+0.282400Q-0.013734Q^2+0.000192Q^3-0.000001Q^4

punto di lavoro reale

portata: 188.69 mc/h 3144.8 L/m

prevalenza: 6.494 mH2O

potenza idraulica[watt]=3339.3

Pompa Q min: 10.000 Q max: 55.000 mc/h

Pompa Q min: 166.67 Q max: 916.67 L/min

H min: 6.494 H max: 13.191 m H2O

q rete >q max ventilatore

Le portate non rientrano nel range della pompa!

ESAME DATI pompa progressivo=2 codice=83

cod= 83 NSW4-95 VEL 1 Q min= 0.64 max= 46.78 H min= 4.5 max= 9.7

Equazione pompa H[mH2o] Q[mc/h]

H[m]=+9.657000-0.008101Q-0.001411Q^2-0.000016Q^3-0.000000Q^4

punto di lavoro reale

portata: 188.69 mc/h 3144.8 L/m

prevalenza: 4.522 mH2O

potenza idraulica[watt]=2325.4

Pompa Q min: 0.643 Q max: 46.780 mc/h

Pompa Q min: 10.723 Q max: 779.67 L/min

H min: 4.522 H max: 9.651 m H2O

q rete >q max ventilatore

Le portate non rientrano nel range della pompa!

---------------------------------------------------------------------

Computo tubazioni

COD TUBAZIONE L Peso

.. m Kg

191 50 130.000 654.41

193 80 80.000 670.00

194 100 60.000 731.11

195 125 20.000 332.19

peso totale= 2387.7

---------------------------------------------------------------------

file=1 z:\temp\esempi\confronto_1.rete

file=2 z:\temp\esempi\confronto_2.rete

file=3 z:\temp\esempi\confronto_3.rete

1 2 3

ramo..q[mc/h]..tubo.....q[mc/h]..tubo.....q[mc/h]..tubo.....

1 54.564 80 110.713 100 188.691 125

2 18.048 50 42.101 65 68.888 80

3 18.758 50 43.092 65 71.758 80

4 17.758 65 25.520 80 48.045 100

5 7.817 32 11.131 40 21.123 50

6 9.941 32 14.388 40 26.922 50

7 -13.724 50 7.299 65 14.898 80

8 14.635 50 2.814 65 9.912 80

9 11.885 32 16.368 40 28.994 50

10 12.906 65 14.176 80 23.169 100

11 5.022 32 4.260 40 5.811 50

12 7.884 32 9.916 40 17.359 50

13 -28.359 32 4.485 40 4.986 50

14 21.508 65 29.537 80 52.675 100

15 10.308 32 14.054 40 24.999 50

16 11.200 32 15.484 40 27.676 50

17 18.866 65 20.626 80 30.821 100

18 8.995 50 9.312 65 13.039 80

19 9.871 50 11.314 65 17.782 80

20 3.472 50 4.870 65 8.118 80

21 0.870 50 3.040 65 7.501 80

22 10.741 65 14.355 80 25.283 100

23 6.233 32 8.594 40 15.355 50

24 4.508 32 5.761 40 9.929 50

25 5.523 65 4.442 80 4.920 100

26 2.718 32 2.150 40 2.288 50

27 2.805 32 2.292 40 2.633 50

28 2.602 32 1.829 40 0.617 50

29 54.564 80 110.713 100 188.691 125

Consente il confronto delle portate fra due files. Il primo originale, il secondo identico nella geometria e dimensionamento tranne che uno o più rami sono mancanti(simula la situazione di ramo interrotto).

Il tabulato

Report confronto delle portate fra i due file

per gli stessi rami pur con diversa numerazione

la prima colonna riporta la numerazione rami del file=2

la seconda colonna riporta la numerazione rami del file=1

q1=portata del file=1 q2=portata del file=2

il file=1 è il file originale il file=2 è quello con rami mancanti(bloccati)

file=1 z:\temp\esempi\bloccato_1.rete

file=2 z:\temp\esempi\bloccato_2.rete

ramo.......ramo.......q........q........utenza variazione %

file=2 file=1 file=2 file=1

mc/h mc/h

1 1 35.288 35.446

2 2 16.201 15.955 Si 1.5

3 3 31.301 31.609

4 4 10.427 11.772

5 5 14.657 13.910

6 6 10.205 9.764 Si 4.3

7 7 8.774 8.424 Si 4.0

8 8 5.882 5.486

9 9 9.490 10.809

10 10 7.612 9.311 Si -22.3

11 11 14.199 11.489

12 13 10.728 7.014

13 14 9.189 8.409 Si 8.5

14 15 8.397 8.094 Si 3.6

15 16 8.213 4.406

16 17 6.408 3.628

17 18 7.792 7.861 Si -0.9

18 19 -0.940 3.104

19 20 7.347 7.682 Si -4.6

20 21 7.273 7.510 Si -3.3

21 22 82.791 83.010

variazione di portata del file=2 rispetto al file=1 : -0.3%

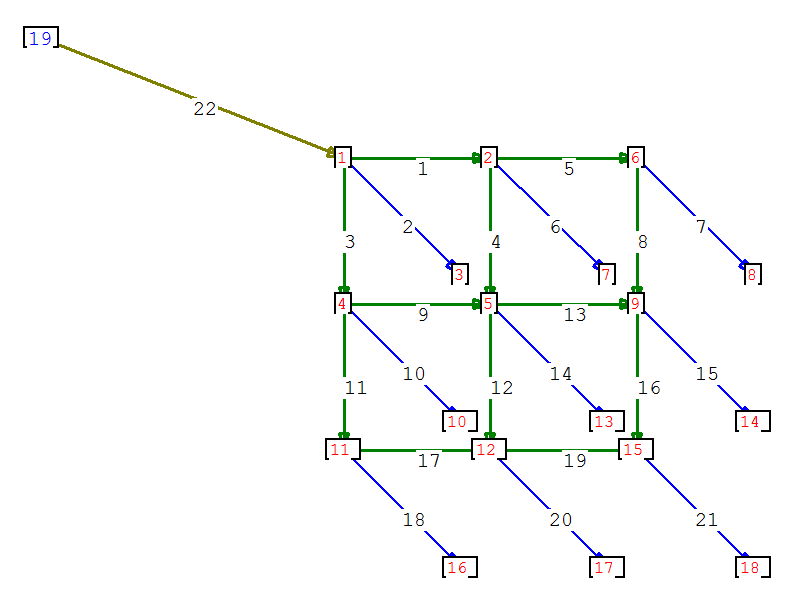

Il file 1

Il file 2, ottenuto dal file 1 togliendo il ramo 12
