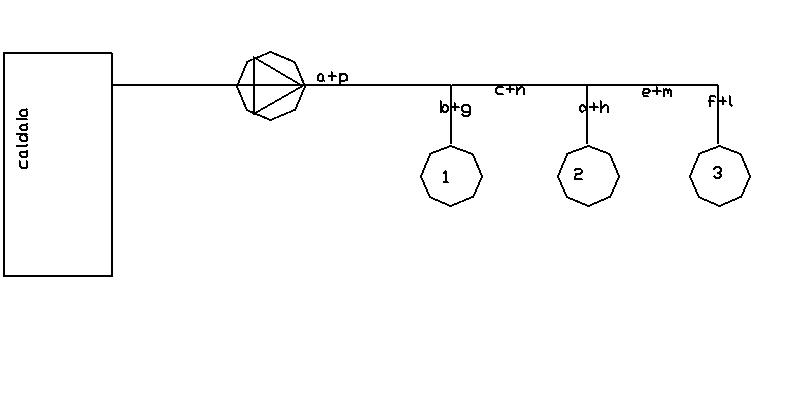

figura 2

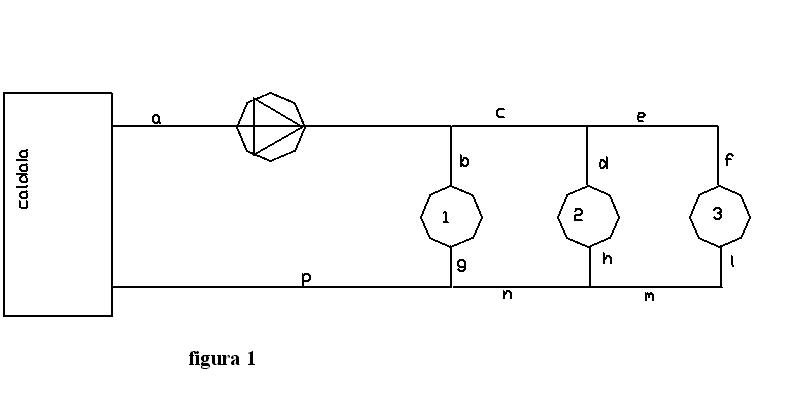

Una rete chiusa come quella della figura 1 va calcolata
riducendola ad aperta come
nella figura 2. Allo scopo si spezza la rete in corrispondenza dei corpi
termici.(nell'esempio contrassegnati con i numeri 1,2,3).
Risulta infatti che
le coppie di rami a,p- b,g-c,n-e,m-d,h-f,l hanno le stesse portate e quindi
avranno lo stesso diametro.
Il disegno da effettuarsi su RETIUNO sarà quello
2 inglobando, ad esempio,nel ramo a lunghezza e
perdite concentrate del ramo p e così
via. Il percorso idraulico della rete chiusa ad esempio formato dai rami a,b,g,p
della figura 1 è equivalente a quello formato dai soli rami
a e b in cui si
inglobano le caratteristiche dei rami equivalenti p
e g. Infatti i percorsi della rete chiusa sono 3:
a,b,g,p
a,c,d,h,n,p
a,c,e,f,l,m,n,p
che diventano;
a+p,b+g
a+p,c+n,d+h
a+p,c+n,e+m,f+l
del tutto equivalenti ai fini del calcolo idraulico.
