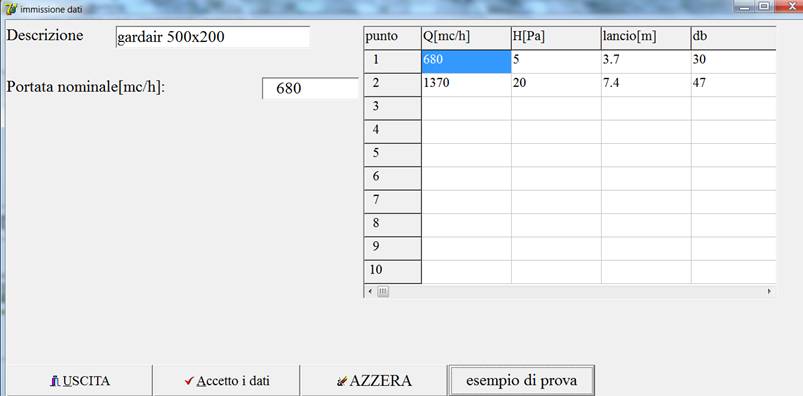

maschera di immissione
Diffusori sono sia bocchette di mandata che bocchette di aspirazione che condividono lo stesso archivio. Sarà compito dell'utente differenziarli con la denominazione.
Si memorizzano
3 grandezze:la perdita di carico, il lancio, il rumore
La caduta di pressione,il lancio ed il rumore vengono rappresentati, in funzione dei punti immessi, come:
Y= A* Q b
Esempio di dati elaborati:
bocchetta=gardair 500x200
INTERPOLAZIONE CURVA PERDITA DI CARICO
Coefficienti...
A= 0.0000123937 b= 1.979083
PUNTO.Q.....Hsp...Hint..DIFF%
1 680 5.000 5.000 -0.0
2 1370 20.000 20.000 0.0
INTERPOLAZIONE CURVA lancio
Coefficienti...
A= 0.0058252850 b= 0.989541
PUNTO.Q.....L.....Lint..DIFF%
1 680 3.700 3.700 0.0
2 1370 7.400 7.400 0.0
INTERPOLAZIONE CURVA rumore (db)
Coefficienti...
A= 0.4588786170 b= 0.640924
PUNTO.Q.....db....dbI..DIFF%
1 680 30.000 30.000 0.0
2 1370 47.000 47.000 -0.0

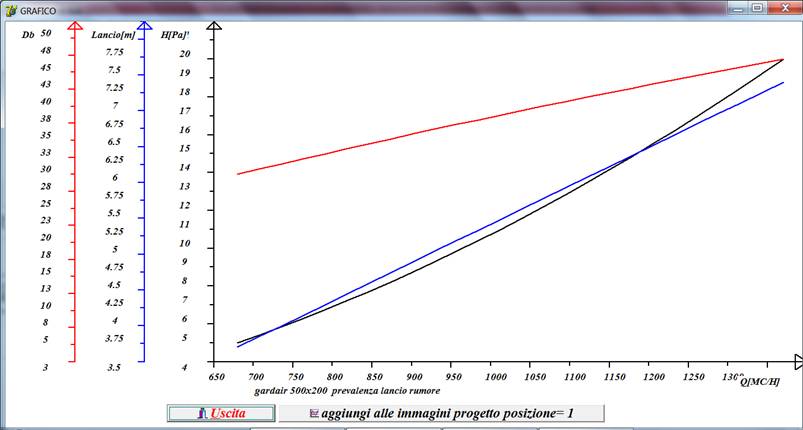

Grafici bocchette
