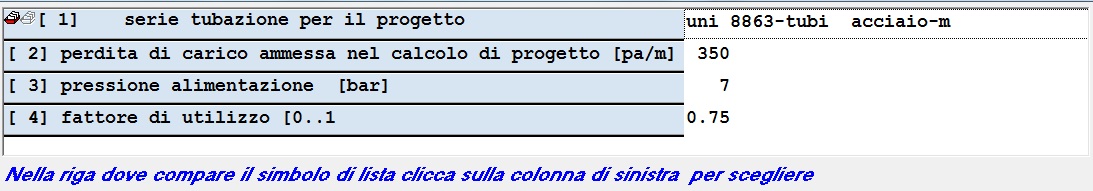

Vengono considerate reti con pressione di alimentazione 4-7 bar ed utenze che scaricano in aria libera
La pressione di alimentazione è assoluta.
Il fattore di utilizzo è utilizzato per il dimensionamento delle tubazioni e riduce la portata nominale, con tutte le utenze attive , con conseguente ridimensionamento dei diametri. Nelle reti ad anello le portate nominali non sono note a priori. Pertanto il calcolo procede secondo questa logica:
vengono determinate le portate reali con tutte le utenze attive
Le portate reali vengono ridotte del fattore di utilizzo. La riduzione non interessa le derivazione o le tubazioni a cui è stato assegnato un dimetro fisso, ad esempio con il comando T=. Con queste nuove portate vengono ricalcolati i diametri e rieseguito il calcolo.
Le utenze
si suppone che l'utenza sia un utilizzatore di aria compressa che scarica liberamente in atmosfera.Un ugello che ha una pressione di monte =Pmonte e una pressione di valle Pvalle ha una portata crescente finchè il rapporto PValle/Pmonte è maggiore di 0,528 , nel nostro caso se Pmonte=7 bar e P valle=1 bar si ha :un rapporto di 3,7 bar. Quando la pressione di valle è inferiore a questo valore la portata massica non aumenta più ma aumenta la portata volumetrica in quanto la massa volumica aumenta.Nel nostro caso , con le considerazioni fatte prima, siamo nelle condizioni di portata massica costante .Per un ugello di diametro D la portata uscente è:
Q= (0,0093 DP +0,0091) D2
dove D=mm
Q=m3/minuto
P=bar
mentre la caduta di pressione DP è:
DP= [ q /D2 -0,0091]/0.0093
Se la portata QU della utenza viene definita alla pressione PU si avrebbe:
PU= [ QU /D2 -0,0091]/0.0093
e quindi vi è un cosiddetto diametro equivalente De che caratterizza l'utenza.Il diametro De equivale a:
De=[Q/(0,0093 P +0,0091)]^(1/2)
quindi l'utenza che ha portata nominale QU e pressione nominale PU ha caratteristica caduta di pressione -portata pari a:
DP= [ q /De2 -0,0091]/0.0093
quindi il legame portata pressione è lineare.
L'ambiente CAD si presenta:

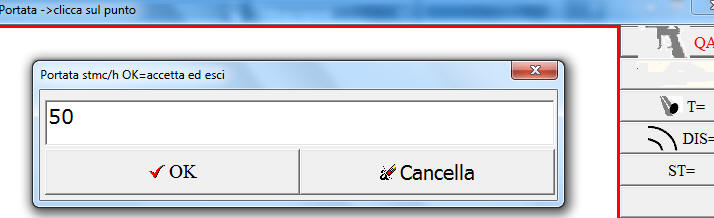

La portata della utenza può anche essere definita con il comando, inseribile come testo, QA=valore
