Tabulato
di
calcolo 10/08/2019 11:26:03 utente:
file=F:\esempi\girivariabili.rete
------------------------------------------------------------------------
Esame
utenze
dei comandi grafici
utenze totali
trovate= 6
riepilogo utenze
di calcolo con le portate e rami e nodi
associati
utenza..ramo....nodo....Q
........................mc/h
1
3
4 0.105
2
6
7 0.124
3
4
5 0.096
4
7
8 0.124
5
9 11 0.118
6 10 12
0.124
utenze attive
trovate= 6
------------------------------------------------------------------------
Esame
della
rete
ingresso=1
rami e nodi
ingresso
Ingresso rete: nodo iniziale= 1 nodo finale= 2
rami: 1
nodi: 1
rami
= 11
nodi
= 12
derivazioni=
6 aperte= 6
chiuse= 0
Montanti = 2
Maglie = 0
Subreti = 0
Montanti
2 = 0
punti
tripli(nodi cui convergono più di 2 rami) = 4
Percorsi
parziali
= 6
Percorsi
totali = 6
Tipologia
dei rami
Rami Derivazioni = 7
"
Ingressi = 1
"
Montanti = 3
"
Montanti 2 = 0
"
Anelli/maglie=
0
" derivazioni
chiuse= 0
utenze
trovate= 6
portata
nominale rete con le utenze tutte attive=
0.691 mc/h
------------------------------------------------------------------------
percorsi totali
trovati= 6
controllo percorsi
idraulici..
Esame
utenze
ripetute..
------------------------------------------------------------------------
Progetto
tubazioni
con una perdita di carico assegnata di : 350 Pa/m
dimensionate
11 tubazioni a pam=
350 Pa/m
------------------------------------------------------------------------
-----
Calcolo nominale----------
------------------------------------------------------------------------
Perdite
di
carico rami calcolo nominale
ramo Q
tubazione L k
Pt
vel
mc/h
m
mmH2O m/s
1
0.691 22x1.2 11.00
4.000 4116 0.636
2
0.449 20x1.2 12.00
5.233 3710 0.513
3
0.105 12x1.2 8.000
4.000 3689 0.403
4
0.096 12x1.2 8.000
4.000 3127 0.367
5
0.248 18x1.2 5.000
3.000 1090 0.361
6
0.124 14x1.2 11.00
3.000 2341 0.326
7
0.124 14x1.2 5.550
3.000 1430 0.326
8
0.124 14x1.2 5.000
0.000 836.0 0.326
9
0.118 14x1.2 5.000
5.331 1583 0.310
10
0.124 14x1.2 5.000
3.000 1338 0.326
11 0.242 18x1.2
5.000 3.757 1142 0.352
Q=portata in mc/h
L=lunghezza
tubazione[m]
Lacc=lunghezza
equivalente delle accidentalità[m]
Leq=lunghezza
equivalente totale [m]
Pt=perdita di
carico totale[Pa/BAR]
vel=velocità [m/s]
------------------------------------------------------------------------
Esame
dati
pompa progressivo=1 codice=149
Equazione
pompa
H[mH2o] Q[mc/h]
equazione pompa
a giri ridotti= 100%
H[m]=+1.6E+0257+1.6E+0257Q+1.6E+0257Q^2+1.6E+0257Q^3+1.6E+0257Q^4
equazione pompa
a pieni giri
H[m]=+5.500000+6.375000Q-23.437500Q^2+21.870000Q^3-7.812500Q^4
Punto
di lavoro nominale
portata
: 0.691 mc/h 11.522 L/m
prevalenza: 4.147 mH2O
potenza
idraulica[watt]= 7.8
Range di
lavoro pompa
portata
minima: 0.200 portata massima:
1.200 [mc/h]
portata
minima: 3.333 portata massima: 20.000 [L/min]
prevalenza
minima: 0.991 prevalenza massima:
Le
portate rientrano nel range pompa
Esame
Circuito
più sfavorito UTENZA nr: 1 RAMO: 1
ramo....portata.tubazione......DP ramo[Pa]
3 0.105 12x1.2
3689
2 0.449 20x1.2
3710
1 0.691 22x1.2
4116
Massima caduta[Pa]: 11515
esame pompa
a giri variabili
portata
nominale circuito= 0.691
[mc/h] prevalenza nominale= 1.174 [m]
prevalenza pompa
alla portata nominale=
4.147 [m]
riduzione
percentuale numero di giri pompa = 0.691
------------------------------------------------------------------------
Dati
generali
DATA:Sabato
10/08/2019 Ore:11:26:03
Tipo
progetto:
File :F:\esempi\girivariabili.rete
data e
dimensione file=03/10/2018 21:52:34 dimensione= 1707 bytes
pompa a giri
variabili
Pompa:
1 cod=149 vicrix 26kW
Ramo: 1 giri=
69%
Serie
tubi
di default nel progetto:UNI 7773-Tubi di
rame s= 1.2
perdita di
carico unitaria ammessa nel progetto tubazioni= 350.00 Pa
Fluido:ACQUA A 40'C VISC[cst]: 0.7 massa vol[kg/mc]: 991.0
formula
calcolo perdite di carico :DARCY-WEISBACH
Temperatura
di
mandata ai corpi termici:
Temperatura
ambiente:
Bilancio
tutto:Si
Serie
detentori
default :Cazzaniga
art 188
bilanciamento
globale :ATTIVO con serie detentori=Cazzaniga
art 188
Assegno
a tutte le utenze la serie di
valvole:nessuna
Altezza
max impianto[m]
: 8.000
Pressione
taratura
valvola sicurezza[metri H2O]: 25.000
Volume
acqua caldaia[litri]
:100.000
------------------------------------------------------------------------
DISCONTINUITA
SELEZIONATE:
PROG..RAMO..COD...NUM...Diam..k.....Descrizione
mm
1
1
12 1
19.6 1.00
PASSAGGIO DIRETTO
2
1 1 1 19.6 2.50 ATTRAVERSAMENTO
CALDAIA
3
1 18
1 19.6
0.50 curva stretta a
90°
4
2 6 1
17.6 2.61
CURVA STRETTA
5
2 10
1 17.6
0.40 GOMITO STANDARD
45' AVVI
6
2 11
1 17.6
2.23 GOMITO STANDARD
90' AVVI
7
3 14
1 9.6
3.00 RADIATORE
8
3 18
1 9.6
1.00 curva stretta a
90°
9
4 19
1 9.6
1.00 curva larga a
90°
10
4 14
1 9.6
3.00 RADIATORE
11
5 21
1 15.6
3.00 valvola ritegno
12
6 24
1 11.6
0.00
13
6 14
1 11.6
3.00 RADIATORE
14
7 14
1 11.6
3.00 RADIATORE
15
9 4 1
11.6 2.33
CURVA 90 gradi
16
9 14
1 11.6
3.00 RADIATORE
17
10 14 1
11.6 3.00
RADIATORE
18
11 13 1
15.6 0.50
PIEGA
19
11 5 1
15.6 2.26
CURVA LARGA
20
11 18 1
15.6 1.00
curva stretta a 90°
Eseguo
comando
>MB=
Bilanciamento
montanti
Eseguo
comando
>BM=
Eseguo
bilanciamento
globale
psz= 4/ 3
p1= 4285 p2=
534 psz= 4.1
DH= 258
psz= 4/ 3 p1= 2535 p2= 316 psz= 3.9 DH= 561
psz= 4/ 3 p1= 4285 p2= 534 psz= 3.8 DH= 1169
psz= 3/ 2 p1= 15494 p2=
3873 psz= 2.9
DH= 4673
psz= 4/ 3 p1= 4285 p2= 534 psz= 3.1 DH= 4083
Bilanciamento
massima
prevalenza=
11515
------------------------------------------------------------------------
Bilanciamento
utenze
Ramo Q
Detentore
Hdif
HBIL Pos....REGOL
mc/h
Pa
"
3
0.105 CAZZANIGA ART 188
3/8" 0 11515 5.0
TUTTO APERTO
6
0.124 CAZZANIGA ART 188
3/8" 258
11257 4.1 TRA:R4 E A
4
0.096 CAZZANIGA ART 188
3/8" 561
10954 3.9 TRA:R3 E
R4
7
0.124 CAZZANIGA ART 188
3/8" 1169
10345 3.8 TRA:R3 E
R4
9
0.118 CAZZANIGA ART 188
3/8" 4673
6842 2.9 TRA:R2 E R3
10
0.124 CAZZANIGA ART 188
3/8" 4083
7432 3.1 TRA:R3 E R4
------------Calcolo con
utenze attive--------------------------
Percorsi
idraulici
trovati=
6
Percorsi
idraulici
chiusi=
0 aperti=
6 totali= 6
attivi 6 non attivi= 0
Iterazioni
del
calcolo iterativo= 2 scostamento medio=0.000
-----
Calcolo reale----------
------------------------------------------------------------------------
Perdite
di
carico rami
ramo Q
tubazione
L k Pt vel
mc/h
m
mmH2O m/s
1
0.692 22x1.2 11.00
4.000 4126 0.637
2
0.449 20x1.2 12.00
5.233 3712 0.513
3
0.104 12x1.2 8.000
4.000 3875 0.401
4
0.096 12x1.2 8.000
4.000 3742 0.370
5
0.248 18x1.2 5.000
3.000 1090 0.361
6
0.123 14x1.2 11.00
3.000 2823 0.324
7
0.125 14x1.2 5.550
3.000 2635 0.329
8
0.125 14x1.2 5.000
0.000 840.4 0.327
9
0.118 14x1.2 5.000
5.331 6298 0.311
10
0.125 14x1.2 5.000
3.000 5452 0.327
11 0.243 18x1.2
5.000 3.757 1149 0.353
Q=portata in mc/h
L=lunghezza
tubazione[m]
Lacc=lunghezza
equivalente delle accidentalità[m]
Leq=lunghezza
equivalente totale [m]
Pt=perdita di
carico totale[Pa/BAR]
vel=velocità [m/s]
------------------------------------------------------------------------
Esame
dati
pompa progressivo=1 codice=149

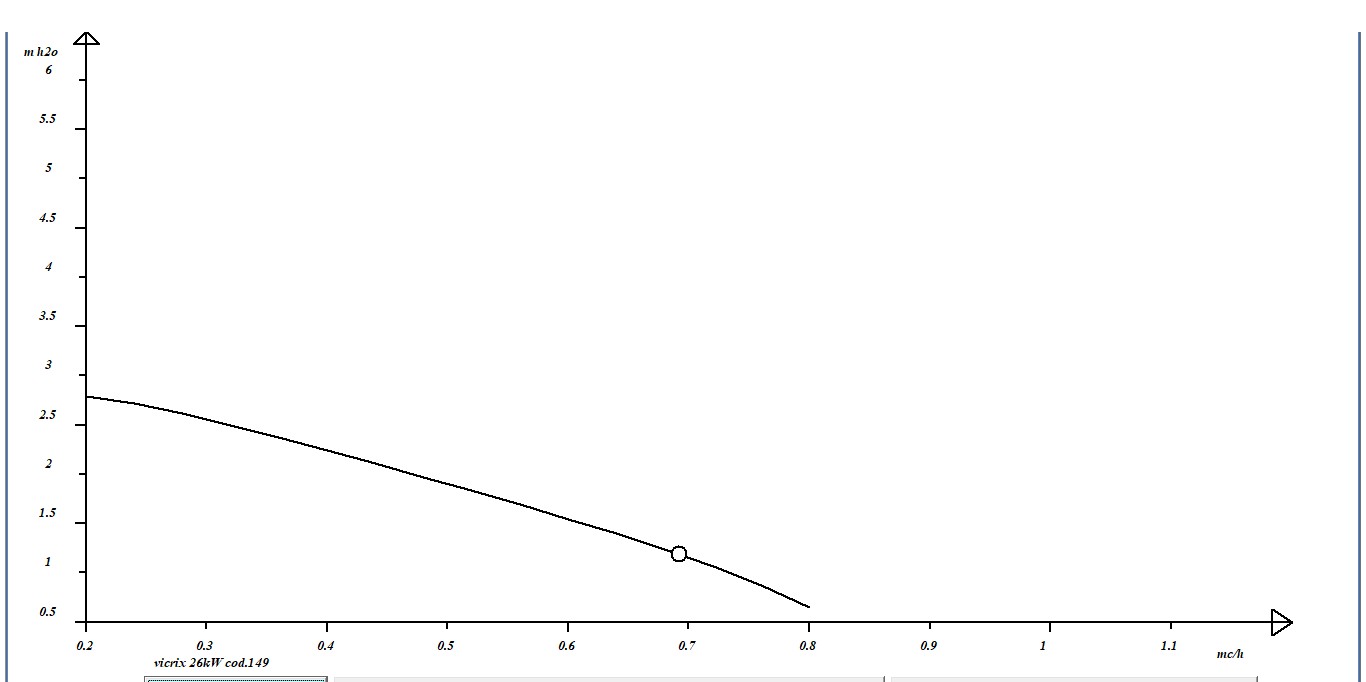

Equazione
pompa
H[mH2o] Q[mc/h]
equazione pompa
a giri ridotti= 69%
H[m]=+2.623296+4.402734Q-23.437500Q^2+31.666968Q^3-16.379681Q^4
equazione pompa
a pieni giri
H[m]=+5.500000+6.375000Q-23.437500Q^2+21.870000Q^3-7.812500Q^4
Punto
di lavoro reale
portata: 0.692 mc/h 11.538 L/m
prevalenza: 1.183 mH2O
potenza
idraulica[watt]= 2.2
Range di
lavoro pompa
portata
minima: 0.200 portata massima:
1.200 [mc/h]
portata
minima: 3.333 portata massima: 20.000 [L/min]
prevalenza
minima: 0.000 prevalenza massima:
Le
portate rientrano nel range pompa
------------------------------------------------------------------------
DETTAGLI
PERDITE
TUBAZIONI
ramo
Q......Pdis...Pcon...Pval...Pdet...Put....Ptot...vel....
mc/h
Pa
" " "
" " m/sec
1
0.692 3026
1100 0 0 4126 0.64
2
0.449 2585
1127 0 0 3712 0.51
3
0.104 2433
1216 0 225
3875 0.40
4
0.096 2115
1057 0 570
3742 0.37
5 0.248
681 409
0 0
1090 0.36
6
0.123 1817
495 0 511
2823 0.32
7
0.125 940 508
0 1187
2635 0.33
8
0.125 840 0
0
0
840 0.33
9
0.118 771 822
0 4706
6298 0.31
10
0.125 840 504
0 4108
5452 0.33
11
0.243 656 493
0 0
1149 0.35
Emissione
corpi
termici:calcolo nominale
------------------------------------------------------------------------
RADIATORI
calcolo nominale
prog..ramo..Q.....FT....num...dt....Tam..Fco..GDE..prog..modello
..
L/h watt el
°C °C
ver
1 3 105.1 1100
16 9.0
21.0 1.00 100 P
NEOCLASSIC
2
6 124.2
1300 19
9.0 21.0 1.00
100 P NEOCLASSIC
3
4 95.5
1000 15
9.0 21.0 1.00
100 P NEOCLASSIC
4
7 124.2
1300 19
9.0 21.0 1.00
100 P NEOCLASSIC
5
9 118.1
1236 12
9.0 21.0 0.95
100 V TEMA8-300
6
10 124.2
1300 19
9.0 21.0 1.00
100 P NEOCLASSIC
Q=portata
FT=fabbisogno
termico del corpo scaldante
num el=numero elementi
dt=salto
termico di progetto
prog/verif :progetto o verifica
Emissione
corpi
termici:calcolo reale
------------------------------------------------------------------------
RADIATORI-dettagli
calcolo
reale
ramo
Q Tin Tu
Tm
Tam
DT Fco Emiss
Fem scarto%
.. L/h
C C
C
C
C
w
3
104 70.0
61.0 65.5
21 9.0
1.00 1101
0.86 + 0.1
6
123 70.0
61.0 65.5
21 9.0
1.00 1306
0.86 + 0.5
4
96 70.0
60.8 65.4
21 9.2
1.00 1028
0.86 + 2.8
7
125
70.0 61.0
65.5 21
9.0 1.00
1306 0.86
+ 0.5
9
118 70.0
62.5 66.3
21 7.5
0.95 1029
0.88 -16.
10
125 70.0
61.0 65.5
21 9.0
1.00 1306
0.86 + 0.5
Q=portata
Ti=
Temperatura ingresso acqua
Tu=
Temperatura di uscita
Tm=temperatura media
fra le 2 precedenti
Tam=temperatura
ambiente
DT=salto
termico=Ti-Tu
Fco=fattore di
correzione dell'emissione
termica dovuta
alla collocazione del
corpo
termico
EMISS=emissione
termica
Fem=fattore di
correzione dell'emissione
termica =((Tm-Tam)/50)^m
m=esponente del
corpo termico
scarto%=differenza
percentuale fra emissione
e
fabbisogno termico
Emissione
totale[watt]
:
0
Temperatura
di
mandata[C]:
70.0
Temperatura
di
ritorno[C]:
70.0
------------------------------------------------------------------------
-----------Computi-----------
------------------------------------------------------------------------
Computo
tubazioni
COD
TUBAZIONE
L
Peso
..
m
Kg
23
12x1.2
16.000 5.80
24
14x1.2
31.550 13.55
27
18x1.2
10.000 5.64
28
20x1.2
12.000 7.57
29
22x1.2
11.000 7.68
peso totale= 40.2
COMPUTO
detentori
COD Detentore
numero
8 CAZZANIGA
ART 188 3/8"
6
computo
Radiatori
codice
tipo
numero
170...TEMA8-300
12
171...NEOCLASSIC4-571
88
------------------------------------------------------------------------
DETTAGLI TUBAZIONI
cod Tubo
D int
D est spess peso
SERIE
mm
mm
kg/m
23
12x1.2 9.6 12.00
1.20 0.36
UNI 7773-Tubi di rame s=
1.2
24
14x1.2 11.6 14.00
1.20 0.43
UNI 7773-Tubi di rame s=
1.2
27
18x1.2 15.6 18.00
1.20 0.56
UNI 7773-Tubi di rame s=
1.2
28
20x1.2 17.6 20.00
1.20 0.63
UNI 7773-Tubi di rame s=
1.2
29
22x1.2 19.6 22.00
1.20 0.70
UNI 7773-Tubi di rame s=
1.2
------------------------------------------------------------------------
DETTAGLI
RADIATORI
cod..MODELLO.............E50..AltxLarxProfxInt m
massa PESO tipo
watt mm
h2o KG
170 TEMA8-300
103 300x60x267x242 1.33 1.18 6.70
Gh
171 NEOCLASSIC4-571 80
576x55x141x500 1.29
0.68 4.65 Gh
Dettagli
detentori
DETENTORE
=CAZZANIGA
ART 188 3/8" Serie= 2
Diametro
minimo[mm]= 8.0
max= 14.0 numero posizioni=
5
Posizione descrizione KV
1
R1
0.100
2
R2
0.300
3
R3
0.600
4
R4
1.700
5
A
2.200
CALCOLO VOLUME
ACQUA IMPIANTO
TUBAZIONI litri: 12.642
CORPI
TERMICI litri: 74.000
caldaia
litri: 100.000
totale
litri: 186.642
CALCOLO VASO
ESPANSIONE
Altezza
massima
metri :
8.0
Pressione
scarico
valvola sicurezza m H2O : 25.00
Volume VASO
LITRI :
3.267
------------------------------------------------------------------------
------------------------------------------------------------------------
report errori= 0
Tempo
di
calcolo=
0.153 secondi
