Gli errori



Il programma controlla:

• l’immissione delle lunghezze dei rami
• l’assegnazione dei diametri ai rami
• i comandi digitati devono corrispondere a quelli disponibili
• le utenze siano inserite nei nodi terminali
• il comando H= sia localizzato ai nodi di ingresso
• non possono essere mescolati comandi relativi alle utenze di tipologie di progetti diversi
• i codici dei componenti inseriti siano nel range memorizzato in archivio
• vi sia almeno un ingresso
• i singoli rami siano collegati al resto della rete

Una volta che siano stati riscontrati errori nel progetto nella videata di calcolo accedendo al bottone DISEGNO automaticamente compare la videata del disegno con gli errori, oppure nell’ambiente di visualizzazione grafica premendo il tasto>E>

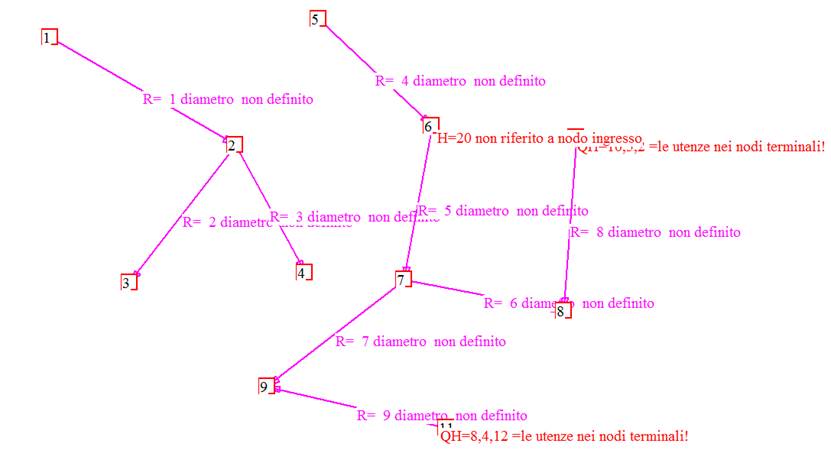

primo esempio :esempio_errori.rete







Errori trovati nell’analisi dei testi dell’ambiente grafico



[  4]  Errore nel comando=[QH=10,5,2]  nodo=  10

[  5]  Errore nel comando=[QH=8,4,12]  nodo=  11

[  8]  Il comando=[H=20] nel nodo=  6 non è riferito a nessun nodo di ingresso!

Non sono state definite utenze

----------------------------------------------------------------

report errori= 10

[  1]  Errore nel comando=[QH=10,5,2]  nodo=  10

[  2] I comandi utenza vanno collocati nei nodi terminali di uscita

[  3]  Errore nel comando=[QH=8,4,12]  nodo=  11

[  4] I comandi utenza vanno collocati nei nodi terminali di uscita

[  5]  Il comando=[H=20] nel nodo=  6 non è riferito a nessun nodo di ingresso!

[  6] nel nodo terminale=   3 nessuna utenza definita

[  7] nel nodo terminale=   4 nessuna utenza definita

[  8]  rami con diametro  non definito=  1   2   3   4   5   6   7   8   9

[  9]  rami con lunghezza non definita=  3   4   5   6   8

[ 10] Non sono state definite utenze

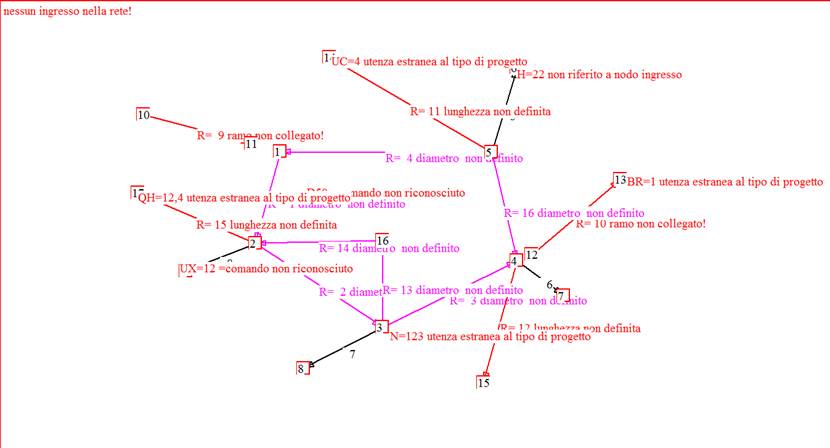

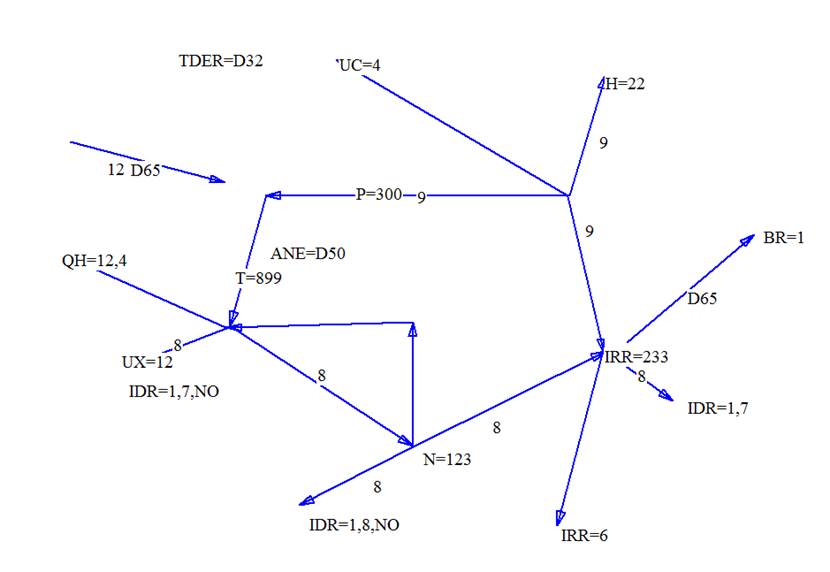

Esempio 2:esempio_errori2.rete

Analisi testi specifici input grafico

[ 15] codice pompa=300  inesistente

<P=300>        ASSEGNO AL RAMO=  4

[ 16] codice tubazione inesistente=T=899 !

<T=899>        ASSEGNO AL RAMO=  1

[ 21]  Il comando=[H=22] nel nodo=  6 non è riferito a nessun nodo di ingresso!

<D65>          ramo= 10 codice tubazione=192

<D65>          ramo=  9 codice tubazione=192

---------------------------------------------------------------------

report errori= 20

[  1] Ramo:   9 non collegato!

[  2] Ramo:  10 non collegato!

[  3] N=123 utenza estranea a questo progetto

[  4] UC=4 utenza estranea a questo progetto

[  5] BR=1 utenza estranea a questo progetto

[  6] QH=12,4 utenza estranea a questo progetto

[  7] codice pompa=300  inesistente

[  8] codice tubazione inesistente=T=899 !

[  9]  Il comando=[H=22] nel nodo=  6 non è riferito a nessun nodo di ingresso!

[ 10] nessun ingresso nella rete!

[ 11] comando=[ANE=D50] non riconoscuto

[ 12] comando=[UX=12] non riconoscuto

[ 13] nel nodo terminale=   6 nessuna utenza definita

[ 14] nel nodo terminale=  11 nessuna utenza definita

[ 15] nel nodo terminale=  13 nessuna utenza definita

[ 16] nel nodo terminale=  14 nessuna utenza definita

[ 17] nel nodo terminale=  15 nessuna utenza definita

[ 18] nel nodo terminale=  17 nessuna utenza definita

[ 19]  rami con diametro  non definito=  1   2   3   4  13  14  16

[ 20]  rami con lunghezza non definita=  1  10  11  12  13  14  15
