ESEMPIO rete CON RADIATORI collegamento Monotubo







Tabulato di calcolo 15/02/2019 15:32:01 utente:non registrato

esame preliminare rete..

GEOMETRIA DELLA RETE:

Z:\temp\esempi\esempio_monotubo.rete

    Rami                :  10

    Nodi TOTALI         :  11

    Nodi esterni        :   4

    Nodi esterni uscita :   3

    Nodi esterni entrata:   1

    Nodi interni        :   7

    Ingressi            : 1

    ramo ingresso[ 1]=   1

    nodo ingresso[ 1]=   1

ricerca diramazioni aperte...

analisi utenze cad

Esame comandi  input grafico...

Esame utenze gas

Esame utenze idro

Esame utenze riscaldamento

<FT=1500,156,0.ute: 1 nodo= 11 ramo=  9 FT=  1500 COD=156 FC= 0.98 TAMB=21.0

<FT=1600,157,0.ute: 2 nodo= 10 ramo=  8 FT=  1600 COD=157 FC= 0.97 TAMB=21.0

<FT=1300,156,0.ute: 3 nodo=  9 ramo=  7 FT=  1300 COD=156 FC= 0.96 TAMB=21.0

<FT=1200,156,0.ute: 4 nodo=  8 ramo=  6 FT=  1200 COD=156 FC= 0.97 TAMB=21.0

<FT=1500,156,0.ute: 5 nodo=  7 ramo= 10 FT=  1500 COD=156 FC= 0.97 TAMB=21.0

<FT=900,156,0.9ute: 6 nodo=  5 ramo=  4 FT=   900 COD=156 FC= 0.97 TAMB=21.0

<FT=1300,158,0.ute: 7 nodo=  6 ramo=  5 FT=  1300 COD=158 FC= 0.97 TAMB= 0.0

<FT=1050,156,0.ute: 8 nodo=  4 ramo=  3 FT=  1050 COD=156 FC= 0.97 TAMB= 0.0

analisi utenze globali..

------------------------------------------------------------------------

Esame utenze dei comandi grafici

utenze totali trovate=  8

ricerca maglie..

ricerca ingressi..

Grandezze geometria rete

Rami  Derivazioni  =  8

  "   Ingressi     =  1

  "   Montanti     =  2

  "   Montanti 2   =  0

  "   Anelli/maglie=  0

  "  derivazioni chiuse=  0

esame della rete

derivazioni=  3 aperte=  3 chiuse=  0

Montanti 1 =  1

punti tripli=  2

Maglie    =   0

Montanti 2 =  0

utenze  trovate=  8

portata nominale rete con le utenze tutte attive= 0.890 mc/h

------------------------------------------------------------------------

Ricerca percorsi..

controllo percorsi idraulici..

   completa analisi testi cad..

Analisi testi generali input grafico

<DT=8>         Salto termico= 8.0

<TMA=70>         Temperatura mandata= 70.0

<VCA=120>      volume acqua caldaia= 120.0

<PTAR=2>       pressione taratura=   2.0

<FLU=4>        FLUIDO=ACQUA A 60'C

<BIL=2>        BILANCIO CON DETENTORI=Cazzaniga art 188

<PAM=400>      Perdita ammissibile[PA/M]=400.000

<TUBI=2>       Serie tubi=UNI 7773-Tubi di rame  s= 1.0

<TAM=21>       temperatura ambiente default= 21.0

<HMAX=13>      altezza max impianto= 13.0

Analisi testi specifici input grafico

<P=96>         POMPA ord:1 cod: 96 RAMO=  1

<DIR>          DIR= ,numero=  1 ,cod= 23 ,ramo=  1

<DER>          DER=RUBINETTO A PASS DIRETTO ,numero=  1 ,cod= 15 ,ramo=  8

<DIR>          DIR= ,numero=  1 ,cod= 23 ,ramo=  2

<DER>          DER=RUBINETTO A PASS DIRETTO ,numero=  1 ,cod= 15 ,ramo= 10

<>SV=36>       serie valvole a valle del ramo=36.0

assegnazione  utenze ai percorsi..

Assegno le portate delle utenze ai rami..

Progetto tubazioni con una perdita di carico assegnata di :   400 Pa/m

----- Calcolo nominale ----------

Perdite di carico rami calcolo nominale

 ramo Q       tubazione      L       k       Pt      vel

      mc/h                   m               mmH2O   m/s

   1    0.353  16x1             12.0     0.0     4625   0.6

   2    0.224  14x1              7.0     0.0     2531   0.5

   3    0.112  12x1             10.5     0.0     2696   0.4

   4    0.112  12x1             11.0     0.0     2824   0.4

   5    0.112  12x1              8.0     0.0     2054   0.4

   6    0.112  12x1              8.0     0.0     2054   0.4

   7    0.112  12x1              7.0     0.0     1797   0.4

   8    0.129  12x1              5.0     2.6     1911   0.5

   9    0.129  12x1             11.0     0.0     3625   0.5

  10    0.112  12x1              9.5     2.6     2637   0.4

Q=portata in mc/h

L=lunghezza tubazione  [m]

K=somma coefficienti perdite concentrate

Ptot=perdita di carico totale  in m H2O

vel=velocità  [m/s]  ?= perdita eccessiva

utenza =utenza corrispondente al ramo

ESAME DATI pompa progressivo=1 codice=96

cod= 96 aster aw 2-33           Q min=  0.04 max=  2.18 H min=  0.3 max=  1.2

H[m H2O] Q[mc/h]

Equazione pompa H[mH2o] Q[mc/h]

 H[m]=+1.251000-0.148670Q-0.043375Q^2-0.043534Q^3-0.000000Q^4

punto di lavoro nominale

portata   :  0.353 mc/h   5.876 L/m

prevalenza:  1.191 mH2O

Pompa  Q min:  0.037 Q max:  2.184 mc/h

Pompa  Q min:  0.623 Q max: 36.400 L/min

H min:  0.266 H max:  1.245 m H2O

la portata ricade nel range della curva caratteristica

Esame Circuito più sfavorito UTENZA nr:  3  RAMO:  1

ramo....portata.tubazione......DP ramo[Pa]

     5    0.112 12x1              2054

     4    0.112 12x1              2824

     3    0.112 12x1              2696

     2    0.224 14x1              2531

     1    0.353 16x1              4625

            Massima caduta[Pa]:  14730

------------------------------------------------------------------------

Dati generali

DATA:Venerdi    15/02/2019  Ore:15:32:01

rete riscaldamento con radiatori

TITOLO PROGETTO:

nome file:Z:\temp\esempi\esempio_monotubo.rete

data e dimensione file=13/05/2018 14:46:40 dimensione=   1484 bytes

Pompa: 1 cod= 96 aster aw 2-33             Ramo:  1 giri=100%

Serie tubi di default nel progetto:UNI 7773-Tubi di rame  s= 1.0

perdita di carico unitaria ammessa=  400.00 Pa

--Fluido:ACQUA A 60'C VISC[cst]:   0.5 massa vol[kg/mc]: 983.0

formula calcolo perdite di carico DARCY-WEISBACH

Temperatura di mandata:   70.0  Salto termico:   8.0

Temperatura ambiente:   21.0

Bilancio tutto:Si

Serie detentori default :Cazzaniga art 188

pompa a giri fisso

bilanciamento globale :ATTIVO con serie detentori=Cazzaniga art 188

ASSEGNO A TUTTE LE UTENZE LA SERIE DI VALVOLE:nessuna

H max impianto[mt]: 13.000

Pressione taratura valvola sicurezza[metri H2O]:  2.000

Volume acqua caldaia[litri]:120.000

ramo=  1 serie valvola= 36 codice= 17 CALEFFI V. Monotubo 450    1/2"

ramo=  2 serie valvola= 36 codice= 17 CALEFFI V. Monotubo 450    1/2"

ramo=  3 serie valvola= 36 codice= 17 CALEFFI V. Monotubo 450    1/2"

ramo=  4 serie valvola= 36 codice= 17 CALEFFI V. Monotubo 450    1/2"

ramo=  5 serie valvola= 36 codice= 17 CALEFFI V. Monotubo 450    1/2"

ramo=  6 serie valvola= 36 codice= 17 CALEFFI V. Monotubo 450    1/2"

ramo=  7 serie valvola= 36 codice= 17 CALEFFI V. Monotubo 450    1/2"

ramo=  8 serie valvola= 36 codice= 17 CALEFFI V. Monotubo 450    1/2"

ramo=  9 serie valvola= 36 codice= 17 CALEFFI V. Monotubo 450    1/2"

ramo= 10 serie valvola= 36 codice= 17 CALEFFI V. Monotubo 450    1/2"





DISCONTINUITA SELEZIONATE:

PROG..RAMO..COD...NUM...Diam..k.....Descrizione

                        mm

   1     1    23     1   14.0  0.00

   2     2    23     1   12.0  0.00

   3     8    15     1   10.0  2.57   RUBINETTO

   4    10    15     1   10.0  2.57   RUBINETTO

Eseguo comando >MB=

Bilanciamento montanti

Eseguo comando >BM=

Eseguo bilanciamento globale

Bilanciamento massima prevalenza=  16674

Bilanciamento utenze

Ramo   Q      Detentore                Hdif   HBIL   Pos....REGOL

       mc/h                            Pa      "

   9    0.129  CAZZANIGA ART 188 3/8"     5066  11608    3.0 TRA:R2 E R3

   7    0.112  CAZZANIGA ART 188 3/8"     1086  15588    3.8 TRA:R3 E R4

   5    0.112  CAZZANIGA ART 188 3/8"        0  16674    5.0 TUTTO APERTO

Soluzione della rete con metodo iterativo di Cross

iterazione=    1      errore medio= 0.005 percorsi ok=   0

iterazione=    2      errore medio= 0.003 percorsi ok=   0

iterazione=    3      errore medio= 0.003 percorsi ok=   0

iterazione=    4      errore medio= 0.002 percorsi ok=   0

iterazione=    5      errore medio= 0.002 percorsi ok=   0

iterazione=    6      errore medio= 0.001 percorsi ok=   0

iterazione=    7      errore medio= 0.001 percorsi ok=   0

iterazione=    8      errore medio= 0.001 percorsi ok=   0

iterazione=    9      errore medio= 0.001 percorsi ok=   1

iterazione=   10      errore medio= 0.000 percorsi ok=   1

iterazione=   11      errore medio= 0.000 percorsi ok=   1

iterazione=   12      errore medio= 0.000 percorsi ok=   1

iterazione=   13      errore medio= 0.000 percorsi ok=   3

Percorsi idraulici chiusi=  0 aperti=  3 totali=  3 attivi   3 non attivi=   0

Iterazioni del calcolo iterativo= 13 scostamento medio=0.000

Verifica congruenza risultati

Verifica  della rete idraulica..

I percorsi idraulici sono verificati quando la differenza fra i valori

delle colonne :Pstatica e Perdite è minore di= 150 Pa

delta=incremento finale delle portate nel calcolo iterativo

Pstatica=differenza fra la quota geometrica iniziale e finale sommata

con la prevalenza della/e pompa/e

Perdite:perdite di carico del percorso idraulico

Le equazioni di equilibrio idraulico dei percorsi sono soddisfatte

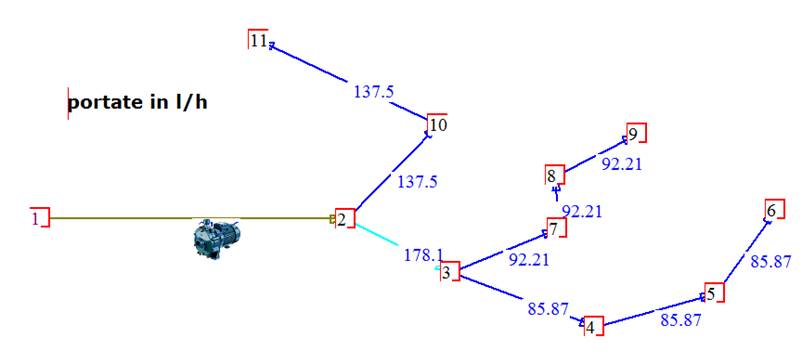

Perdite di carico rami calcolo nominale

 ramo Q       tubazione      L       k       Pt      vel

      mc/h                   m               mmH2O   m/s

   1    0.316  16x1             12.0     0.0     4720   0.6

   2    0.178  14x1              7.0     0.0     1990   0.4

   3    0.086  12x1             10.5     0.0     1772   0.3

   4    0.086  12x1             11.0     0.0     1853   0.3

   5    0.086  12x1              8.0     0.0     1519   0.3

   6    0.092  12x1              8.0     0.0     1548   0.3

   7    0.092  12x1              7.0     0.0     1540   0.3

   8    0.138  12x1              5.0     2.6     2317   0.5

   9    0.138  12x1             11.0     0.0     4621   0.5

  10    0.092  12x1              9.5     2.6     1958   0.3

Q=portata in mc/h

L=lunghezza tubazione  [m]

K=somma coefficienti perdite concentrate

Ptot=perdita di carico totale  in m H2O

vel=velocità  [m/s]  ?= perdita eccessiva

utenza =utenza corrispondente al ramo

ESAME DATI pompa progressivo=1 codice=96

cod= 96 aster aw 2-33           Q min=  0.04 max=  2.18 H min=  0.3 max=  1.2

H[m H2O] Q[mc/h]

Equazione pompa H[mH2o] Q[mc/h]

 H[m]=+1.251000-0.148670Q-0.043375Q^2-0.043534Q^3-0.000000Q^4

punto di lavoro reale

portata:  0.316 mc/h   5.260 L/m

prevalenza:  1.198 mH2O

Pompa  Q min:  0.037 Q max:  2.184 mc/h

Pompa  Q min:  0.623 Q max: 36.400 L/min

H min:  0.266 H max:  1.245 m H2O

la portata ricade nel range della curva caratteristica

DETTAGLI PERDITE TUBAZIONI

ramo  Q......Pdis...Pcon...Pval...Pdet...Put....Ptot...vel....

        mc/h   Pa      "      "      "    "      "      m/sec

    1  0.316   3805      0    915      0          4720   0.57

    2  0.178   1699      0    291      0          1990   0.44

    3  0.086   1704      0     68      0          1772   0.30

    4  0.086   1785      0     68      0          1853   0.30

    5  0.086   1298      0     68    152          1519   0.30

    6  0.092   1470      0     78      0          1548   0.33

    7  0.092   1286      0     78    176          1540   0.33

    8  0.138   1844    299    174      0          2317   0.49

    9  0.138   4057      0    174    391          4621   0.49

   10  0.092   1745    134     78      0          1958   0.33

LEGENDA

Q=portata

Pdis=perdita distribuita

Pcon=perdita nelle accidentalità

Pval=perdita valvole

Pdet=perdita detentori

Preg=perdita valvole di regolazione

Put=perdita di carico nelle utenze

(fancoil,bocchette..)

Ptot=totale delle perdite

VEL=velocità nella tubazione

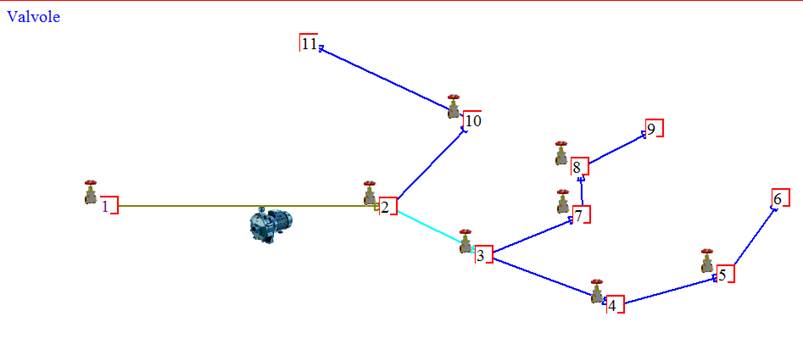

VALVOLE

RAMO..num..Q.......perdita...Valvola

...........mc/h....PA

  1     1     0.316    915 CALEFFI V. Monotubo 450

  2     1     0.178    291 CALEFFI V. Monotubo 450

  3     1     0.086     68 CALEFFI V. Monotubo 450

  4     1     0.086     68 CALEFFI V. Monotubo 450

  5     1     0.086     68 CALEFFI V. Monotubo 450

  6     1     0.092     78 CALEFFI V. Monotubo 450

  7     1     0.092     78 CALEFFI V. Monotubo 450

  8     1     0.138    174 CALEFFI V. Monotubo 450

  9     1     0.138    174 CALEFFI V. Monotubo 450

 10     1     0.092     78 CALEFFI V. Monotubo 450

------------------------------------------------------------------------

------------------------------------------------------------------------

rugosità relativa x1000

Fluido:ACQUA A 60'C VISC[cst]:   0.5 massa vol[kg/mc]: 983.0

Calcolo perdite di carico continue secondo la formula DARCY implicita

ramo      Q       D int   L       vel     Rug     REYN    f       Dp

          mc/h    mm      m       m/s     rel     olds            Pa

   1      0.316   14.0      12.0 0.57       0.36   16680  0.0278    3796

   2      0.178   12.0       7.0 0.44       0.42   10980  0.0308    1689

   3      0.086   10.0      10.5 0.30       0.50    6353  0.0356    1693

   4      0.086   10.0      11.0 0.30       0.50    6353  0.0356    1773

   5      0.086   10.0       8.0 0.30       0.50    6353  0.0356    1290

   6      0.092   10.0       8.0 0.33       0.50    6823  0.0349    1459

   7      0.092   10.0       7.0 0.33       0.50    6823  0.0349    1277

   8      0.138   10.0       5.0 0.49       0.50   10176  0.0315    1832

   9      0.138   10.0      11.0 0.49       0.50   10176  0.0315    4031

  10      0.092   10.0       9.5 0.33       0.50    6823  0.0349    1733

Q=portata,Rug rel=rugosità relativa,REYNOLDS=numero di reynolds

f=coefficiente di attrito,DP=perdita di carico unitaria

Emissione corpi termici:calcolo nominale

RADIATORI calcolo nominale

prog..ramo..Q.....FT....num...dt....Tam..Fco..GDE..prog..modello

..          L/h   watt  el    °C    °C             ver

  1     9    161.2 1500  22     8.0  21.0 0.98   50 P   TEMA2-871

  2     8    172.0 1600  24     8.0  21.0 0.97   50 P   TEMA2-871

  3     7    139.7 1300  19     8.0  21.0 0.96   50 P   TEMA2-871

  4     6    129.0 1200  18     8.0  21.0 0.97   50 P   TEMA2-871

  5    10    161.2 1500  22     8.0  21.0 0.97   50 P   TEMA2-871

  6     4     96.7  900  13     8.0  21.0 0.97   50 P   TEMA2-871

  7     5    139.7 1300  28     8.0  21.0 0.97   50 P   TEMA3-400

  8     3    112.9 1050  16     8.0  21.0 0.97   50 P   TEMA2-871

Q=portata

FT=fabbisogno termico del corpo scaldante

num el=numero elementi

dt=salto termico di progetto

prog/verif :progetto o verifica

Emissione corpi termici:calcolo reale

RADIATORI-dettagli calcolo reale

ramo  Q      Tin    Tu     Tm     Tam    DT     Fco    Emiss Fem    scarto%

..    L/h    C      C      C      C      C             w

    9    138   59.6  52.4    56.0    21    7.2   0.98    1113   0.63    -25.

    8    138   70.0  59.6    64.8    21   10.4   0.97    1608   0.84   + 0.5

    7     92   57.2  52.7    54.9    21    4.5   0.96     904   0.60    -30.

    6     92   62.3  57.2    59.8    21    5.1   0.97    1029   0.72    -14.

   10     92   70.0  62.3    66.2    21    7.7   0.97    1533   0.88   + 2.2

    4     86   63.1  58.3    60.7    21    4.7   0.97     766   0.74    -14.

    5     86   58.3  52.6    55.5    21    5.7   0.97     924   0.62    -29.

    3     86   70.0  63.1    66.5    21    6.9   0.97    1127   0.89   + 7.3

Q=portata

Ti= Temperatura ingresso acqua

Tu= Temperatura di uscita

Tm=temperatura media fra le 2 precedenti

Tam=temperatura ambiente

DT=salto termico=Ti-Tu

Fco=fattore di correzione dell'emissione

termica dovuta alla collocazione del

corpo termico

EMISS=emissione termica

Fem=fattore di correzione dell'emissione

termica =((Tm-Tam)/50)^m

m=esponente del corpo termico

scarto%=differenza percentuale fra emissione

e fabbisogno termico

Emissione totale[watt]      :         0

Temperatura di mandata[C]:      70.0

Temperatura di ritorno[C]:      70.0

Dettaglio congruenza percorso 1

------------------------------------------------------------------------

percorso=   1 QG2=  0.0 m QG1=  0.0 m nodo finale= 11 rami=   3

prog..ramo..Q........L......tubo..............HW.......

            mc/h     m                        Pa

   3     1    0.316   12.0 16x1                  4719.7

   2     8    0.138    5.0 12x1                  2316.6

   1     9    0.138   11.0 12x1                  4621.0

QG,PU, HW, HP[Pa] portate in mc/h

Q utenza =   0.138 PU=Perdita utenza=       0.0 HW=perdite rami= 11657.3

QG= Quote geom=       0 HP=Pompa/e: 11756.2 [PU+HW]=   11657 QG+HP= 11756.2

Differenza  PU+HW-QG-HP=   -98.9

Computo tubazioni

COD       TUBAZIONE                              L         Peso

..                                               m         Kg

  11      12x1                                   70.000     21.53

  12      14x1                                    7.000      2.68

  14      16x1                                   12.000      5.03

peso totale=   29.2

Computo           valvole

COD       Valvola                            Numero

      17  CALEFFI V. Monotubo 450    1/2"            10

COMPUTO           detentori

COD       Detentore                          numero

       8  CAZZANIGA ART 188 3/8"                      3

computo Radiatori

codice    tipo                               elementi

  156...TEMA2-871                                 110

  157...TEMA2-871                                  24

  158...TEMA3-400                                  28

DETTAGLI  TUBAZIONI

  cod  Tubo     D int   D est   spess   peso    SERIE

              mm      mm              kg/m

 11     12x1     10.0   12.00    1.00    0.31   UNI 7773-Tubi di rame  s= 1.0

 12     14x1     12.0   14.10    1.05    0.38   UNI 7773-Tubi di rame  s= 1.0

 14     16x1     14.0   16.00    1.00    0.42   UNI 7773-Tubi di rame  s= 1.0

DETTAGLI RADIATORI

cod..MODELLO.............E50..AltxLarxProfxInt m     massa PESO  tipo

                         watt mm                     h2o   KG

156  TEMA2-871              82 871x60x60x813    1.30   0.77  5.00 Gh

157  TEMA2-871              82 871x60x60x813    1.30   0.77  5.00 Gh

158  TEMA3-400              55 400x60x94x342    1.29   0.51  3.70 Gh

Dettagli detentori

DETENTORE =CAZZANIGA ART 188 3/8" Serie= 2

Diametro minimo[mm]=  8.0 max= 14.0 numero posizioni= 5

Posizione  descrizione   KV

   1        R1           0.100

   2        R2           0.300

   3        R3           0.600

   4        R4           1.700

   5        A            2.200



DETTAGLI  VALVOLE

cod  DESCR                           SE  K(KV)   m     Dmin Dmax GDE

..                                   RIE               mm    mm   %

 17  CALEFFI V. Monotubo 450    1/2  36      3.30       0.00  10.0  18.0   50

CALCOLO   VOLUME ACQUA IMPIANTO

TUBAZIONI      litri:     8.137

CORPI TERMICI  litri:   117.460

caldaia        litri:   120.000

totale         litri:   245.597

CALCOLO   VASO ESPANSIONE

Altezza massima        metri  : 13.0

Pressione scarico valvola sicurezza m H2O  :  2.00

Volume  VASO           LITRI  :    19.888

------------------------------------------------------------------------

------------------------------------------------------------------------

Tempo di calcolo=   0.195 secondi

------------------------------------------------------------------------

numero linee tabulato= 431
