La combustione e' una reazione chimica esotermica(con sviluppo di calore) fra un combustibile ed un comburente(l'ossigeno).Da questa reazione si sviluppano nuovi componenti, i gas di combustione. La conoscenza del fenomeno e quindi la relativa ottimizzazione ha un enorme importanza sia in termini di risparmio energetico che ecologico ,per l'inquinamento atmosferico prodotto dai fumi.
Le reazioni di combustione sono le seguenti:
[1] C + O2 = CO2 + 33910 kj/kg
[2] 2 H2 + O2 = 2 H2O +143000 kj/kg
[3] S + O2 = SO2 + 8800 kj/kg
Il carbonio per difetto d'ossigeno da luogo alla seguente reazione con formazione di monossido di carbonio, velenoso per l'uomo.
2 C + O2 = CO2 + 10200 kj/kg
Poiche' i pesi atomici delle sostanze sono:
C =12 O =16 N =14 S =32 H = 1
Nella reazione[1] intervengono le seguenti masse, scritte sotto i relativi componenti:
C + O2 = CO2
pesi sostanze 12 + 32 = 44
L'ossigeno necessario per bruciare 1 kg di carbonio e' 32/12 kg ,mentre la CO2 prodotta dalla combustione di un kg di carbonio e' 44/12 kg. Poiche' il rapporto fra aria ed ossigeno nell'atmosfera e', in peso, 4,31,l'aria necessaria per bruciare 1 kg di carbonio e':
4,31x32/12=11,493 kg
Analogamente nella reazione [2] intervengono le seguenti masse:
2 H2 + O2 = 2 H2O
pesi sostanze 4 + 32 = 36
L'ossigeno necessario per bruciare 1 kg di idrogeno e' 32/4 kg ,mentre la H2O prodotta dalla combustione di un kg di idrogeno e' 36/4 kg. L'aria necessaria per bruciare 1 kg di idrogeno e' quindi:
4,31x32/4=34,48 kg
Analogamente nella reazione [3] :
S + O2 = SO2
pesi sostanze 32 + 32 = 64
L'ossigeno necessario per bruciare 1 kg di zolfo e' 32/32 kg ,mentre la SO2 prodotta dalla combustione di un kg di zolfo e' 64/32 kg. L'aria necessaria per bruciare 1 kg di zolfo e' quindi:
4,31x32/32=4,31 kg
Chiamando C%,H%,S%,Ocomb% le parti in peso in un kg di combustibile dei relativi componenti , si puo' scrivere che l'ossigeno teorico e':
Oteorico= 2,667x C%+8 x H% +S% - Ocomb%
indicando con Ocomb% l'ossigeno gia' contenuto nel combustibile e che si pensa intervenga nella reazione.
Per ossigeno teorico si intende quello derivante dalle relazioni stechiometriche.
L'aria teorica e' quindi:ARIA teorica= 4,31 x Oteorico
Il peso dei fumi teorici (PFT) e' :PFT= Aria teorica + 1 -ceneri
Intendendo per ceneri le sostanze minerali che permangono nel focolare. Nella figura 1 viene riportato per un gas naturale di composizione tipica ,il peso dei fumi al variare dell'eccesso d'aria(riferito ad un kg di sostanza combustibile).Si ricorda che il volume dei gas puo' essere ricavato a partire dalla massa con l'equazione di stato:
V=MxRxT/P dove :
R= costante del gas [J/(Kg K)]
M= la massa in Kg
P= la pressione assoluta del gas
T= la temperatura assoluta =temperatura in gradi centigradi+273
Ad esempio per l'aria a pressione atmosferica(P=101325 Pa)e temperatura ambiente(15'C),essendo R=287 j/(Kg K), si ha:
V=Mx287x288/101337 =0,816 M
Nel seguito il combustibile a cui si fara' riferimento sara' sempre il gas naturale, ove non altrimenti specificato.

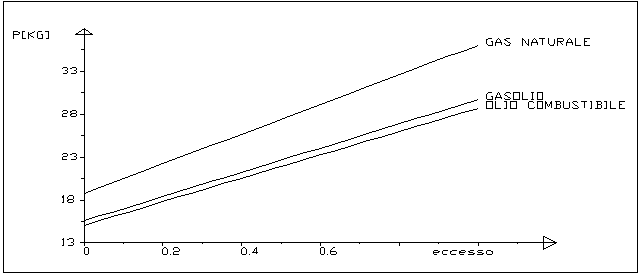

Figura 1:PESO DEI FUMI IN FUNZIONE DELL'ECCESSO
D'ARIA
COSTANTI DEI GAS
CO2(anidride carbonica) 189 J/(Kg K)
O2(ossigeno) 260
H2O(vapor d'acqua) 462
N2(azoto) 297
La combustione avviene quando il combustibile e' allo stato gassoso. Il bruciatore di combustibile liquido provvede pertanto alla nebulizzazione, a ridurre cioe' il combustibile a particelle piccolissime; la particella trovandosi in camera di combustione ,e quindi in un ambiente ad alta temperatura, evapora. Se nel tempo di permanenza in camera di combustione la molecola di combustibile non "incontra" quella dell'ossigeno la reazione di combustione non avviene con conseguente perdita di energia, e la cosiddetta formazione di incombusti. Si e' gia' visto che il carbonio in difetto d'aria puo' reagire con l'ossigeno formando monossido di carbonio, con conseguente minor sviluppo di calore. Per far si' che la combustione avvenga in modo completo si aumenta l'aria rispetto a quella stechiometrica, e si chiama eccesso d'aria :
e= (Ap-At)/At
Si intende quindi che per eccesso d'aria uguale a zero l'aria e' uguale a quella teorica. Per aria pratica ,Ap, si intende quella effettivamente partecipante alla combustione. La maggiorazione di aria fa si' che tutto il combustibile bruci, annullando o quasi la formazione di incombusti. Oltre che l'eccesso d'aria viene anche definito l'indice d'aria l definito come:
l =Ap/At
fra l'eccesso d'aria e e l'indice d'aria l c'e' la relazione:
e=l -1

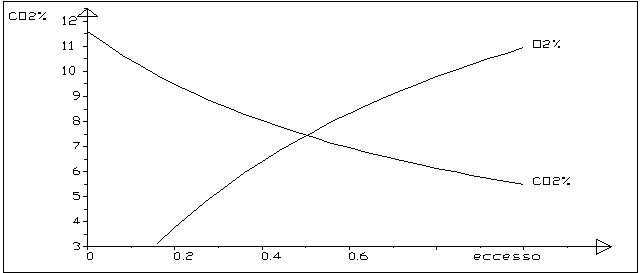

Figura 2: O2% ED CO2% IN VOLUME NEI FUMI SECCHI IN FUNZIONE DELL'ECCESSO D'ARIA
Nella figura 2 viene riportato le percentuale di CO2 ed O2 ,in volume nei fumi secchi(senza vapor d'acqua).La misura di queste grandezze ,effettuata dagli analizzatori di combustione, e' importante perche' correla l'eccesso d'aria al rendimento della combustione. E' evidente che all'aumentare dell'eccesso d'aria ,restando costante il volume di CO2 ,la percentuale di CO2 nei fumi diminuisce.
Poiche' nella combustione tutto il calore viene catturato come calore sensibile dai fumi nascente puo' essere scritta la seguente equazione ,dove TTC e' la cosiddetta temperatura teorica di combustione.
Qs= å Mi x Ci x (TTC-Ta)
dove:
Mi=masse dei gas costituenti i gas sviluppati dalla combustione
Ci=calori specifici dei gas
Ta= temperatura dell'aria d'ingresso
dove il simbolo å sta ad intendere la sommatoria estesa ai gas di combustione dei prodotti Mi x Ci x (TTC-Ta)

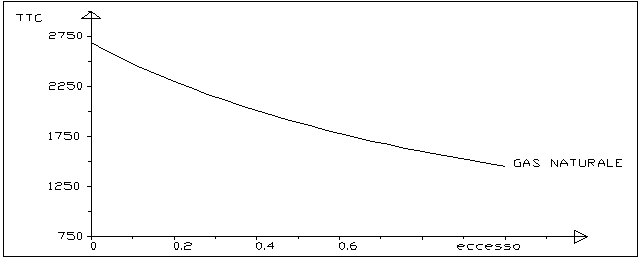

Figura 3: TEMPERATURA TEORICA DI COMBUSTIONE PER GAS NATURALE IN FUNZIONE DELL'ECCESSO D'ARIA
Nella figura 3 viene rappresentata la temperatura teorica di combustione :e' evidente che all'aumentare dell'eccesso d'aria la TTC si abbassa.
Il potere calorifico superiore ,PCS, e' la quantita' di calore sviluppata dalla reazione di combustione. Nella combustione dell'idrogeno, o di combustibili contenenti acqua allo stato liquido, si sviluppa acqua allo allo stato di vapore ;il passaggio dell'acqua dallo stato liquido allo stato di vapore comporta la "cattura" del calore latente di vaporizzazione(circa 2500kj/kg) al calore di combustione. Il calore effettivamente disponibile per lo scambio termico e' solo quello quello sensibile e viene definito PCI, potere calorifico inferiore. Solo nelle caldaie a condensazione, in cui avviene la condensazione del vapor d'acqua ,e' possibile recuperare questo calore. Tra PCS e PCI vi e' la relazione:
PCI=PCS-2500 x Mh2o [kj/kg]
dove Mh2o e' il peso di acqua formatasi in seguito alla combustione
Se la pressione parziale del vapor d'acqua nei fumi e', alla temperatura dei fumi, uguale a quella di saturazione si ha la condensa .Questa puo' essere pericolosa per i combustibili che contengono zolfo ,infatti fra l'acqua e l'anidride solforosa c'e' la reazione:
H2O+ SO2= H2SO4
con formazione di acido solforico che è corrosivo nei confronti del'acciaio. Nella figura 4 è riportata la temperatura di rugiada, in funzione dell'eccesso d'aria. Per evitare la condensa la temperatura dei fumi consigliabile risulta:
100 ° C per il metano
130 ° C per il gasolio
120 ° C per l'olio combustibile denso
160 ° C per l'olio combustibile fluido(3% zolfo)
170 ° C per l'olio combustibile fluido(4% zolfo)

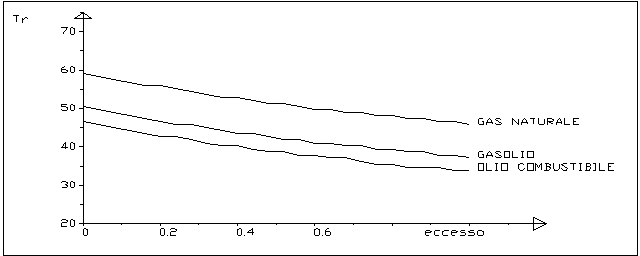

Figura 4: TEMPERATURA DI RUGIADA IN FUNZIONE DELL'ECCESSO D'ARIA PER ALCUNI COMBUSTIBILI
L'incompleta combustione origina una perdita con emissione nei fumi di carbonio incombusto. Queste particelle rappresentano la fuliggine che si deposita nel condotto del camino e quindi fuoriesce nell'atmosfera conferendo ai fumi l'aspetto caratteristico nero. La misura del grado di fumosita' costituisce quindi un indice dell'andamento della combustione. Un sistema diffuso per il rilevo del grado di fumosita' o numero di fumo e' quello della scala di Bacharach. In pratica si utilizza una pompa come quella di figura 5 .La pompa aspira i fumi attraverso la sonda di prelievo ;i fumi passano attraverso una carta da filtro su cui si depositano le particelle carboniose. Confrontando il grado di nero della carta con una scala campione che ha 10 circoli che vanno da un grado di nero zero ad un massimo si ha la misura del numero di fumo della combustione.

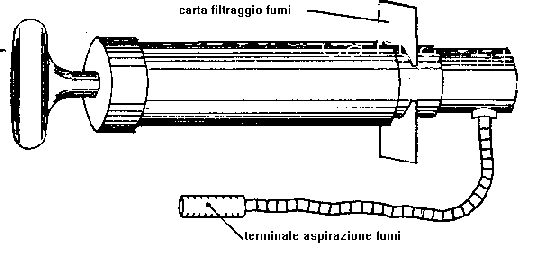

Figura 5: POMPA PRELIEVO FUMI
In un generatore di calore avviene la conversione dell'energia termica prodotta dal combustibile in calore sotto forma di riscaldamento dell'acqua. Una parte dell' energia del combustibile va pero' persa in:
perdite per incombusti(combustione incompleta)
perdite per irraggiamento del generatore
perdite per calore sensibile nei fumi(la quota maggiore delle perdite)
Se i fumi escono al camino con temperatura Tfumi il calore sensibile perso sara':
Qs = å M C (Tfumi- Tamb)
Si definisce come rendimento h della combustione :
h =å (PCI-Qs)/PCI
dove il simbolo å ha significato identico a quanto spiegato prima. Il rendimento della combustione sara' tanto maggiore quanto minore sara' la temperatura dei fumi e quanto minore sara' l'eccesso d'aria. Nella figura 6 viene riportato il grafico del rendimento in funzione dell'eccesso d'aria. Tenendo presente che gli analizzatori di combustione misurano la CO2 in percentuale nei fumi secchi ,ricavando la relazione fra eccesso d'aria e CO2 percentuale e' possibile ricavare la relazione, per ogni combustibile, fra rendimento e CO2%.Il grafico del rendimento della combustione in funzione del CO2%, viene riportato nella figura 7.
Figura 6: RENDIMENTO DELLA COMBUSTIONE IN FUNZIONE DELL'ECCESSO D'ARIA

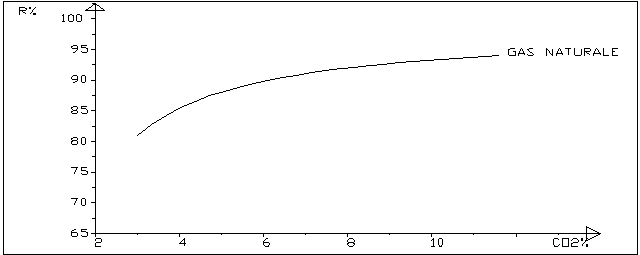

Figura 7: RENDIMENTO DELLA COMBUSTIONE IN FUNZIONE DELLA PERCENTUALE DI CO2
Nella caldaia condensazione, vi è un secondo scambiatore, prima dei camino, al cui interni circola l'acqua di ritorno dall'impianto. Il vapore d'acqua contenuto nei fumi, a contatto con la superficie fredda ,cede il calore latente di condensazione, il condensato viene raccolto nella parte inferiore e scaricato. La maggiore perdita di carico dal lato fumi, dovuta alla presenza dello scambiatore a condensazione, comporta la necessità di un ventilatore di soffiaggio dell'aria comburente. Nella figura 8 viene mostrato il grafico della temperatura dei fumi e del rendimento di combustione(riferiti ai PCS) in funzione della temperatura dell'acqua dello scambiatore. Si può notare come in corrispondenza di 55'C vi sia un ginocchio nella curva del rendimento; è questa infatti la temperatura di rugiada del metano .A temperatura dell'acqua inferiore a questa la condensazione dei fumi aumenta in modo più marcato. C'è da aggiungere che la caldaia a condensazione oltre ad avere un rendimento istantaneo maggioro hanno anche maggiora il rendimento stagionale perchè minore è la circolazione di aria fredda a caldaia spenta, per le maggiori perdite di carico e la presenza dei ventilatore.

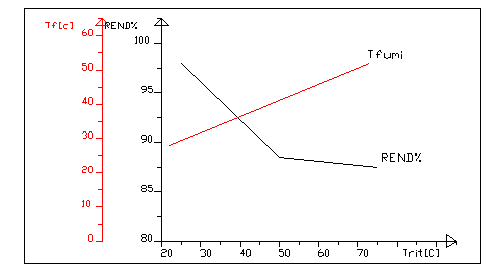

Figura 8: TEMPERATURA DEI FUMI E RENDIMENTO DELLA COMBUSTIONE IN FUNZIONE DELLA TEMPERATURA DI RITORNO DELL'ACQUA DALLA CALDAIA
Nella reazione di combustione si ha la formazione di NO e NO2,normalmente si ha il 95% di No e 5% di NO2.Nel caso di combustibili liquidi la formazione di NOx e' legata anche all'azoto presente nel combustibile, minimo nel caso di gasolio. In particolare l'ossido di azoto puo' essere immediato o termico. Il primo dipende dall'ossigeno presente alla radice della fiamma, il secondo e' legato alla temperatura di fiamma elevata. Nel grafico di figura 9 e' possibile notare come la formazione di questi ossidi sia influenzata sia dalla temperatura di combustione che dall'indice d'aria. A questo riguardo i bruciatori ad aria soffiata producono una quantita' di NOx minore (mediamente 90 mg/KWH contro i 160 mg/KWH) di un bruciatore aspirato. L'abbassamento degli NOx viene fatto nel caso di alcuni di bruciatori a gas disponendo elementi di raffreddamento attivi(con circolazione d'acqua) e passivi(elementi di acciaio o ceramici resistenti alle alte temperature),tra gli elementi del bruciatore(FIGURA 10).In tal modo abbassando la temperatura di combustione si ha diminuzione della formazione degli NOx. Nella figura 11 e' possibile vedere come l'intensita' di raffreddamento diminuisca bruscamente l' NOx termico ,lasciando solo l' NOx immediato. Un altro sistema per la riduzione degli NOx e' quello del riconvogliamento dei fumi al bruciatore(ARF) (figura 12).Con questo sistema da una parte si riduce la temperatura di fiamma e dall'altro si abbassa la pressione parziale dell'ossigeno, sfavorendo la formazione degli NOx .Nella figura 13 e' possibile vedere come aumentando la quota di riconvogliamento fumi diminuiscano gli NOx.

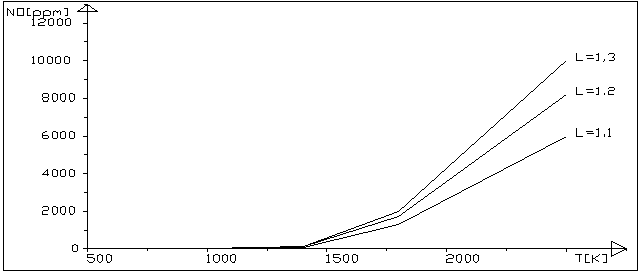

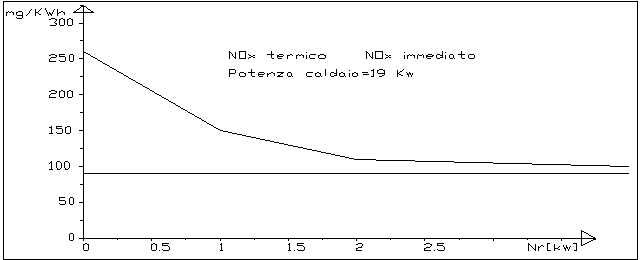

FIGURA 9:NOX IN FUNZIONE DELLA TEMPERATURA DI COMBUSTIONE

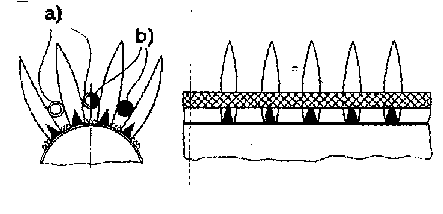

Figura 10:schema di un bruciatore ad aria aspirata con elementi di raffreddamento passivi ed attivi: a)elementi di raffreddamento con passaggio d'acqua b) elementi di raffreddamento passivi
FIGURA 11:NOX IN FUNZIONE DELLA POTENZA DI RAFFREDDAMENTO. Curva superiore: NOx termico, curva inferiore NOx immediato
Figura 12:rappresentazione schematica del sistema ARF Weishaupt

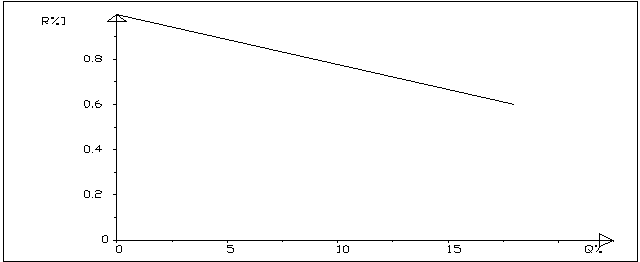

Figura 13:R%= NOx(ARF)/NOx in funzione del riconvogliamento fumi
Per ottimizzare la combustione bisogna da un lato rispettare i limiti di legge relativi agli incombusti, dall'altro cercare di ottenere il massimo rendimento. La figura 14 riporta l'andamento del CO in funzione dell'eccesso d'aria rispettivamente per un bruciatore ad aria soffiata con gas naturale, per due casi (curve A e B).La figura 15 riporta l'andamento del numero di Bacharach sempre in funzione dell'eccesso d'aria, per altri due casi. Si noti che tutte le curve hanno una forma ad U: l'aumento degli incombusti con bassi eccessi d'aria e' dovuta a combustione non completa per difetto d'ossigeno, l'aumento invece all'aumentare dell'eccesso d'aria e' dovuto all'abbassamento della temperatura di combustione. Una curva ad U sufficientemente ampia (curva A) permette una certa regolazione della combustione ,nei limiti delle norme, una curva ad U stretta (curva B) permette un campo di regolazione piu' stretto. In quest'ultimo caso variazioni del tiraggio del camino per variazione della temperatura esterna etc potrebbero spostare le condizioni di funzionamento ad altre non corrette.

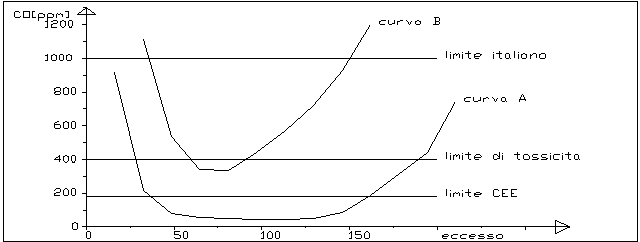

figura 14:CO in funzione dell'eccesso d'aria

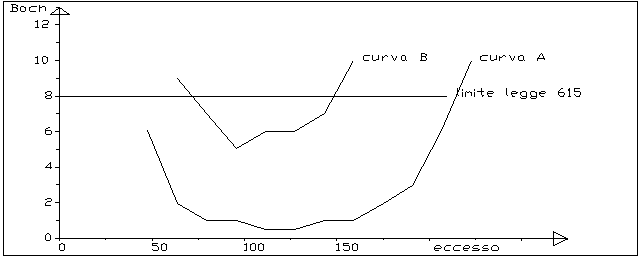

figura 15:numero di Bacharach in funzione dell'eccesso d'aria
Esempio di rapporto di analisi prodotto da un analizzatore di combustione( EUROTRON SRL):
combustibile:gasolio
O2 : 5,9 %
CO2 : 10,8 %
lambda(indice d'aria L):1,37
t fumi:209'C
t aria: 25'C
D t :184'C
rendim: 90,4 %
CO :74 ppm
NOx :45 ppm
Anche se il bruciatore, ad aria soffiata, viene tarato su valori ottimali di eccesso d'aria ,variabili perturbatrici, come ad esempio le condizioni ambientali ,possono far variare le condizioni ottimali impostate. L'impiego di una sonda per la misura dell'ossigeno nei fumi permette di conoscere con esattezza l'eccesso d'aria reale e mantenerlo a valori minimi,affinche' abbia luogo da una parte la combustione completa e d'altra parte il rendimento sia massimo.Eventi perturbatori possono essere :
la temperatura dell'aria comburente, in quanto si viene a modificare la massa di aria entrante al bruciatore,
la pressione dell'aria
la contropressione nel focolare
le condizioni di tiraggio del camino
le oscillazioni della composizione del combustibile
la temperatura e la pressione del combustibile
variazioni della portata del combustibile(ad esempio insudiciamento del filtro)
La figura 16 mostra il grafico dei valori di O2 tarabili in funzione del carico del bruciatore,con e senza regolazione O2.E' quindi evidente il risparmio ottenibile con tali sistemi sul rendimento della combustione .

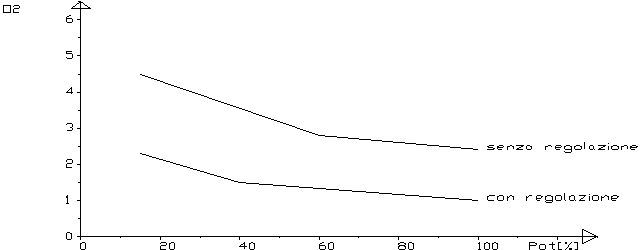

figura 16:valori di O2% in funzione della potenzialita' del bruciatore
Il DPR 412 stabilisce i valori minimi per i generatori di ad acqua calda con potenza utile nominale compresa fra i 4 ed i 400 kW e precisa le norme alle quali ci si deve attenere per la sua misura nelle 2 Condizioni:
al 100% della potenza nominale espressa in KW e temperatura media dell'acqua di 70° C;
al 30% della potenza nominale espressa in KW e temperatura media dell'acqua di 50° C.
La legge affida invece al responsabile per l'esercizio e la manutenzione, e per lui al tecnico manutentore qualificato, il compito di controllare che il RENDIMENTO DI COMBUSTIONE sia superiore ai limiti minimi imposti.Il DPR 412 (art. 11 comma 14) stabilisce che il Rendimento di Combustione,misurato al valore nominale della potenza termica del focolare, per i generatori ad acqua calda:
non sia inferiore a quattro punti percentuali rispetto al valore minimo del rendimento termico utile per generatori installati antecedentemente al 1 Agosto 1994.
non sia inferiore a un punto percentuale rispetto al valore minimo del rendimento utile per generatori installati dopo il 1 Agosto 1994.
Riportiamo nella tabella i valori dei rendimenti utili e di Combustione ricavati dallo sviluppo delle formule del DPR 412 in funzione delle potenze espresse in KW. Come indicato dalle norme UNI 10359, queste tabelle si applicano a tutti i generatori di calore con potenza termica nominale del focolare maggiore o uguale a 4KW alimentati a combustibile gassoso e o liquido, inseriti in impianti destinati al riscaldamento degli ambienti, con o senza produzione di acqua calda per usi igienici e sanitari, o alla sola produzione centralizzata di acqua calda per gli stessi usi.
VALORI MINIMI DEI RENDIMENTI SECONDO IL DPR 412/93
GENERATORI DI CALORE AD ACQUA CALDA
|
RENDIMENTO UTILE |
|
RENDIMENTO DI COMBUSTIONE |
|
|
|
|
COMPETENZA DEL COSTRUTTORE |
|
COMPETENZA DEL MANUTENTORE |
|
|
|
|
|
PRIMA DEL 1/08/94 |
DOPO IL 1/08/94 |
|
|
CARICO |
CARICO |
CARICO |
CARICO |
|
potenza nominale |
100% |
30% |
100% |
100% |
|
|
|
|
|
|
|
4 |
85.2 |
81.2 |
81.2 |
84.2 |
|
6 |
85.6 |
81.6 |
81.6 |
84.6 |
|
10 |
86.0 |
82.0 |
82.0 |
85.0 |
|
15 |
86.4 |
82.4 |
82.4 |
85.4 |
|
20 |
86.6 |
82.6 |
82.6 |
85.6 |
|
25 |
86.8 |
82.8 |
82.8 |
85.8 |
|
30 |
87.0 |
83.0 |
83.0 |
86.0 |
|
35 |
87.1 |
83.1 |
83.1 |
86.1 |
|
40 |
87.2 |
83.2 |
83.2 |
86.2 |
|
45 |
87.3 |
83.3 |
83.3 |
86.3 |
|
50 |
87.4 |
83.4 |
83.4 |
86.4 |
|
60 |
87.6 |
83.6 |
83.6 |
86.6 |
|
70 |
87.7 |
83.7 |
83.7 |
86.7 |
|
80 |
87.8 |
83.8 |
83.8 |
86.8 |
|
90 |
87.9 |
83.9 |
83.9 |
86.9 |
|
100 |
88.0 |
84.0 |
84.0 |
87.0 |
|
120 |
88.2 |
84.2 |
84.2 |
87.2 |
|
140 |
88.3 |
84.3 |
84.3 |
87.3 |
|
160 |
88.4 |
84.4 |
84.4 |
87.4 |
|
180 |
88.5 |
84.5 |
84.5 |
87.5 |
|
200 |
88.6 |
84.6 |
84.6 |
87.6 |
|
250 |
88.8 |
84.8 |
84.8 |
87.8 |
|
300 |
89.0 |
85.0 |
85.0 |
88.0 |
|
350 |
89.1 |
85.1 |
85.1 |
88.1 |
|
400 |
89.2 |
85.2 |
85.2 |
88.2 |
LA COMPOSIZIONE TIPICA DEL GAS NATURALE E' LA SEGUENTE
PESO ARIA TEORICA [kg]: 17.280
PESO FUMI TEORICI : 18.275
VOLUME DEI FUMI teorici[m3]: 23.459
peso OSSIGENO TEORICO " : 3.974
TEMPERATURA TEORICA DI COMBUSTIONE[° C]: 2692
PERCENTUALE CO2 IN VOLUME NEI FUMI SECCHI:11.608
CALORE SENSIBILE DEI FUMI[KJ]: 3277
RENDIMENTO %: 94.057
COMPOSIZIONE DEI FUMI IN PESO E VOLUME DEI FUMI TEORICI
|
CO2 |
SO2 |
O2 |
N2 |
H2O |
|
|
Peso [kg] |
2.740 |
2.229 |
0.000 |
0.000 |
13.300 |
|
Volume [mc] |
2.213 |
4 |
0.000 |
0 |
16.850 |
COMPOSIZIONE FUMI(umidi) IN PERCENTUALE IN VOLUME:
|
CO2 |
H2O |
SO2 |
N2 |
O2 |
|
9.43 |
18.74 |
0 |
71.83 |
0.00 |
LA COMPOSIZIONE TIPICA DEL GASOLIO E' LA SEGUENTE:
C=84%
H=12,7%
S=0,4%
O=1,2%
N=1,7%
LA COMPOSIZIONE DEI FUMI TEORICI,DERIVANTI DAL CALCOLO STECHIOMETRICO E' LA SEGUENTE
peso aria teorica[KG] : 14.122
peso ossigeno teorico [kg]: 3.248
temperatura teorica di combustione: 2697
PESO DEI FUMI[KG]: 15.088
VOLUME DEI FUMI[m3]: 18.500
CALORE SENSIBILE DEI FUMI[KJ]: 2599
RENDIMENTO %: 94.067
PERCENTUALE CO2 IN VOLUME NEI FUMI SECCHI:15.310
temperatura di rugiada:15.310° C
COMPOSIZIONE DEI FUMI IN PESO E VOLUME
|
CO2 |
H2O |
SO2 |
N2 |
O2 |
|
|
Peso [kg] |
3.080 |
1.143 |
0.008 |
0.000 |
10.857 |
|
Volume [mc] |
2.487 |
2 |
0.004 |
0 |
13.754 |
COMPOSIZIONE FUMI(umidi) IN PERCENTUALE IN VOLUME:
|
CO2 |
H2O |
SO2 |
N2 |
O2 |
|
13.44 |
12.18 |
0.02 |
74.35 |
0.00 |
LA COMPOSIZIONE TIPICA DELL'OLIO COMBUSTIBILE E' LA SEGUENTE:
C=86,5%
H=10,0%
S=3,5%
N=0,5%
LA COMPOSIZIONE DEI FUMI TEORICI,DERIVANTI DAL CALCOLO STECHIOMETRICO E' LA SEGUENTE:
aria teorica[KG] : 10.849
ossigeno teorico [kg]: 2.495
temperatura teorica di combustione: 2708
PESO DEI FUMI[KG]: 11.771
VOLUME DEI FUMI[MC]: 13.849
CALORE SENSIBILE DEI FUMI[KJ]: 1957
RENDIMENTO %: 94.092
PERCENTUALE CO2 IN VOLUME NEI FUMI SECCHI:18.465
temperatura di rugiada:18.465 ° C
COMPOSIZIONE DEI FUMI IN PESO E VOLUME
|
CO2 |
H2O |
SO2 |
N2 |
O2 |
|
|
Peso [kg] |
2.966 |
0.444 |
0.020 |
0.000 |
8.341 |
|
Volume [mc] |
2.396 |
1 |
0.011 |
0 |
10.567 |
COMPOSIZIONE FUMI(umidi) IN PERCENTUALE IN VOLUME:
|
CO2 |
H2O |
SO2 |
N2 |
O2 |
|
17.30 |
6.32 |
0.08 |
76.30 |
0.00 |
