PROGRAMMA CAMINI
calcolo di canne fumarie singole
secondo la norma Uni 9615

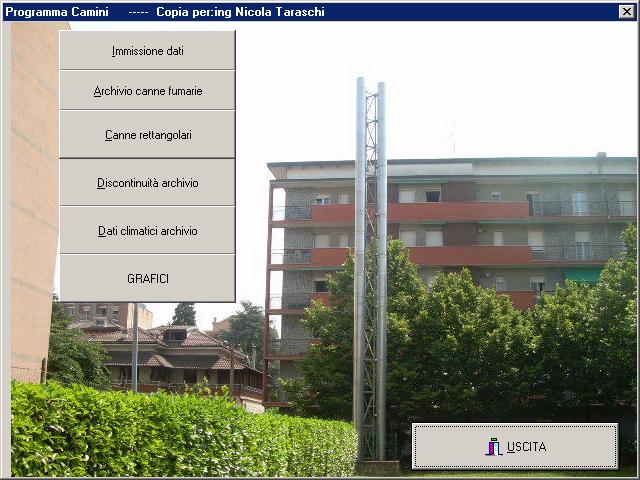

il menu
del programma
Il
programma ha archivi ,modificabili dall'utente,relativi alle
discontinuità ai dati
delle canne fumarie(a sezione circolare o rettangolare) ai dati
climatici località italiane(temperatura esterna e
altitudine)

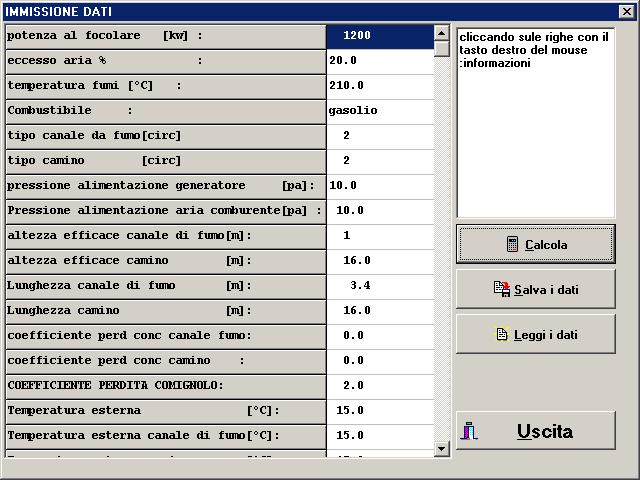

la
pagina di immissione dei dati
Come valori di ingresso possono essere immessi:
- potenza al focolare e quindi co2% oppure
l'eccesso d'aria
- oppure direttamente la portata
massica dei fumi

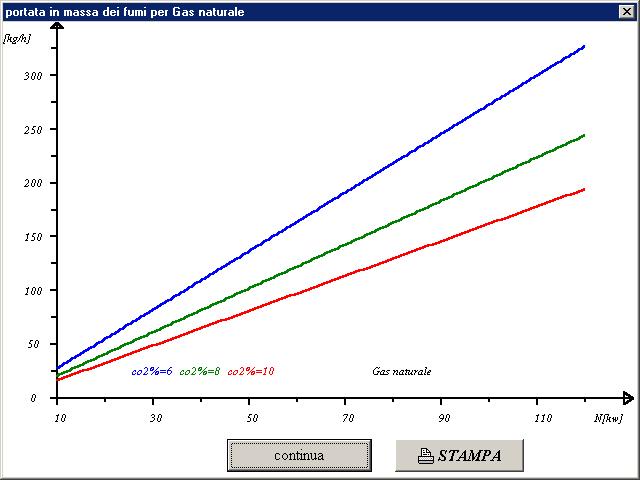

i
grafici dell'archivio
il programma consente la
visualizzazione grafica dei dati in esso contenuti:
- portata massica in funzione della potenza al focolare
per diversi valori di co2%
- eccesso d'aria in funzione della co2%
- conducibilità termica, calore
specifico,viscosità,tempertura di rugiada, in
funzione della temperatura dei fumi e del tipo di combustibile
TABULATO CALCOLI
»=dato di input
dati generali
»Potenza al focolare[kw]: 1200.0
»Combustibile
:gasolio
»Eccesso
aria
% : 20.0
»CO2
% : 12.7
»Altezza
s.l.m.
[m]: 200
»temperatura fumi assunta[C]: 210.0
»temperatura esterna
[C]: 15.0
Calore specifico fumi Kj/(kg C)
: 1070
portata
fumi
[kg/h] : 2125.5
portata
fumi
[kg/s] : 0.59042
pressione aria esterna
[Pa]
: 94500
massa volumica aria esterna [kg/mc] : 1.143
Velocità minima
consentita
[m/s]: 1.2
Costante elasticità fumi [j/(kg
K): 290
Sezione uscita
generatore
[mm²]: 196000
velocità fumi uscita generatore
[m/s]: 4.4
Snellezza limite : 187.5
Snellezza
: 35.6
CANALE DI FUMO
»codice
: 4
»tipo canna:D=450
»Lunghezza
[m]: 3.4
»Altezza efficace
[m]: 1.0
»Diametro interno[mm]: 450.0
Velocità
[m/s]: 5.5
Sezione
[mm²]: 158963
»Perimetro interno[mm]: 1413.0
»rugosità assoluta[µm]: 2000.0
Temperatura di calcolo proprietà dei
fumi[C]: 208.1
»Coeffic perd conc
: 0.0
[PHV] pressione statica
[Pa]: 4.6
perdite distribuite[Pa]: 4.8
perdite concentrate[Pa]: 0.0
[PGV] perdite variazione
velocità[Pa]: 3.5
[PRV] perdite totali
[Pa]: 8.3
viscosita cinematica [cst]: 35.5
coefficiente
attrito
: 0.0313
massa volumica fumi [kg/mc]: 0.677
Numero di
Nusselt
[]: 30.2
Coefficiente liminare interno w/m²
K]: 18.1
Coefficiente liminare esterno[w/m²
K]: 7.2
resistenza termica parete [m²C/w]: 0.220
Trasmittanza
parete
[w/m²C]: 2.578
Fattore di raffreddamento :
0.01959
t fumi uscita canale
[C]: 206.2
t media fumi nel canale [C]:
208.1
lamda fumi
: 0.0407
CAMINO
»codice
: 3
»tipo canna:D=450
»Lunghezza
[m]: 16.0
»Altezza efficace
[m]: 16.0
»Diametro interno[mm]: 450.0
»Perimetro interno[mm]: 1413.0
Sezione
[mm²]: 158963
»rugosità assoluta[µm]: 1000.0
Temperatura di calcolo proprietà dei
fumi[C]: 200.1
»Coeffic perd conc
: 0.0
velocità fumi
[m/s]: 5.4
[PH] pressione statica [Pa]
: 71.3
perdite distribuite[Pa] : 19.1
perdite concentrate[Pa]
: 0.0
[PG] perdite variazione velocità
[Pa]: -1.4
perdite
comignolo
[Pa]: 5.0
[PR] perdite
totali
[Pa]: 22.8
viscosita cinematica [cst]: 34.5
coefficiente
attrito
: 0.0269
massa volumica fumi[kg/mc] : 0.689
Numero di
Nusselt
: 27.2
Coefficiente liminare interno[w/m²
K]: 16.2
Coefficiente liminare esterno[w/m²
K]: 20.7
resistenza termica parete [m²
C/w]: 0.450
Trasmittanza
parete
[w/(m² C)]: 1.815
Fattore di
raffreddamento
: 0.06496
t fumi
uscita
[C]: 194.2
t parete
interna
[C]: 174.1
temperatura di rugiada [C]: 46.7
temperatura parete interna maggiore temperatura di rugiada
t media fumi camino [C]: 200.1
conduttività
fumi
: 0.0400
PHV pressione statica canale di fumo
: 4.6
PW pressione alimentazione
generatore: 10.0
PL pressione alimentazione
aria
: 10.0
PRV perdite attrito canale di fumo
: 8.3
PH pressione statica
camino
: 71.3
PR perdite attrito
camino
: 22.8
Pz : 23.7
Pze : 48.6
Pze>Pz verifica positiva
differenza temperatura dei fumi assunta-effettiva canale di
fumo: 0.0
differenza temperatura dei fumi assunta-effettiva
camino
: 0.0
Il Tabulato del calcolo
può essere stampato o trasformato in un file WORD
Download versione dimostrativa (407 kbytes)(
lanciare l'unico eseguibile:caminiprg.exe
